Arlight SMART-K1-RGB [3/3] Обязательные требования и рекомендации по эксплуатации

Содержание

• Rgb mix cctj dim 7 3 канала 1
• Основные сведения об изделии 1
• Основные технические характеристики 1
• Техническое описание инструкция по эксплуатации и паспорт 1
• Универсальный контроллер smart k1 rgb 1
• Внимание 2
• Во избежание поражения электрическим током перед началом всех работ отключите электропитание все работы должны проводиться только квалифицированным специалистом 2
• Д внимание 2
• Ориентируйтесь на маркировку контактов на ленте 2
• Примечание 2
• Расположение контактов на ленте и цвета проводов могут отличаться от показанных на схемах при подключении 2
• Сечение соединительных проводников выбирается с учетом их длины и максимального тока протекающего 2
• Установка подключение и управление 2
• Через них для надежной фиксации в клеммах контроллера сечение проводов должно быть не менее 0 м 2
• Обязательные требования и рекомендации по эксплуатации 3

Похожие устройства

• Arlight SMART-K13-SYNC Инструкция по эксплуатации
• Arlight SMART-K14-MULTI Инструкция по эксплуатации
• Arlight SMART-K2-RGBW Инструкция по эксплуатации
• Arlight SMART-K21-MIX Инструкция по эксплуатации
• Arlight SMART-K22-MIX Инструкция по эксплуатации
• Arlight SMART-K27-RGBW Инструкция по эксплуатации
• Arlight SMART-K28-RGB Инструкция по эксплуатации
• Arlight SMART-K3-RGBW Инструкция по эксплуатации
• Arlight SMART-K6-SPI Инструкция по эксплуатации
• Arlight SMART-K7-DMX Инструкция по эксплуатации
• Arlight SMART-K4-RGBW Инструкция по эксплуатации
• Arlight SMART-K5-RGBW Инструкция по эксплуатации
• Arlight SMART-SWITCH Инструкция по эксплуатации
• Arlight SMART-DIM (12-24V, 1x15A) Инструкция по эксплуатации
• Arlight SMART-DIM (12-24V, 1x8A) Инструкция по эксплуатации
• Arlight SMART-MULTI (12-24V, 5x5A) Инструкция по эксплуатации
• Arlight SMART-RGB (12-24V, 3x10A) Инструкция по эксплуатации
• Arlight SMART-RGB (12-24V, 3x6A) Инструкция по эксплуатации
• Arlight SMART-RGBW (12-24V, 4x5A) Инструкция по эксплуатации
• Arlight SMART-RGBW-DIN (12-36V, 4x5A) Инструкция по эксплуатации

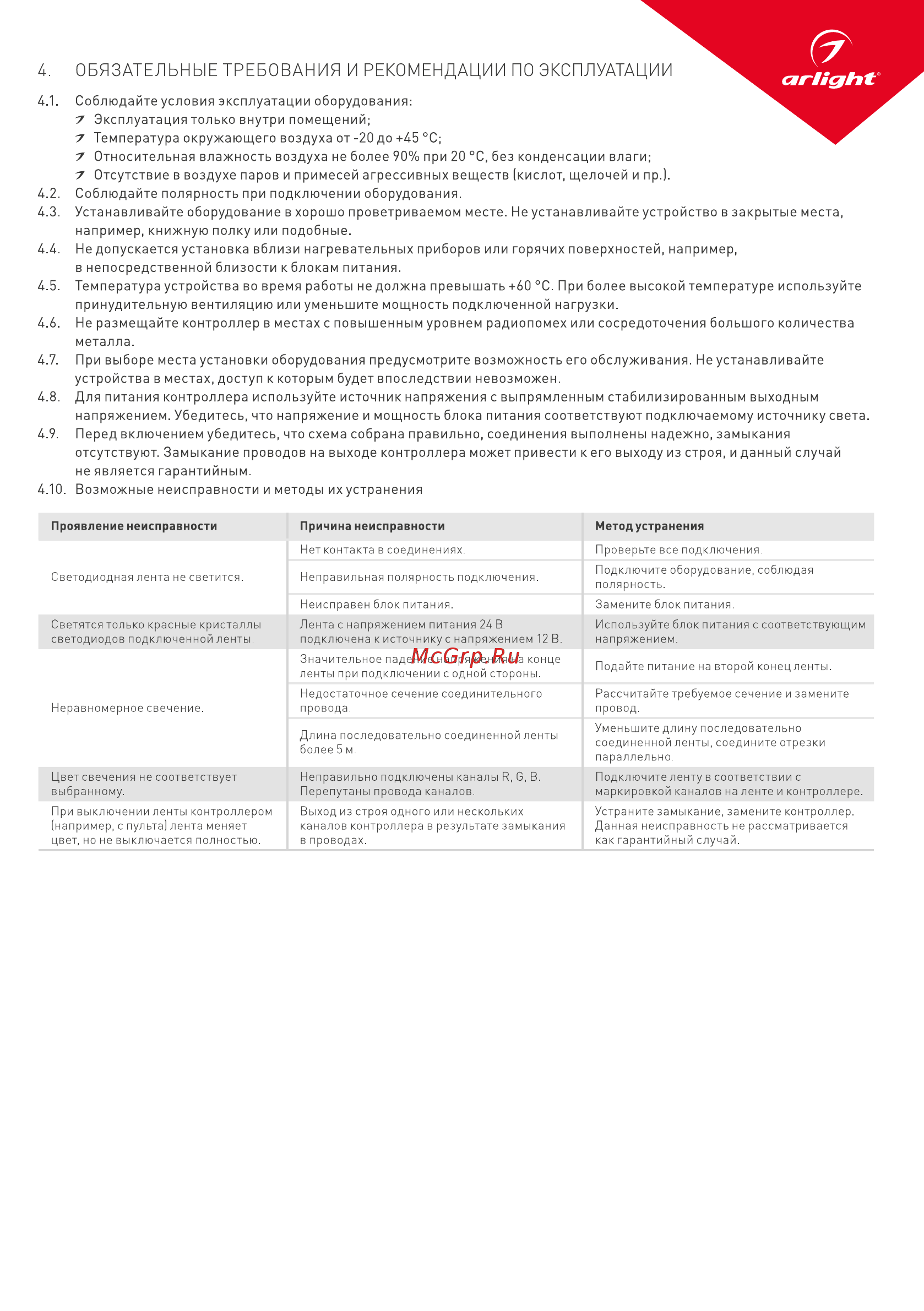

4 ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ 4 1 Соблюдайте условия эксплуатации оборудования 7 Эксплуатация только внутри помещений 7 Температура окружающего воздуха от 20 до 45 С 7 Относительная влажность воздуха не более 90 при 20 С без конденсации влаги 7 Отсутствие в воздухе паров и примесей агрессивных веществ кислот щелочей и пр 4 2 Соблюдайте полярность при подключении оборудования 4 3 Устанавливайте оборудование в хорошо проветриваемом месте Не устанавливайте устройство в закрытые места 4 4 например книжную полку или подобные Не допускается установка вблизи нагревательных приборов или горячих поверхностей например в непосредственной близости к блокам питания 4 5 Температура устройства во время работы не должна превышать 60 С При более высокой температуре используйте принудительную вентиляцию или уменьшите мощность подключенной нагрузки 4 6 Не размещайте контроллер в местах с повышенным уровнем радиопомех или сосредоточения большого количества металла 4 7 При выборе места установки оборудования предусмотрите возможность его обслуживания Не устанавливайте устройства в местах доступ к которым будет впоследствии невозможен 4 8 Для питания контроллера используйте источник напряжения с выпрямленным стабилизированным выходным напряжением Убедитесь что напряжение и мощность блока питания соответствуют подключаемому источнику света 4 9 Перед включением убедитесь что схема собрана правильно соединения выполнены надежно замыкания отсутствуют Замыкание проводов на выходе контроллера может привести к его выходу из строя и данный случай не является гарантийным 4 10 Возможные неисправности и методы их устранения Проявление неисправности Светодиодная лента не светится Светятся только красные кристаллы светодиодов подключенной ленты Причина неисправности Метод устранения Нет контакта в соединениях Проверьте все подключения Неправильная полярность подключения Подключите оборудование соблюдая полярность Неисправен блок питания Замените блок питания Лента с напряжением питания 24 В подключена к источнику с напряжением 12 В Используйте блок питания с соответствующим напряжением Значительное падение напряжения на конце ленты при подключении с одной стороны Подайте питание на второй конец ленты Недостаточное сечение соединительного провода Рассчитайте требуемое сечение и замените провод Длина последовательно соединенной ленты более 5 м Уменьшите длину последовательно соединенной ленты соедините отрезки параллельно Цвет свечения не соответствует выбранному Неправильно подключены каналы R С В Перепутаны провода каналов Подключите ленту в соответствии с маркировкой каналов на ленте и контроллере При выключении ленты контроллером например с пульта лента меняет цвет но не выключается полностью Выход из строя одного или нескольких каналов контроллера в результате замыкания в проводах Устраните замыкание замените контроллер Данная неисправность не рассматривается как гарантийный случай Неравномерное свечение
