Arlight SMART-K1-RGB [2/3] Установка подключение и управление

Содержание

• Rgb mix cctj dim 7 3 канала 1
• Основные сведения об изделии 1
• Основные технические характеристики 1
• Техническое описание инструкция по эксплуатации и паспорт 1
• Универсальный контроллер smart k1 rgb 1
• Внимание 2
• Во избежание поражения электрическим током перед началом всех работ отключите электропитание все работы должны проводиться только квалифицированным специалистом 2
• Д внимание 2
• Ориентируйтесь на маркировку контактов на ленте 2
• Примечание 2
• Расположение контактов на ленте и цвета проводов могут отличаться от показанных на схемах при подключении 2
• Сечение соединительных проводников выбирается с учетом их длины и максимального тока протекающего 2
• Установка подключение и управление 2
• Через них для надежной фиксации в клеммах контроллера сечение проводов должно быть не менее 0 м 2
• Обязательные требования и рекомендации по эксплуатации 3

Похожие устройства

• Arlight SMART-K13-SYNC Инструкция по эксплуатации
• Arlight SMART-K14-MULTI Инструкция по эксплуатации
• Arlight SMART-K2-RGBW Инструкция по эксплуатации
• Arlight SMART-K21-MIX Инструкция по эксплуатации
• Arlight SMART-K22-MIX Инструкция по эксплуатации
• Arlight SMART-K27-RGBW Инструкция по эксплуатации
• Arlight SMART-K28-RGB Инструкция по эксплуатации
• Arlight SMART-K3-RGBW Инструкция по эксплуатации
• Arlight SMART-K6-SPI Инструкция по эксплуатации
• Arlight SMART-K7-DMX Инструкция по эксплуатации
• Arlight SMART-K4-RGBW Инструкция по эксплуатации
• Arlight SMART-K5-RGBW Инструкция по эксплуатации
• Arlight SMART-SWITCH Инструкция по эксплуатации
• Arlight SMART-DIM (12-24V, 1x15A) Инструкция по эксплуатации
• Arlight SMART-DIM (12-24V, 1x8A) Инструкция по эксплуатации
• Arlight SMART-MULTI (12-24V, 5x5A) Инструкция по эксплуатации
• Arlight SMART-RGB (12-24V, 3x10A) Инструкция по эксплуатации
• Arlight SMART-RGB (12-24V, 3x6A) Инструкция по эксплуатации
• Arlight SMART-RGBW (12-24V, 4x5A) Инструкция по эксплуатации
• Arlight SMART-RGBW-DIN (12-36V, 4x5A) Инструкция по эксплуатации

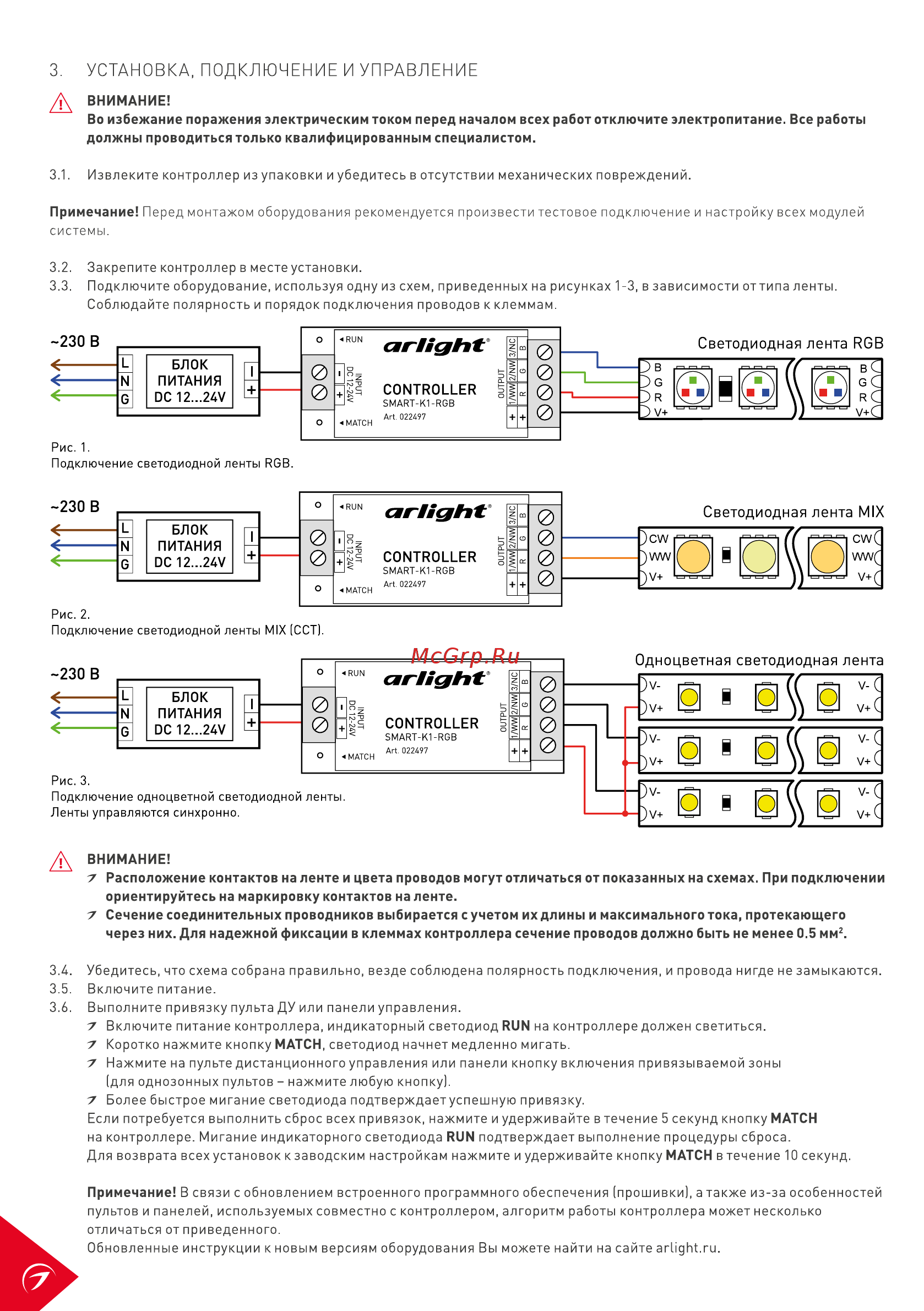

3 УСТАНОВКА ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ Д ВНИМАНИЕ Во избежание поражения электрическим током перед началом всех работ отключите электропитание Все работы должны проводиться только квалифицированным специалистом 3 1 Извлеките контроллер из упаковки и убедитесь в отсутствии механических повреждений Примечание Перед монтажом оборудования рекомендуется произвести тестовое подключение и настройку всех модулей системы 3 2 Закрепите контроллер в месте установки 3 3 Подключите оборудование используя одну из схем приведенных на рисунках 1 3 в зависимости от типа ленты Соблюдайте полярность и порядок подключения проводов к клеммам Подключение светодиодной ленты RGB Рис 2 Подключение светодиодной ленты MIX ICCT ВНИМАНИЕ 7 Расположение контактов на ленте и цвета проводов могут отличаться от показанных на схемах При подключении ориентируйтесь на маркировку контактов на ленте 7 Сечение соединительных проводников выбирается с учетом их длины и максимального тока протекающего через них Для надежной фиксации в клеммах контроллера сечение проводов должно быть не менее 0 5 мм2 3 4 Убедитесь что схема собрана правильно везде соблюдена полярность подключения и провода нигде не замыкаются 3 5 Включите питание 3 6 Выполните привязку пульта ДУ или панели управления 7 Включите питание контроллера индикаторный светодиод RUN на контроллере должен светиться 7 Коротко нажмите кнопку MATCH светодиод начнет медленно мигать 7 Нажмите на пульте дистанционного управления или панели кнопку включения привязываемой зоны для однозонных пультов нажмите любую кнопку 7 Более быстрое мигание светодиода подтверждаетуспешную привязку Если потребуется выполнить сброс всех привязок нажмите и удерживайте в течение 5 секунд кнопку MATCH на контроллере Мигание индикаторного светодиода RUN подтверждает выполнение процедуры сброса Для возврата всех установок к заводским настройкам нажмите и удерживайте кнопку MATCH в течение 10 секунд Примечание В связи с обновлением встроенного программного обеспечения прошивки а также из за особенностей пультов и панелей используемых совместно с контроллером алгоритм работы контроллера может несколько отличаться от приведенного Обновленные инструкции к новым версиям оборудования Вы можете найти на сайте arlight ru
