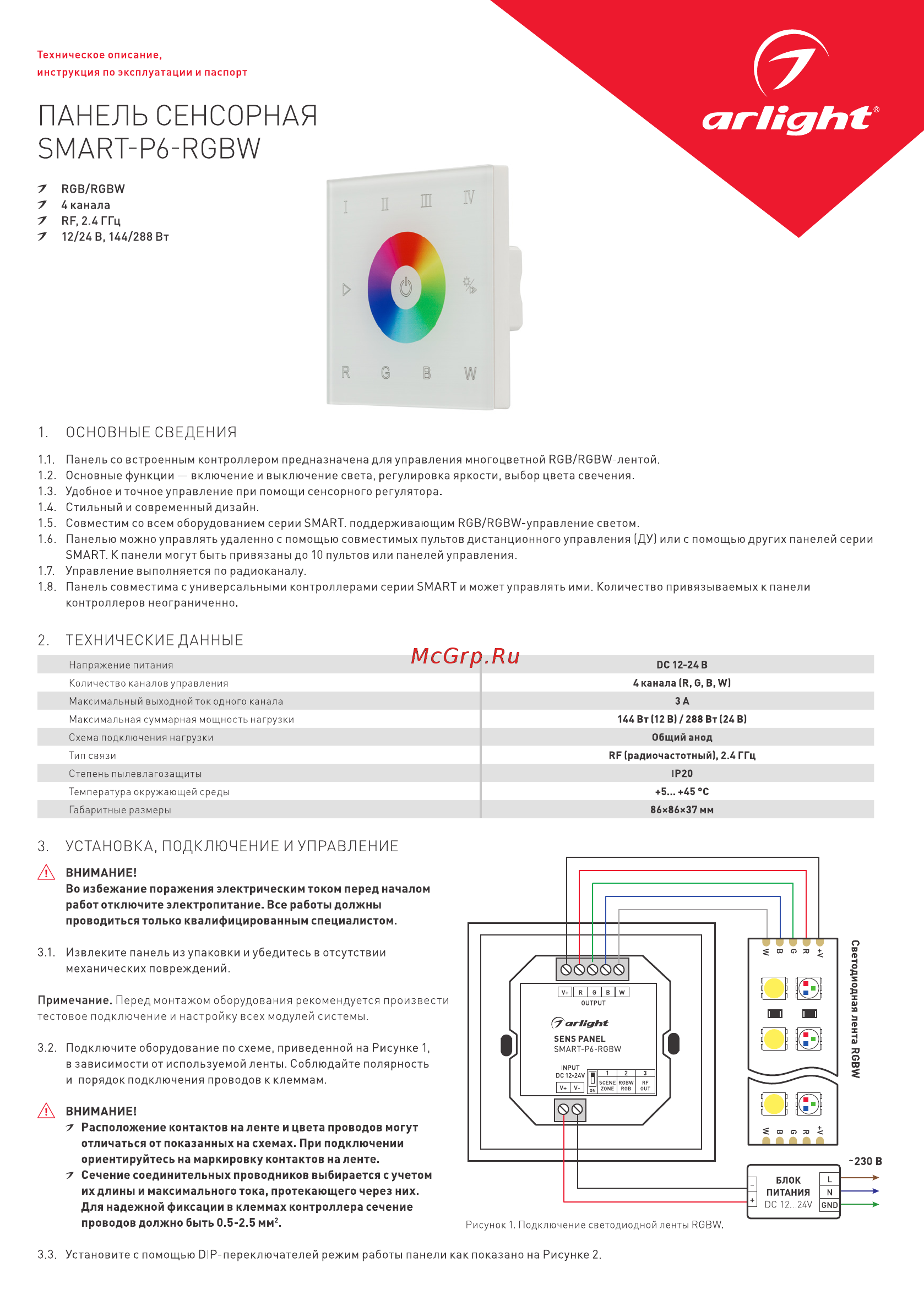

Техническое описание инструкция по эксплуатации и паспорт ПАНЕЛЬ СЕНСОРНАЯ SMART P6 RGBW 7 RGB RGBW 7 4 канала 7 RF 2 4 ГГц 7 12 24 В 144 288 Вт RGВW 1 ОСНОВНЫЕ СВЕДЕНИЯ 1 1 Панель со встроенным контроллером пред назначена для управления многоцветной RGB RGBW лентой 1 2 Основные функции включение и выключение света регулировка яркости выбор цвета свечения 1 3 Удобное и точное управление при помощи сен сорного регулятора 1 4 Стильный и современный дизайн 1 5 Совместим со всем оборудованием серии SMART поддерживающим RGB RGBW управление светом 1 6 Панелью можно управлять удаленно с помощью совместимых пультов дистанционного управления ДУ или с помощью других панелей серии SMART К панели могут быть привязаны до 10 пультов или панелей управления 1 7 Управление выполняется по радиоканалу 1 8 Панель совместима с универсальными контроллерами серии SMART и может управлять ими Количество привязываемых к панели контроллеров неограниченно 2 ТЕХНИЧЕСКИЕ ДАННЫЕ Напряжение питания Количество каналов управления Максимальный выходной ток одного канала Максимальная суммарная мощность нагрузки Схема подключения нагрузки Тип связи Степень пылевлагозащиты Температура окружающей среды Габаритные размеры DC 12 24 В 4 канала R G В Wl ЗА 144 Вт 12 В 288 Вт 124 В1 Общий анод RF радиочастотный 2 4 ГГ ц IP20 5 45 C 86x86x37 мм 3 УСТАНОВКА ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ А ВНИМАНИЕ Во избежание поражения электрическим током перед началом работ отключите электропитание Все работы должны проводиться только квалифицированным специалистом механических повреждений Примечание Перед монтажом оборудования рекомендуется произвести тестовое подключение и настройку всех модулей системы 3 2 Подключите оборудование по схеме приведенной на Рисунке 1 в зависимости от используемой ленты Соблюдайте полярность и порядок подключения проводов к клеммам А ВНИМАНИЕ 7 Расположение контактов на ленте и цвета проводов могут отличаться от показанных на схемах При подключении ориентируйтесь на маркировку контактов на ленте 7 Сечение соединительных проводников выбирается с учетом их длины и максимального тока протекающего через них Для надежной фиксации в клеммах контроллера сечение проводов должно бытьО 5 2 5 мм2 3 3 Установите с помощью О1Р переключателей режим работы панели как показано на Рисунке 2 Светодиодная лента RGBW 3 1 Извлеките панель из упаковки и убедитесь в отсутствии
