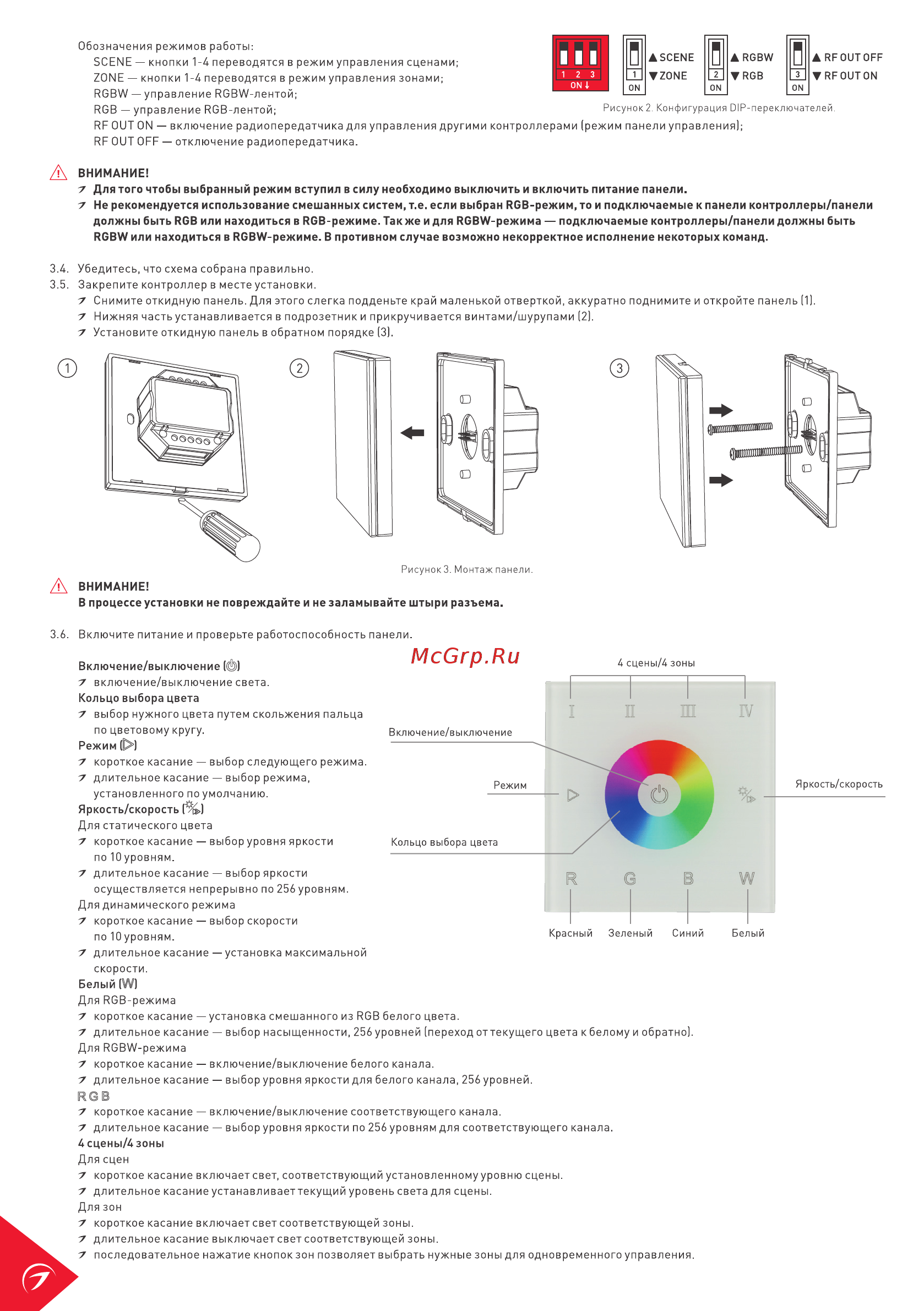

Обозначения режимов работы SCENE кнопки 1 4 переводятся в режим управления сценами ZONE кнопки 1 4 переводятся в режим управления зонами RGBW управление RGBW лентой Рисунок 2 Конфи урация 0 Р иереключа1елей RGB управление RGB лентой RF OUT ON включение радиопередатчика для управления другим контроллерами режим панели управления RFOUTOFF отключение радиопередатчика А ВНИМАНИЕ 7 Для того чтобы выбранный режим вступил в силу необходимо выключить и включить питание панели 7 Не рекомендуется использование смешанных систем т е если выбран RGB режим то и подключаемые к панели контроллеры панели должны быть RGB или находиться в RGB режиме Также и для RGBW режима подключаемые контроллеры панели должны быть RGBW или находиться в RGBW режиме В противном случае возможно некорректное исполнение некоторых команд 3 4 Убедитесь что схема собрана правильно 3 5 Закрепите контроллер в месте установки 7 Снимите откидную панель Для этого слегка подденьте край маленькой отверткой аккуратно поднимите и откройте панель 1 7 Нижняя часть устанавливается в подрозетник и прикручивается винтами шурупами 2 7 Установите откидную панель в обратном порядке 3 3 6 Включите питание и проверьте работоспособность панели Включение выключение ф 7 включение выключение света Кольцо выбора цвета 7 выбор нужного цвета путем скольжения пальца по цветовому кругу Режим Включение выключение 7 короткое касание выбор следующего режима 7 длительное касание выбор режима гг установленного поумолчанию Яркость скорость Режим Яркость скорость Для статического цвета 7 короткое касание выбор уровня яркости Кольцо выбора цвета по 10 уровням 7 длительное касание выбор яркости осуществляется непрерывно по 256 уровням Для динамического режима 7 короткое касание выбор скорости по Юуровням 7 длительное касание установка максимальной скорости Белый W Для RGB режима 7 короткое касание установка смешанного из RGB белого цвета 7 длительное касание выбор насыщенности 256 уровней переход от текущего цвета к белому и обратно Для RGBW режима 7 короткое касание включение выключение белого канала 7 длительное касание вы бор уровня яркости для белого канала 256 уровней RGB 7 короткое касание включение выключение соответствующего канала 7 длительное касание выбор уровня яркости по 256 уровням для соответствующего канала 4сцены 4зоны Для сцен 7 короткое касание включает свет соответствующий установленному уровню сцены 7 длительное касание уста на вливает текущий уровень света для сцены Для зон 7 короткое касание включает свет соответствующей зоны 7 длительное касание выключаетсветсоответствующей зоны 7 последовательное нажатие кнопок зон позволяет выбрать нужные зоны для одновременного управления
