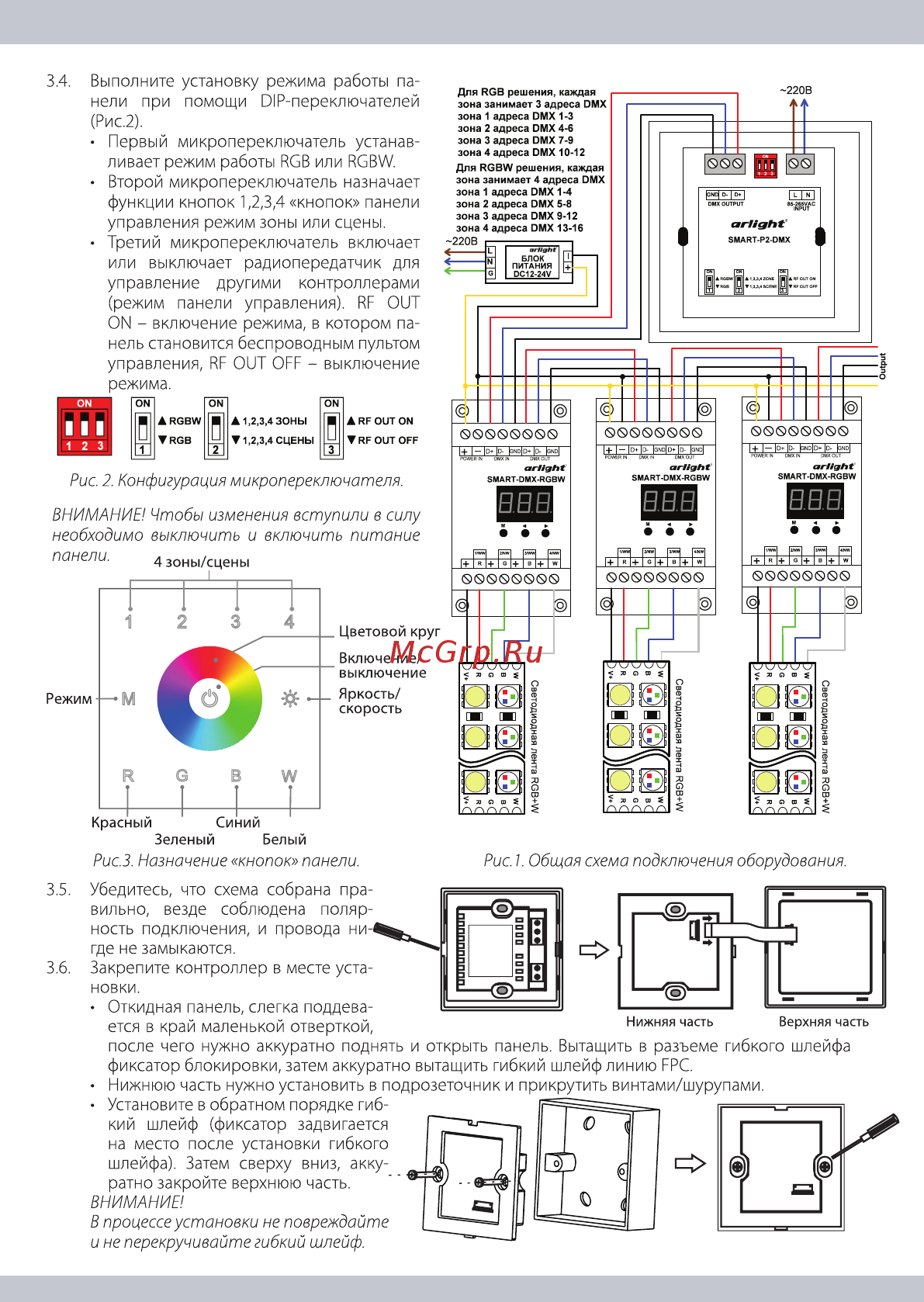

3 4 Выполните установку режима работы па нели при помощи DIP переключателей Рис 2 Первый микропереключатель устанав ливает режим работы RGB или RGBW Второй микропереключатель назначает функции кнопок 1 2 3 4 кнопок панели управления режим зоны или сцены Третий микропереключатель включает или выключает радиопередатчик для управление другими контроллерами режим панели управления RF OUT ON включение режима в котором па нель становится беспроводным пультом управления RF OUT OFF выключение режима Рис 2 Конфигурация микропереключателя ВНИМАНИЕ Чтобы изменения вступили в силу необходимо выключить и включить питание Рис З Назначение кнопок панели Рис 1 Общая схема подключения оборудования Убедитесь что схема собрана пра вильно везде соблюдена поляр ность подключения и провода ни где не замыкаются Закрепите контроллер в месте уста новки Откидная панель слегка поддеваНижняя часть ется в край маленькой отверткой после чего нужно аккуратно поднять и открыть панель Вытащить в разъеме гибкого шлейфа фиксатор блокировки затем аккуратно вытащить гибкий шлейф линию РРС Нижнюю часть нужно установить в подрозеточник и прикрутить винтами шурупами Установите в обратном порядке гиб кий шлейф фиксатор задвигается на место после установки гибкого шлейфа Затем сверху вниз акку ратно закройте верхнюю часть ВНИМАНИЕ В процессе установки не повреждайте и не перекручивайте гибкий шлейф Верхняя часть
