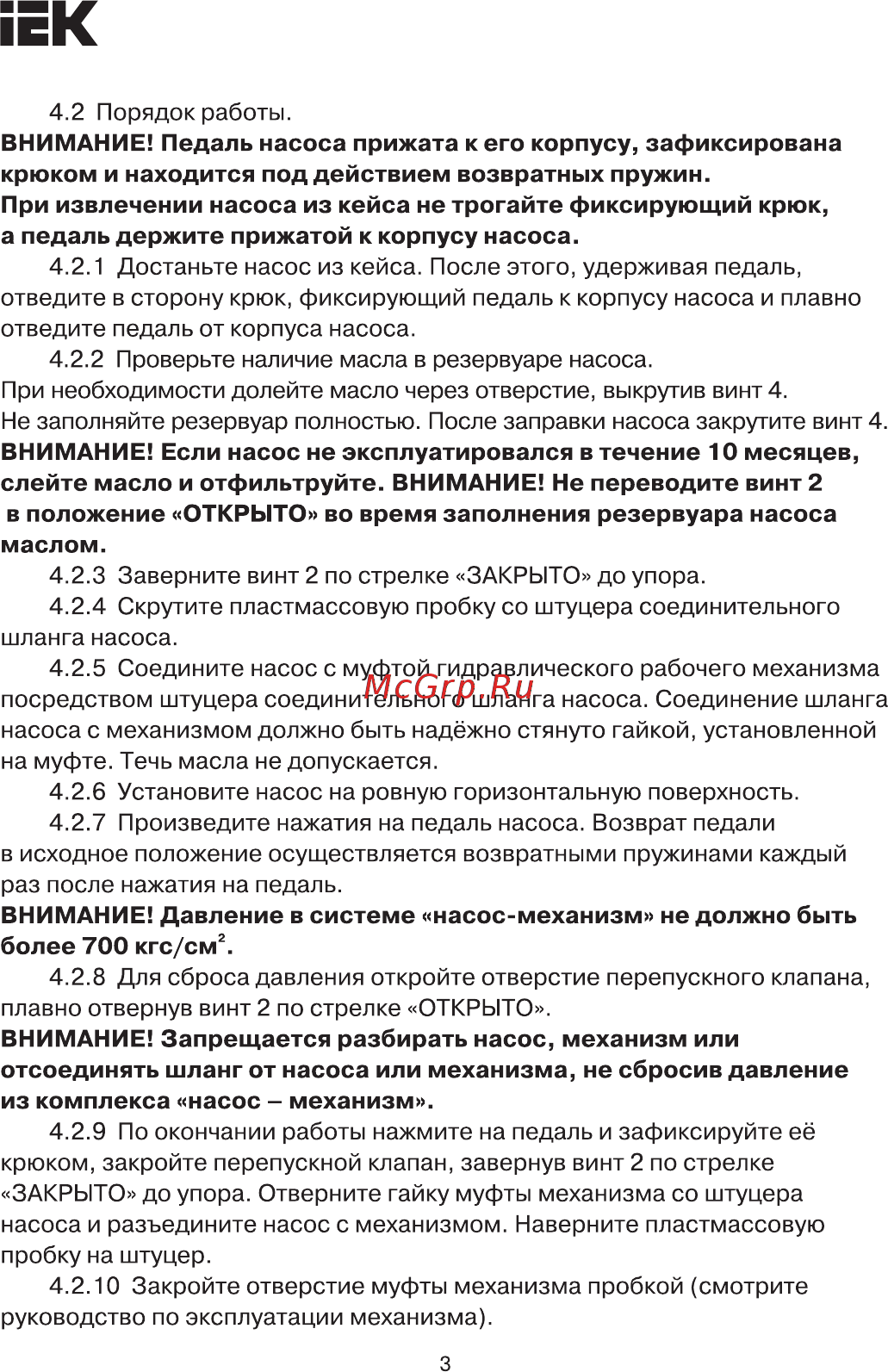

ЕК 4 2 Порядок работы ВНИМАНИЕ Педаль насоса прижата к его корпусу зафиксирована крюком и находится под действием возвратных пружин При извлечении насоса из кейса не трогайте фиксирующий крюк а педаль держите прижатой к корпусу насоса 4 2 1 Достаньте насос из кейса После этого удерживая педаль отведите в сторону крюк фиксирующий педаль к корпусу насоса и плавно отведите педаль от корпуса насоса 4 2 2 Проверьте наличие масла в резервуаре насоса При необходимости долейте масло через отверстие выкрутив винт 4 Не заполняйте резервуар полностью После заправки насоса закрутите винт 4 ВНИМАНИЕ Если насос не эксплуатировался в течение 10 месяцев слейте масло и отфильтруйте ВНИМАНИЕ Не переводите винт 2 в положение ОТКРЫТО во время заполнения резервуара насоса маслом 4 2 3 Заверните винт 2 по стрелке ЗАКРЫТО до упора 4 2 4 Скрутите пластмассовую пробку со штуцера соединительного шланга насоса 4 2 5 Соедините насос с муфтой гидравлического рабочего механизма посредством штуцера соединительного шланга насоса Соединение шланга насоса с механизмом должно быть надёжно стянуто гайкой установленной на муфте Течь масла не допускается 4 2 6 Установите насос на ровную горизонтальную поверхность 4 2 7 Произведите нажатия на педаль насоса Возврат педали в исходное положение осуществляется возвратными пружинами каждый раз после нажатия на педаль ВНИМАНИЕ Давление в системе насос механизм не должно быть более 700 кгс см2 4 2 8 Для сброса давления откройте отверстие перепускного клапана плавно отвернув винт 2 по стрелке ОТКРЫТО ВНИМАНИЕ Запрещается разбирать насос механизм или отсоединять шланг от насоса или механизма не сбросив давление из комплекса насос механизм 4 2 9 По окончании работы нажмите на педаль и зафиксируйте её крюком закройте перепускной клапан завернув винт 2 по стрелке ЗАКРЫТО до упора Отверните гайку муфты механизма со штуцера насоса и разъедините насос с механизмом Наверните пластмассовую пробку на штуцер 4 2 10 Закройте отверстие муфты механизма пробкой смотрите руководство по эксплуатации механизма 3
