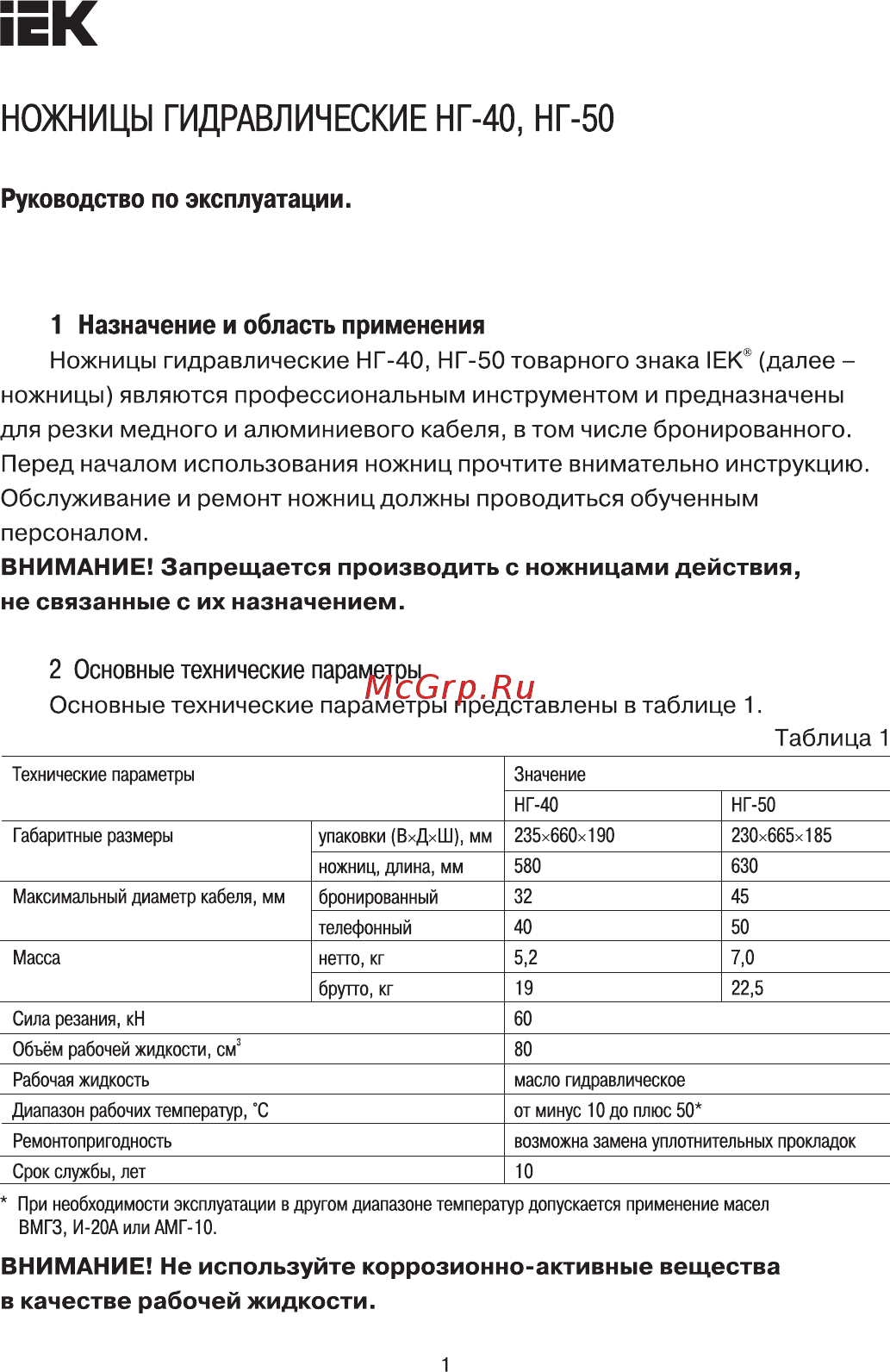

ЕК НОЖНИЦЫ ГИДРАВЛИЧЕСКИЕ НГ 40 НГ 50 Руководство по эксплуатации 1 Назначение и область применения Ножницы гидравлические НГ 40 НГ 50 товарного знака 1ЕК далее ножницы являются профессиональным инструментом и предназначены для резки медного и алюминиевого кабеля в том числе бронированного Перед началом использования ножниц прочтите внимательно инструкцию Обслуживание и ремонт ножниц должны проводиться обученным персоналом ВНИМАНИЕ Запрещается производить с ножницами действия не связанные с их назначением 2 Основные технические параметры Основные технические параметры представлены в таблице 1 Таблица 1 Технические параметры Значение НГ 40 НГ 50 235x660x190 230x665x185 Габаритные размеры упаковки ВхДхШ мм ножниц длина мм 580 630 Максимальный диаметр кабеля мм бронированный 32 45 телефонный 40 50 нетто кг 5 2 7 0 брутто кг 19 22 5 Масса Сила резания кН 60 Объём рабочей жидкости см3 80 Рабочая жидкость масло гидравлическое Диапазон рабочих температур С от минус 10 до плюс 50 Ремонтоп ригодность возможна замена уплотнительных прокладок Срок службы лет 10 При необходимости эксплуатации в другом диапазоне температур допускается применение масел ВМГЗ И 20А или АМГ 10 ВНИМАНИЕ Не используйте коррозионно активные вещества в качестве рабочей жидкости
