![Iek НГ-40 TLK10-40 [3/5] Страница 3](/img/pdf.png)

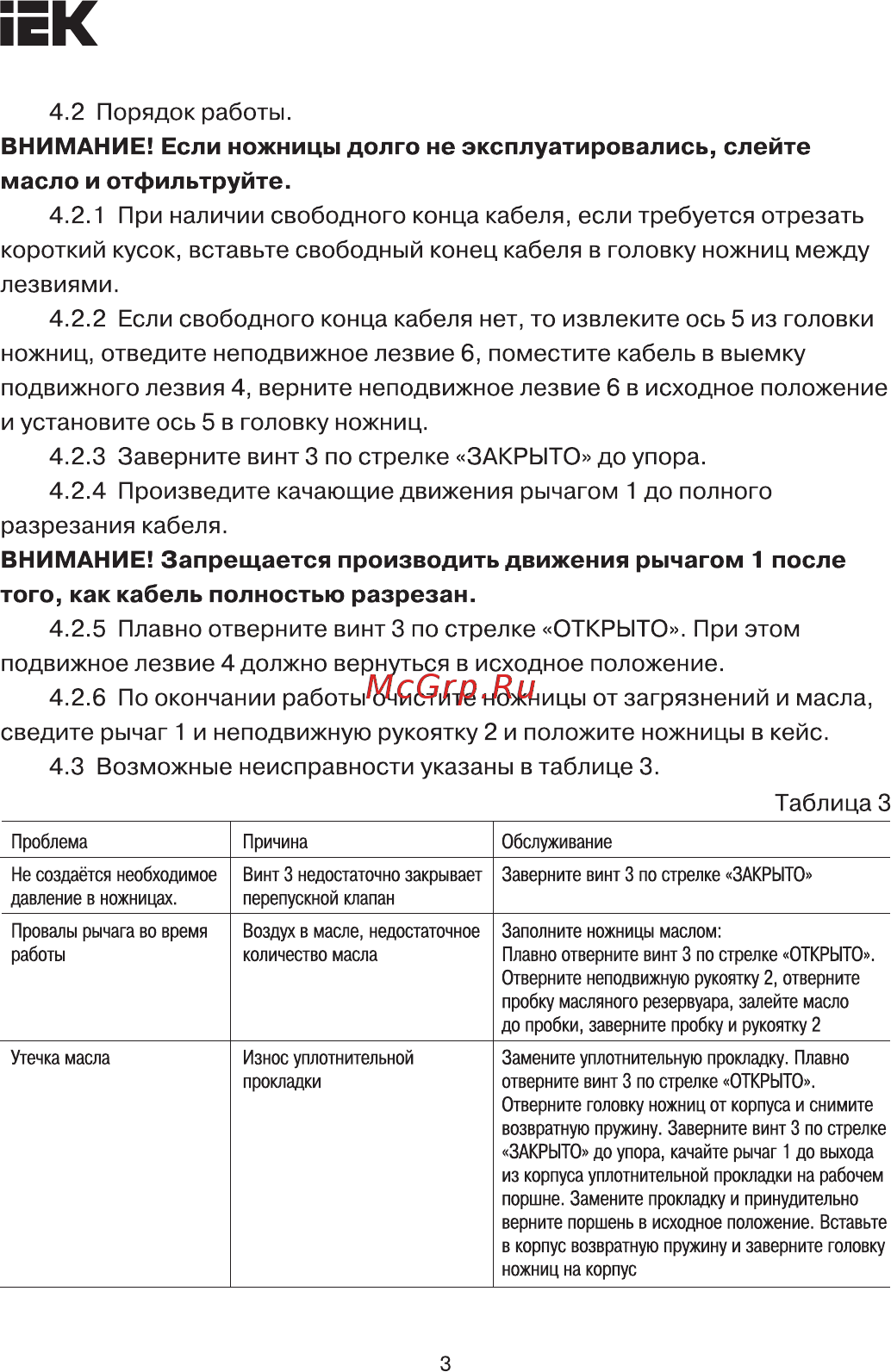

Iek НГ-40 TLK10-40 [3/5] Страница 3
![Iek НГ-40 TLK10-40 [3/5] Страница 3](/views2/1511038/page3/bg3.png)
Содержание
- Внимание не используйте коррозионно активные вещества в качестве рабочей жидкости 1
- Назначение и область применения ножницы гидравлические нг 40 нг 50 товарного знака 1ек далее 1
- Ножницы гидравлические нг 40 нг 50 1
- Ножницы являются профессиональным инструментом и предназначены для резки медного и алюминиевого кабеля в том числе бронированного перед началом использования ножниц прочтите внимательно инструкцию обслуживание и ремонт ножниц должны проводиться обученным персоналом внимание запрещается производить с ножницами действия не связанные с их назначением 1
- Основные технические параметры 1
- Основные технические параметры представлены в таблице 1 1
- Руководство по эксплуатации 1
- Страница 1 1
- Таблица 1 1
- Комплектность комплект поставки представлен в таблице 2 2
- Рисунок 1 ножницы нг 40 рисунок 2 ножницы нг 50 2
- Руководство по эксплуатации 4 основные части ножниц представлены на рисунках 1 и 2 2
- Рычаг 2 неподвижная рукоятка 3 винт ручного сброса давления 4 подвижное лезвие 5 ось 6 неподвижное лезвие 2
- Страница 2 2
- Таблица 2 2
- Внимание если ножницы долго не эксплуатировались слейте масло и отфильтруйте 3
- Возможные неисправности указаны в таблице 3 3
- Если свободного конца кабеля нет то извлеките ось 5 из головки 3
- Заверните винт 3 по стрелке закрыто до упора 4 произведите качающие движения рычагом 1 до полного 3
- Короткий кусок вставьте свободный конец кабеля в головку ножниц между лезвиями 3
- Ножниц отведите неподвижное лезвие 6 поместите кабель в выемку подвижного лезвия 4 верните неподвижное лезвие 6 в исходное положение и установите ось 5 в головку ножниц 3
- Плавно отверните винт 3 по стрелке открыто при этом 3
- По окончании работы очистите ножницы от загрязнений и масла 3
- Подвижное лезвие 4 должно вернуться в исходное положение 3
- Порядок работы 3
- При наличии свободного конца кабеля если требуется отрезать 3
- Разрезания кабеля внимание запрещается производить движения рычагом 1 после того как кабель полностью разрезан 3
- Сведите рычаг 1 и неподвижную рукоятку 2 и положите ножницы в кейс 3
- Страница 3 3
- Таблица 3 3
- Страница 4 4
- Страница 5 5
Похожие устройства
- Iek НГ-50 TLK10-50 Руководство По Эксплуатации
- Iek НС-240 TLK10-240 Краткое руководство по эксплуатации
- Iek НС-300 TLK10-300 Краткое руководство по эксплуатации
- Iek НС-325 TLK10-325 Краткое руководство по эксплуатации
- Iek НС-380 TLK10-380 Краткое руководство по эксплуатации
- Iek НС-520 TLK10-520 Краткое руководство по эксплуатации
- Iek НС-760 TLK10-760 Краткое руководство по эксплуатации
- Iek НС-765 TLK10-765 Краткое руководство по эксплуатации
- Iek Expert Ph0х60мм 1000В TSC-2PH-060 Руководство По Эксплуатации
- Iek Expert Ph1х80мм 1000В TSC-2PH-180 Руководство По Эксплуатации
- Iek Expert Ph2х100мм 1000В TSC-2PH-2100 Руководство По Эксплуатации
- Iek Expert Ph3х150мм 1000В TSC-2PH-3150 Руководство По Эксплуатации
- Iek Expert Pz1х80мм 1000В TSC-2PZ-180 Руководство По Эксплуатации
- Iek Expert Pz2х100мм 1000В TSC-2PZ-2100 Руководство По Эксплуатации
- Iek Master Ph0х75мм TSC-1PH-075 Руководство По Эксплуатации
- Karcher K 2.38 M Plus Руководство пользователя
- Karcher K 3.200 Руководство пользователя
- Karcher K 3.75 MD Руководство пользователя
- Karcher K 3.550 X-Range Руководство пользователя
- Karcher K 4.200 Руководство пользователя
ЕК 4 2 Порядок работы ВНИМАНИЕ Если ножницы долго не эксплуатировались слейте масло и отфильтруйте 4 2 1 При наличии свободного конца кабеля если требуется отрезать короткий кусок вставьте свободный конец кабеля в головку ножниц между лезвиями 4 2 2 Если свободного конца кабеля нет то извлеките ось 5 из головки ножниц отведите неподвижное лезвие 6 поместите кабель в выемку подвижного лезвия 4 верните неподвижное лезвие 6 в исходное положение и установите ось 5 в головку ножниц 4 2 3 Заверните винт 3 по стрелке ЗАКРЫТО до упора 4 2 4 Произведите качающие движения рычагом 1 до полного разрезания кабеля ВНИМАНИЕ Запрещается производить движения рычагом 1 после того как кабель полностью разрезан 4 2 5 Плавно отверните винт 3 по стрелке ОТКРЫТО При этом подвижное лезвие 4 должно вернуться в исходное положение 4 2 6 По окончании работы очистите ножницы от загрязнений и масла сведите рычаг 1 и неподвижную рукоятку 2 и положите ножницы в кейс 4 3 Возможные неисправности указаны в таблице 3 Таблица 3 Проблема Причина Обслуживание Не создаётся необходимое давление в ножницах Винт 3 недостаточно закрывает перепускной клапан Заверните винт 3 по стрелке ЗАКРЫТО Провалы рычага во время Воздух в масле недостаточное количество масла работы Заполните ножницы маслом Плавно отверните винт 3 по стрелке ОТКРЫТО Отверните неподвижную рукоятку 2 отверните пробку масляного резервуара залейте масло до пробки заверните пробку и рукоятку 2 Утечка масла Износ уплотнительной прокладки Замените уплотнительную прокладку Плавно отверните винт 3 по стрелке ОТКРЫТО Отверните головку ножниц от корпуса и снимите возвратную пружину Заверните винт 3 по стрелке ЗАКРЫТО до упора качайте рычаг 1 до выхода из корпуса уплотнительной прокладки на рабочем поршне Замените прокладку и принудительно верните поршень в исходное положение Вставьте в корпус возвратную пружину и заверните головку ножниц на корпус 3
