![Iek НГР-700 TKL10-057 [3/6] Страница 3](/img/pdf.png)
Iek НГР-700 TKL10-057 [3/6] Страница 3
![Iek НГР-700 TKL10-057 [3/6] Страница 3](/views2/1511036/page3/bg3.png)
Содержание
- Внимание запрещается производить с насосом действия 1
- Знака i ек является профессиональным инструментом и предназначен для подачи рабочей жидкости в механизм гидравлический далее механизм и создания в нём необходимого давления для работы перед началом использования насоса прочтите внимательно инструкцию обслуживание и ремонт насоса должен проводиться обученным персоналом 1
- Назначение и область применения 1 насос гидравлический ручной нгр 700 далее насос товарного 1
- Насос гидравлический ручной нгр 700 1
- Не связанные с его назначением 1
- Основные технические параметры 2 основные технические параметры представлены в таблице 1 2 свойства масла гидравлического представлены в таблице 2 1
- По требованиям безопасности насос соответствует техническому 1
- Регламенту таможенного союза тр тс 010 2011 и гост 13823 1
- Руководство по эксплуатации 1
- Страница 1 1
- Таблица 1 1
- Активные вещества в качестве рабочей жидкости 2
- Внимание не допускается использовать коррозионно 2
- Димости долейте масло через отверстие выкрутив винт 2 не заполняйте резервуар полностью после заправки насоса закрутите винт 2 2
- Комплектность 3 комплект поставки представлен в таблице 3 2
- Страница 2 2
- Таблица 2 2
- Таблица 3 2
- Указания по эксплуатации 4 основные части насоса представлены на рисунке 1 4 порядок работы 4 проверьте наличие масла в резервуаре насоса при необхо 2
- Страница 3 3
- Страница 4 4
- В период гарантийных обязательств и при возникновении 5
- Веществ 5
- Во время хранения резервуар 3 и рукав должны быть заполнены рабочей жидкостью штуцеры рукава и муфта штуцеров рукава должны быть смазаны 5
- Гарантийные обязательства 7 гарантийный срок эксплуатации насоса 12 месяцев со дня 5
- Консервационной смазкой 5
- Монголия иэк монголия коо 5
- Не допускается хранение насоса в среде коррозионно активных 5
- Организации занимающейся переработкой отработанного масла после этого утилизация изделия производится путём его передачи организации занимающейся переработкой цветных и черных металлов 5
- Перед утилизацией изделия требуется слить масло и передать его 5
- Претензий обращаться к продавцу или в организации 5
- Продажи при условии соблюдения потребителем правил эксплуатации транспортирования и хранения 5
- Республика молдова иэктрэйд о о о 5
- Российская федерация ооо иэк холдинг 5
- Страница 5 5
- Страны азии республика казахстан тоо тд иэк каз 5
- Страны евросоюза латвийская республика ооо иэк балтия 5
- Украина ооо торговый дом укрэлектрокомплект 5
- Издание 2 6
- Республика беларусь ооо иэк холдинг 6
- Страница 6 6
Похожие устройства
- Iek TKL10-075 Руководство По Эксплуатации
- Iek НГ-40 TLK10-40 Руководство По Эксплуатации
- Iek НГ-50 TLK10-50 Руководство По Эксплуатации
- Iek НС-240 TLK10-240 Краткое руководство по эксплуатации
- Iek НС-300 TLK10-300 Краткое руководство по эксплуатации
- Iek НС-325 TLK10-325 Краткое руководство по эксплуатации
- Iek НС-380 TLK10-380 Краткое руководство по эксплуатации
- Iek НС-520 TLK10-520 Краткое руководство по эксплуатации
- Iek НС-760 TLK10-760 Краткое руководство по эксплуатации
- Iek НС-765 TLK10-765 Краткое руководство по эксплуатации
- Iek Expert Ph0х60мм 1000В TSC-2PH-060 Руководство По Эксплуатации
- Iek Expert Ph1х80мм 1000В TSC-2PH-180 Руководство По Эксплуатации
- Iek Expert Ph2х100мм 1000В TSC-2PH-2100 Руководство По Эксплуатации
- Iek Expert Ph3х150мм 1000В TSC-2PH-3150 Руководство По Эксплуатации
- Iek Expert Pz1х80мм 1000В TSC-2PZ-180 Руководство По Эксплуатации
- Iek Expert Pz2х100мм 1000В TSC-2PZ-2100 Руководство По Эксплуатации
- Iek Master Ph0х75мм TSC-1PH-075 Руководство По Эксплуатации
- Karcher K 2.38 M Plus Руководство пользователя
- Karcher K 3.200 Руководство пользователя
- Karcher K 3.75 MD Руководство пользователя

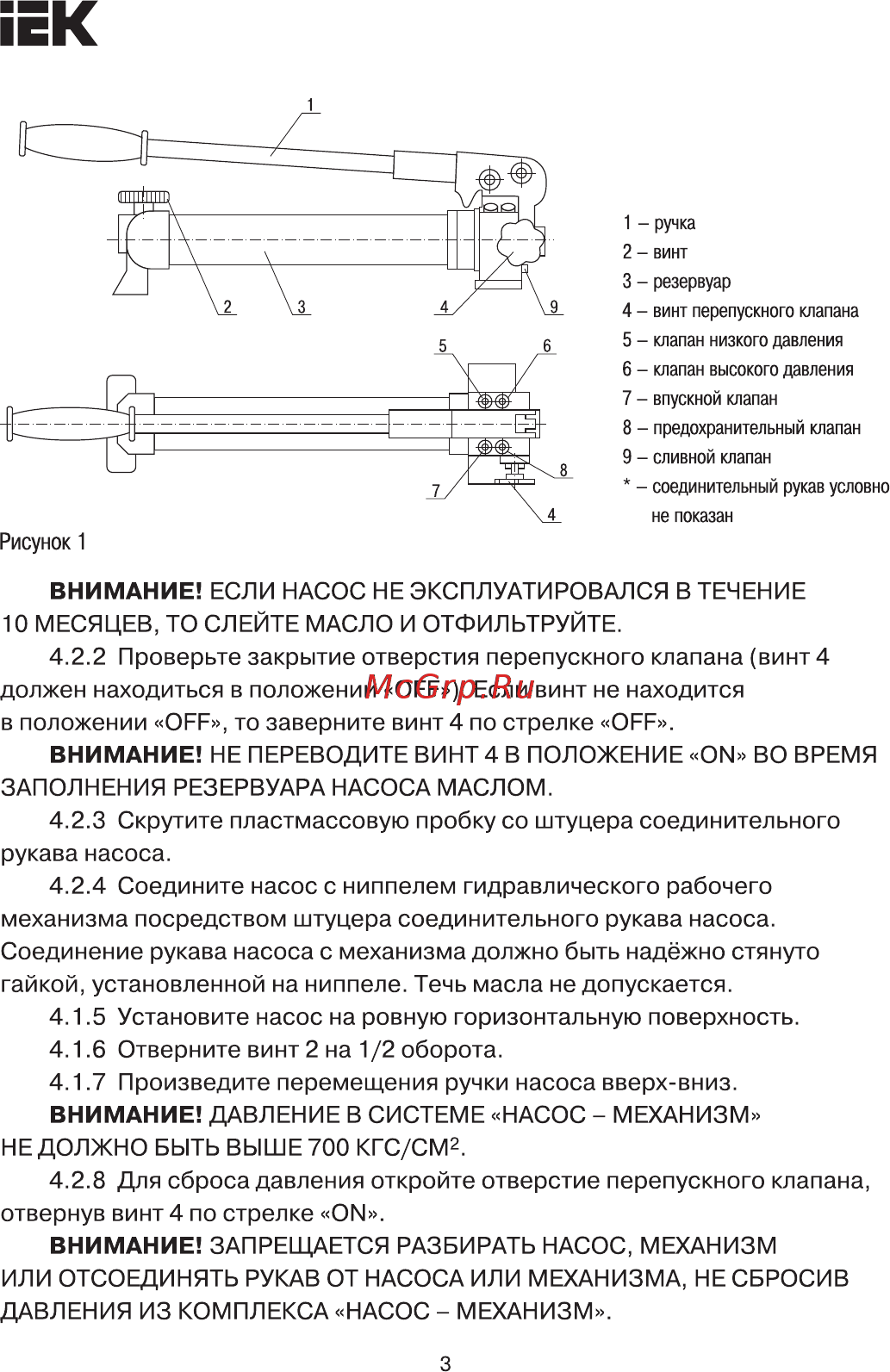

EK 1 ручка 2 винт 3 резервуар 4 винт перепускного клапана 5 6 5 клапан низкого давления 6 клапан высокого давления 7 впускной клапан 8 предохранительный клапан 9 сливной клапан соединительный рукав условно не показан Рисунок 1 ВНИМАНИЕ ЕСЛИ НАСОС НЕ ЭКСПЛУАТИРОВАЛСЯ В ТЕЧЕНИЕ 10 МЕСЯЦЕВ ТО СЛЕЙТЕ МАСЛО И ОТФИЛЬТРУЙТЕ 4 2 2 Проверьте закрытие отверстия перепускного клапана винт 4 должен находиться в положении OFF Если винт не находится в положении OFF то заверните винт 4 по стрелке OFF ВНИМАНИЕ НЕ ПЕРЕВОДИТЕ ВИНТ 4 В ПОЛОЖЕНИЕ ON ВО ВРЕМЯ ЗАПОЛНЕНИЯ РЕЗЕРВУАРА НАСОСА МАСЛОМ 4 2 3 Скрутите пластмассовую пробку со штуцера соединительного рукава насоса 4 2 4 Соедините насос с ниппелем гидравлического рабочего механизма посредством штуцера соединительного рукава насоса Соединение рукава насоса с механизма должно быть надёжно стянуто гайкой установленной на ниппеле Течь масла не допускается 4 1 5 Установите насос на ровную горизонтальную поверхность 4 1 6 Отверните винт 2 на 1 2 оборота 4 1 7 Произведите перемещения ручки насоса вверх вниз ВНИМАНИЕ ДАВЛЕНИЕ В СИСТЕМЕ НАСОС МЕХАНИЗМ НЕ ДОЛЖНО БЫТЬ ВЫШЕ 700 КГС СМТ 4 2 8 Для сброса давления откройте отверстие перепускного клапана отвернув винт 4 по стрелке ON ВНИМАНИЕ ЗАПРЕЩАЕТСЯ РАЗБИРАТЬ НАСОС МЕХАНИЗМ ИЛИ ОТСОЕДИНЯТЬ РУКАВ ОТ НАСОСА ИЛИ МЕХАНИЗМА НЕ СБРОСИВ ДАВЛЕНИЯ ИЗ КОМПЛЕКСА НАСОС МЕХАНИЗМ 3
