102
Обслуживание мотовездехода Honda
Комплект инструментов
Комплект инструментов (1) и ключ для переключения передач (2) хранятся
в отделении для инструмента (3) под задним багажником.
Чтобы открыть багажное отделение, отсоедините резиновый жгут (4).
Инструменты, входящие в комплект, предназначены для выполнения
простейших ремонтных работ и несложных операций по техническому
обслуживанию. Специфические виды работ, требующие применения
специального инструмента, должны выполняться силами официального
дилера Honda.
В комплект входят следующие инструменты:
•
Стандартная отвертка Phillips •
Рукоятка отвертки •
рожковый ключ 10 Х 12 мм •
рожковый ключ 14 Х 17 мм •
Свечной ключ с ручкой •
плоскогубцы •
бокс комплекта инструментов •
Торцевой ключ на 5 мм •

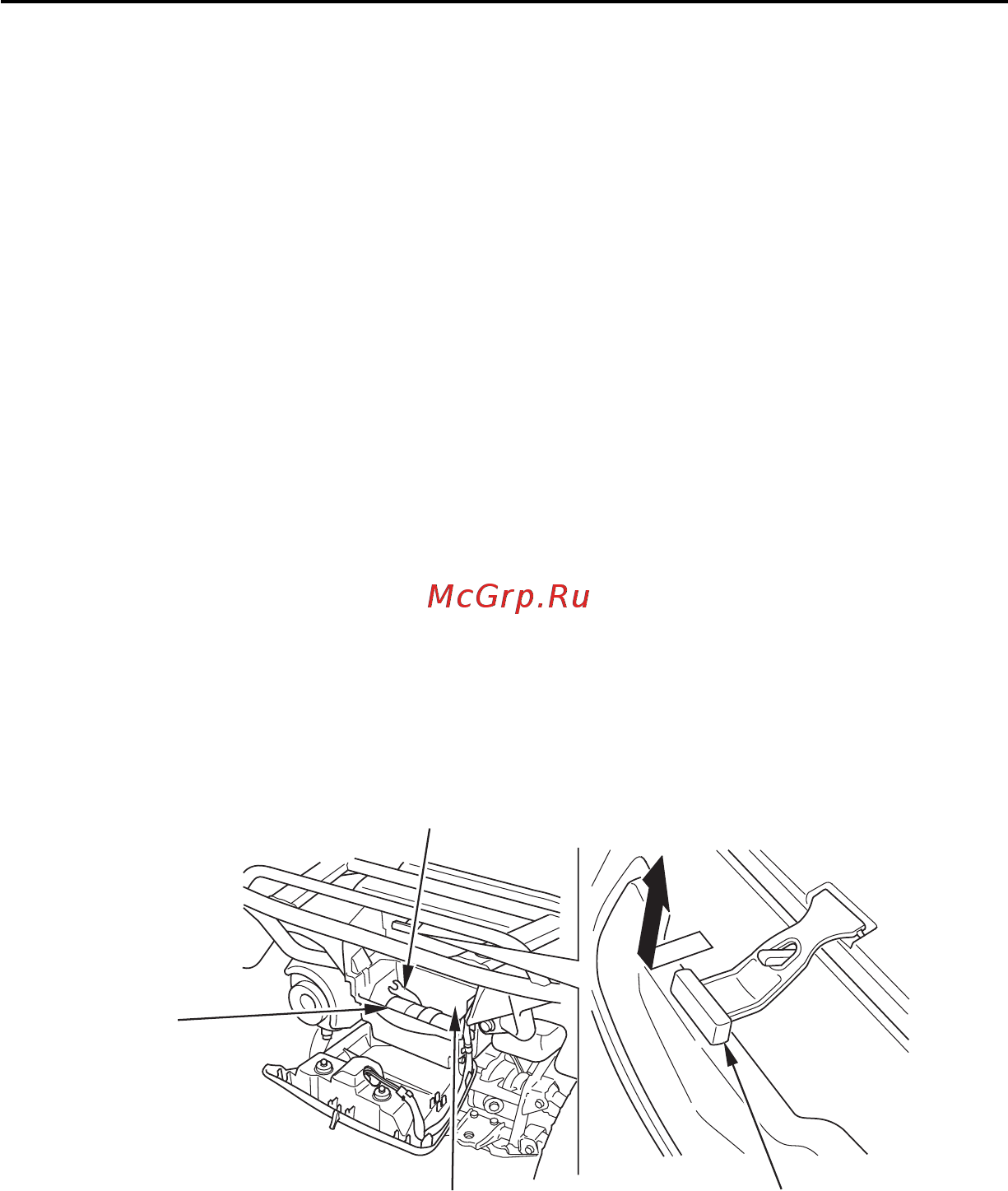

ВИД СЗАДИ
(1) комплект инструментов
(2) ключ для переключения передач
(3) багажный отсек
(4) резиновый жгут
(1)
(4)
(2)
(3)
