164
Обслуживание мотовездехода Honda
Аккумуляторная батарея
Аккумуляторная батарея находится в отсеке под задней крышкой.

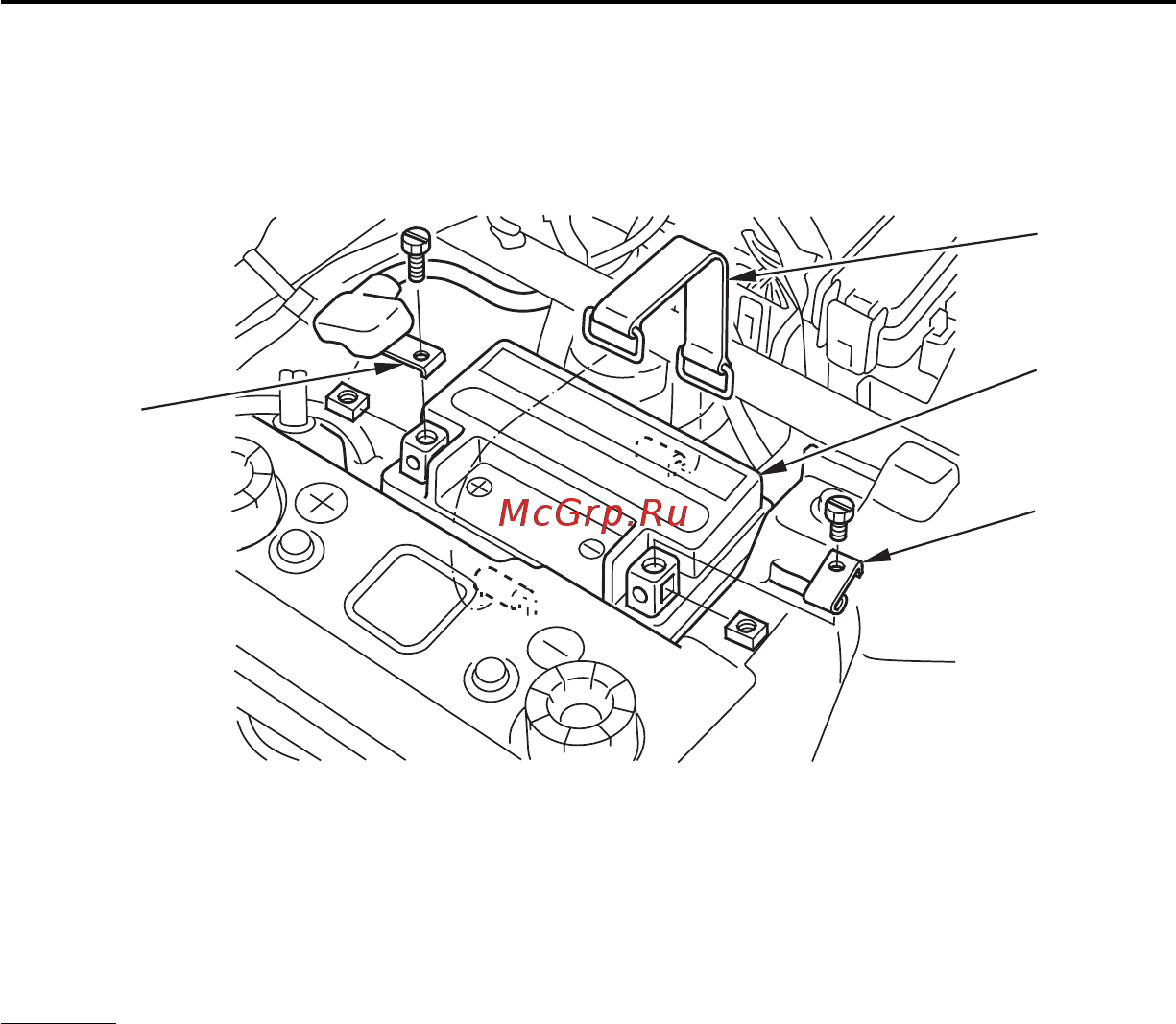

ПОД ЗАДНЕЙ КРЫШКОЙ
(1) резиновый ремень
(2) «отрицательная» (-) клемма
(3) аккумуляторная батарея
(4) положительная (+) клемма
Снятие
1. Выключите зажигание, повернув ключ в положение OFF (ВЫКЛ).
2. Снимите седло (стр. 104).
3. Снимите заднюю крышку (см. стр. 123).
4. Освободите кольцевые застёжки и снимите резиновый ремень (1).
5. Вначале отсоедините «отрицательную» (-) клемму (2) от аккумулятор-
ной батареи (3), затем отсоедините “положительную” (+) клемму (4).
6. Снимите аккумуляторную батарею.
(2)
(1)
(3)
(4)
