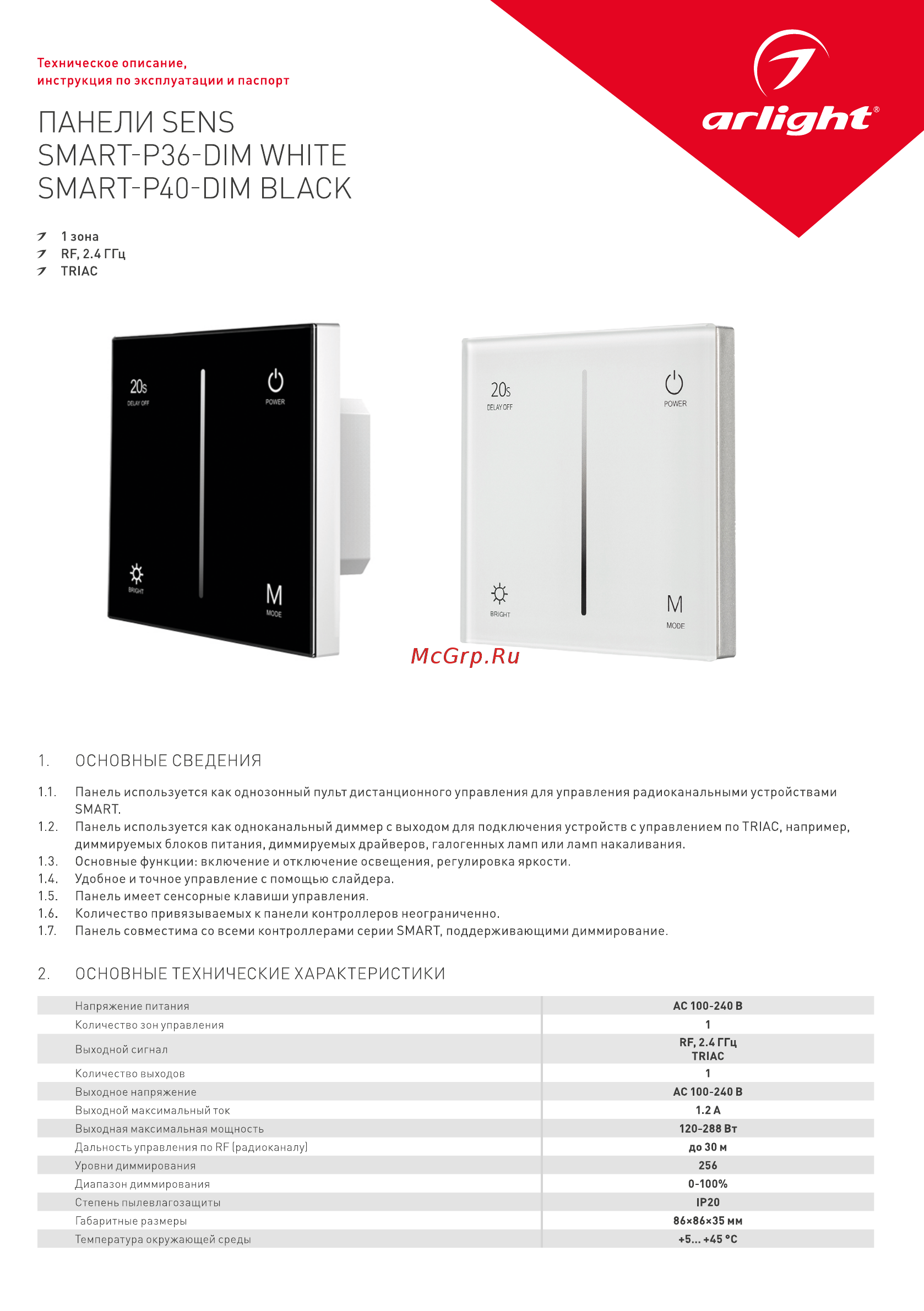

Техническое описание инструкция по эксплуатации и паспорт ПАНЕЛИ SENS SMART P36 DIM WHITE SMART P40 DIM BLACK 7 1 зона 7 RF 2 4 ГГц 7 TRIAC 20s ö DELAYOFF BRIGHT 1 ОСНОВНЫЕ СВЕДЕНИЯ 1 1 Панель используется как однозонный пульт дистанционного управления для управления радиоканальны ми устройствами SMART 1 2 Панель используется как одноканальный диммер с выходом для подключения устройств с управлением по TRIAC например диммируемых блоков питания диммируемых драйверов галогенных ламп или ламп накаливания 1 3 Основные функции включение и отключение ос веще ния регулировка яркости 1 4 Удобное и точное управление с помощью слайдера 1 5 Панель имеет сенсорные клавиши управления 1 6 Количество привязываемых к панели контроллеров неограниченно 1 7 Панель совместима со всеми контроллерами серии SMART поддерживающими диммирование 2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Напряжение питания Количество зон управления Выходной сигнал Количество выходов Выходное напряжение Выходной максимальный ток Выходная максимальная мощнос1ь Дальностьуправления по ВГ радиоканалу АС 100 240 В 1 RF 2 4 ГГц TRIAC 1 АС 100 240 В 1 2 А 120 288 Вт до 30 м Уровни дим ми рован ия 256 Диапазон диммирования 0 100 Степень пылевлагозащиты Габаритные размеры Температура окружающей среды IP20 86x86x35 мм 5 45 C
