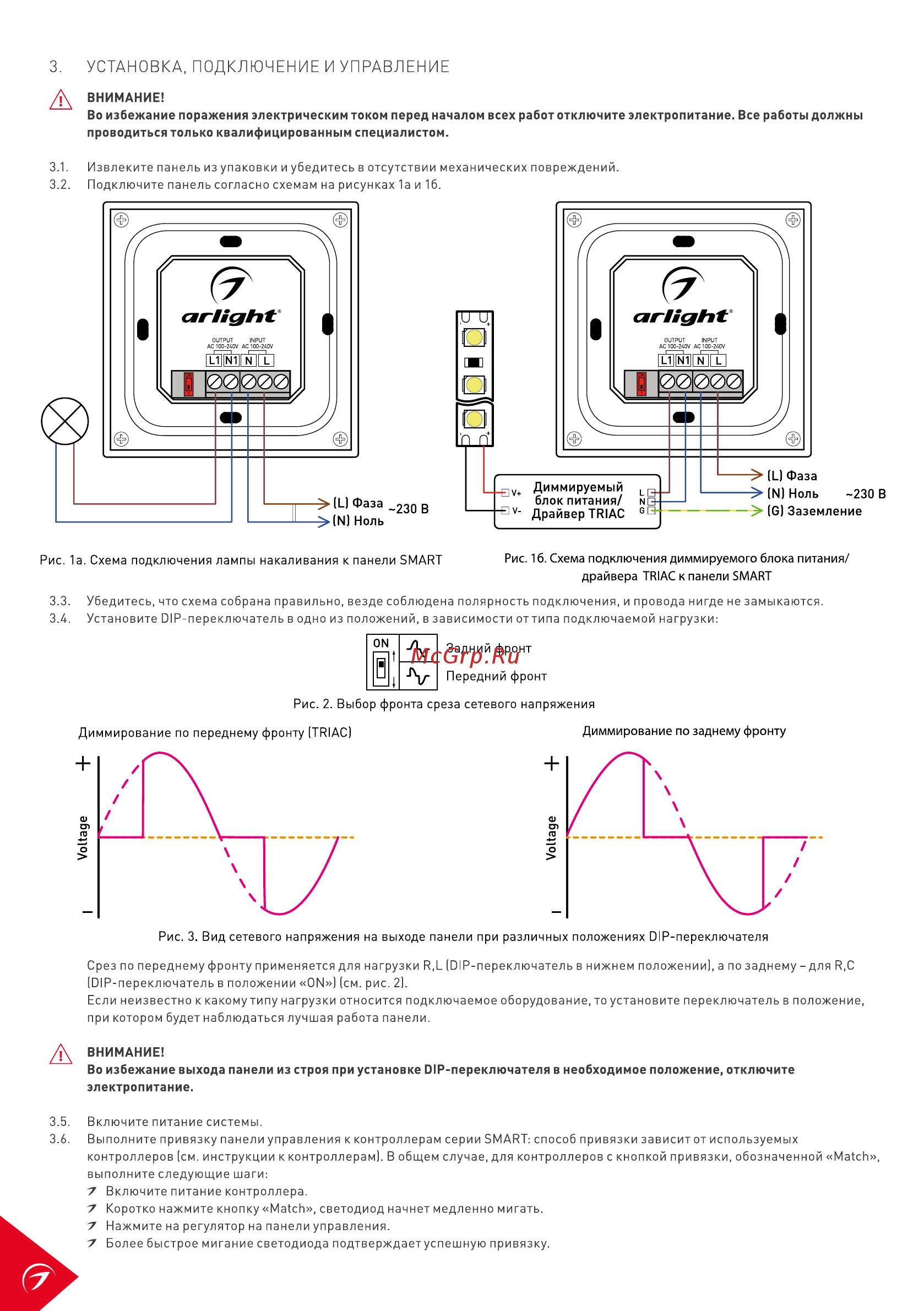

3 УСТАНОВКА ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ ВНИМАНИЕ Во избежание поражения электрическим током перед началом всех работ отключите электропитание Все работы должны проводиться только квалифицированным специалистом 3 1 Извлеките панель из упаковки и убедитесь в отсутствии механических повреждений 3 2 Подключите панель согласно схемам на рисунках 1а и 16 Рис 1а Схема подключения лампы накаливания к панели SMART Рис 16 Схема подключения диммируемого блока питания драйвера TRIAC к панели SMART 3 3 Убедитесь что схема собрана правильно везде соблюдена полярность подключения и провода нигде не замыкаются 3 4 Установите 01Р переключатель в одно из положений в зависимости от типа подключаемой нагрузки Задний фронт Передний фронт Рис 2 Выбор фронта среза сетевого напряжения Диммирование по переднему фронту TRIACI Диммирование по заднему фронту Рис 3 Вид сетевого напряжения на выходе панели при различных положениях 0 Р переключателя Срез по переднему фронту применяется для нагрузки R б Ю1Р переключатель в нижнем положении апо заднему для R С 01Р переключатель в положении ОМ см рис 2 Если неизвестно к какому типу нагрузки относится подключаемое оборудование то установите переключатель в положение при котором будет наблюдаться лучшая работа панели ВНИМАНИЕ Во избежание выхода панели из строя при установке DIP переключателя в необходимое положение отключите электропитание 3 5 Включите питание системы 3 6 Выполните привязку панели управления к контроллерам серии SMART способ привязки зависитот используемых контроллеров см инструкции к контроллерам В общем случае для контроллеров с кнопкой привязки обозначенной Match выполните следующие шаги 7 Включите питание контроллера 7 Коротко нажмите кнопку Match светодиод начнет медленно мигать 7 Нажмите на регулятор на панели управления 7 Более быстрое мигание светодиода подтверждаетуспешную привязку
