Руководство по эксплуатации

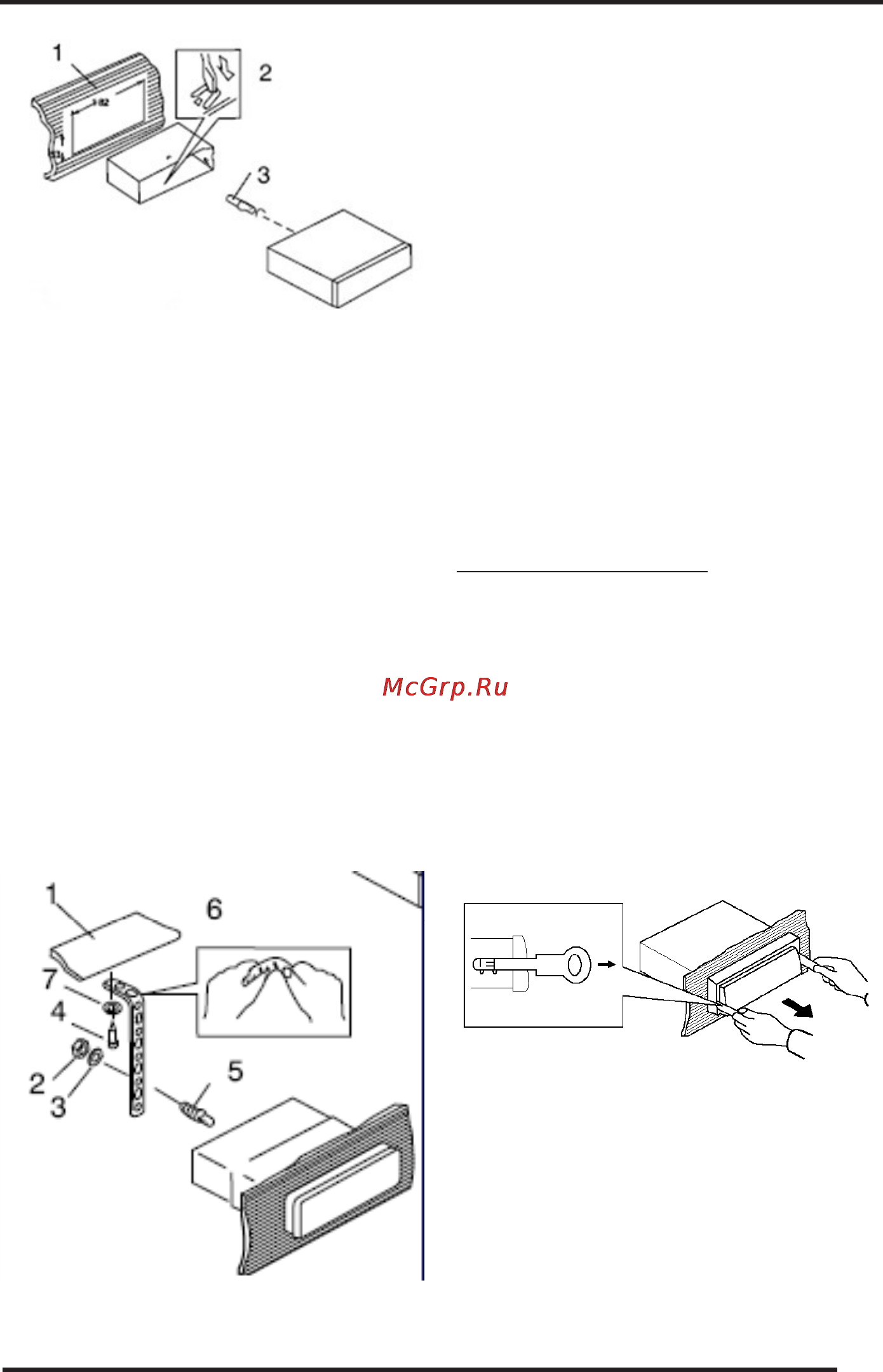

1. Приборная панель

2. Монтажная рама

3. Винт

1. Подсоедините к проигрывателю разъемы пита-

ния и динамиков, разъем антенны. Убедитесь,

что провода нигде не пережаты.

2. Аккуратно вставьте проигрыватель в монтаж-

ную раму до щелчка фиксаторов, следя при этом

за положением подключенных проводов, чтобы

случайно не повредить их.

3. При необходимости обеспечить дополнительное

крепление – закрепите заднюю часть проигры-

вателя скобой к приборной панели при помощи

винта. (Не обязательно)

1. Приборная панель

2. Гайка 5 мм

3. Пружинная шайба

4. Винт 5х15 мм

5. Винт

6. Металлическая скоба

7. Простая шайба

8. Подсоедините провод к «-» клемме автомобиль-

ного аккумулятора.

9. Установите обрамление.

Порядок извлечения аппарата

1. Убедитесь, что зажигание выключено. Отсоеди-

ните провод от «-» клеммы аккумулятора авто-

мобиля.

2. Аккуратно снимите обрамление передней пане-

ли, потянув его на себя.

3. Вставьте до упора ключи, входящие в комплект

поставки аппарата, в пазы на боковых поверх-

ностях передней панели. Извлеките проигрыва-

тель из рамки, потянув его на себя.
