РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

1. ISO разъем

2. Аудиовыход (красный – правый аудио канал, бе-

лый – левый аудио канал)

3. Вход радио антенны

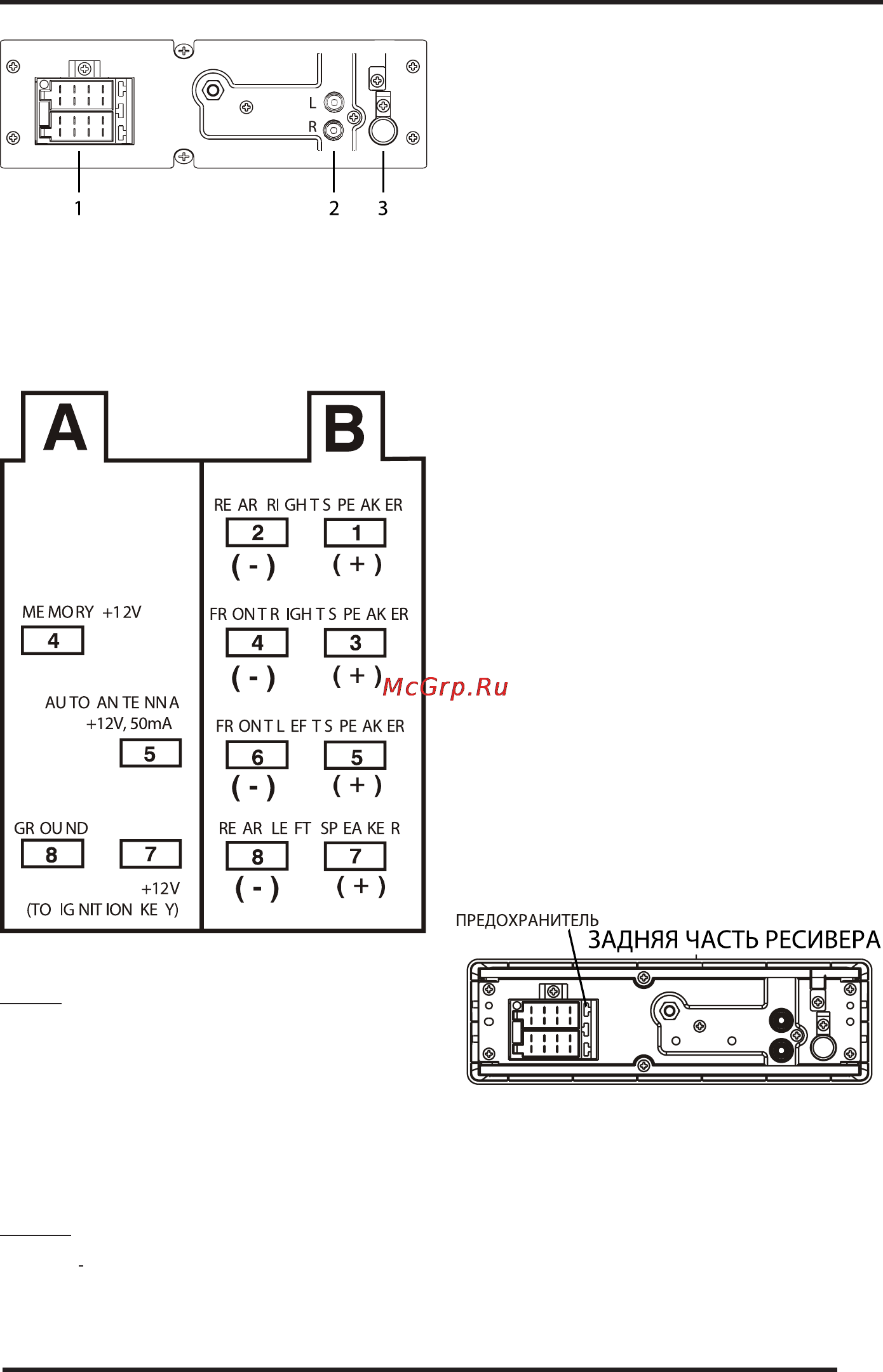

ISO разъем:

Часть А

А4: Аккумулятор (+12В) Желтый

А5: Управление активной антенной (выход, +12В,

50мА) Синий

А7: ACC (Питание дополнительного оборудования)

(+12В) Красный

А8: Масса (-) Черный

Часть В (присоединение акустических систем (ди-

намиков)

В1: Тыловой правый (+) (Фиолетовый)

В2: Тыловой правый (-) (Фиолетовый/Черный)

В3: Фронтальный правый (+) (Серый)

В4: Фронтальный правый (-) (Серый/Черный)

В5: Фронтальный левый (+) (Белый)

В6: Фронтальный левый (-) (Белый/Черный)

В7: Тыловой левый (+) (Зеленый)

В8: Тыловой левый (-) (Зеленый/Черный)

Убедитесь, что в вашем автомобиле используется

электрическая система с номинальным напряже-

нием +12 В с «минусом» на корпусе. В противном

случае вам понадобится конвертор.

Перед выполнением подсоединений отключите

питание цепи аудиосистемы (радио), удалив соот-

ветствующий предохранитель из коробки предо-

хранителей.

Выполните подсоединения в соответствии со схе-

мой.

Если ваш автомобиль не оснащен разъемом ISO,

приобретите его дополнительно в магазине авто-

мобильных аксессуаров и используйте при монтаже

аппарата.

ВНИМАНИЕ:

Неправильное выполнение подсоединений снима-

ет прибор с гарантийного обслуживания.

Замена предохранителя

Чтобы заменить сгоревший предохранитель, из-

влеките его из разъема на задней части ресивера и

установите на его место аналогичный предохрани-

тель с такими же характеристиками.
