Тепловычислитель ТВ7 Руководство по эксплуатации с. 10
1.5 Безопасность эксплуатации
ТВ7 не обладает факторами, имеющими опасный характер при работе с ним.
При эксплуатации и испытаниях ТВ7 должны соблюдаться «Правила техниче-
ской эксплуатации электроустановок потребителей», «Правила техники безопасно-
сти при эксплуатации электроустановок потребителей» и требования
ГОСТ 12.2.007.0.
Общие требования безопасности при испытаниях по ГОСТ 12.3.019.
2 Устройство и работа
2.1 Сведения о конструкции
Корпус тепловычислителя ТВ7 состоит из двух частей: приборного и монтажно-
го отсеков.
Внутри приборного отсека расположен микропроцессорный модуль, обеспечи-
вающий прием, обработку и регистрацию данных от первичных датчиков. В верхней
части приборного отсека находятся индикатор и клавиатура.
После поверки ТВ7 приборный отсек пломбируется поверителем. Места плом-
бирования показаны на рис. 1.2.
Внешний вид ТВ7 представлен на рисунке 2.1.

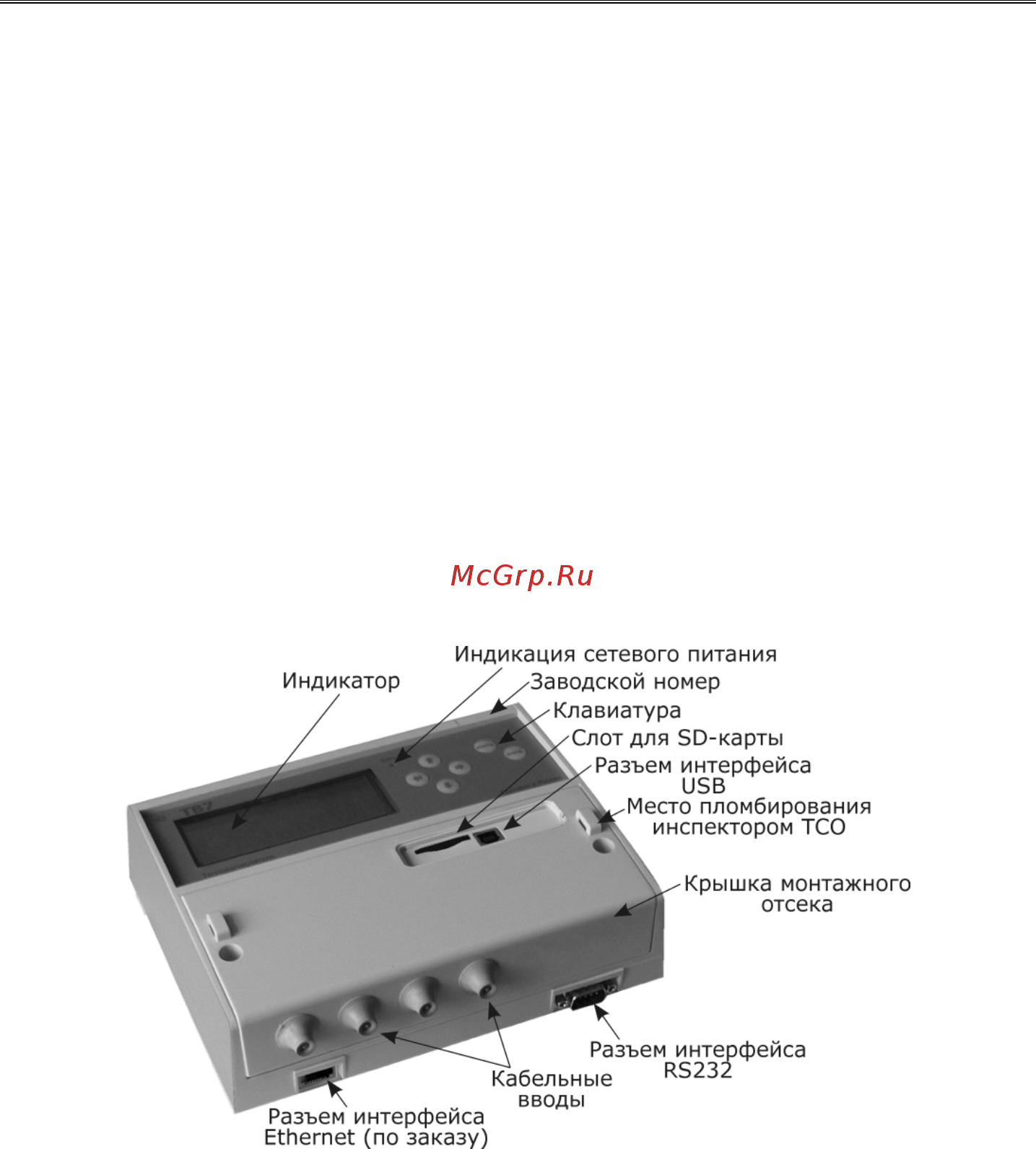

Рис. 2.1 – Внешний вид ТВ7
Монтажный отсек (рис. 2.2) содержит входные разъемы, литиевую батарею,
кнопку доступа к настроечным параметрам, разъем для подключения внешнего
питания, разъем интерфейсов.
Кабельные вводы (резиновые манжеты) устанавливаются на крышке монтажно-
го отсека. Количество кабельных вводов может быть увеличено до 7.
Внутри монтажного отсека устанавливаются платы интерфейса. По умолчанию
ТВ7 поставляется с интерфейсом USB и RS232. По отдельному заказу может быть
установлен адаптер интерфейса Ethernet.
