Тепловычислитель ТВ7 Руководство по эксплуатации с. 11

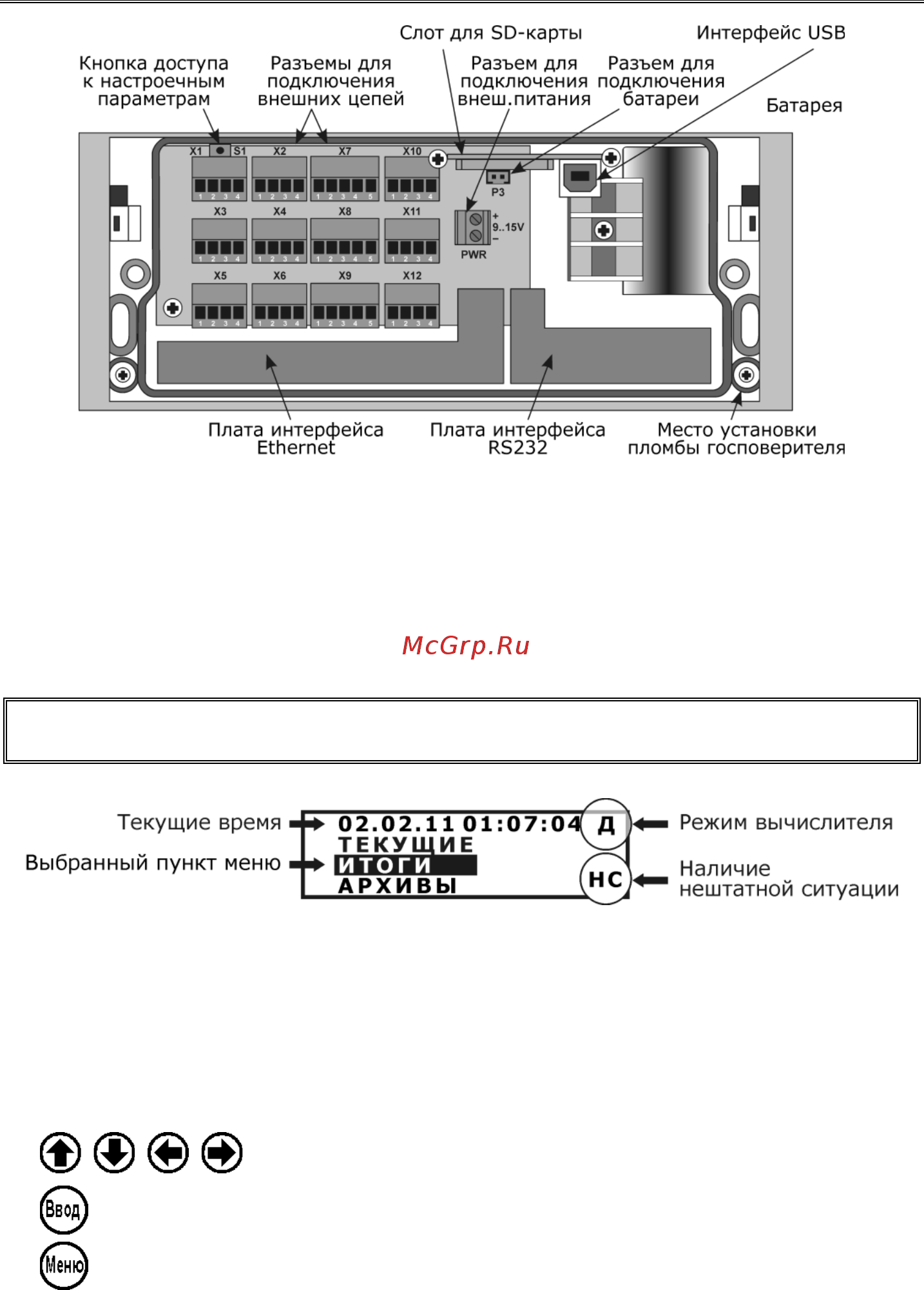

Рис. 2.2 – Вид на монтажный отсек при снятой крышке
Маркировка модели располагаются на задней части корпуса вычислителя.
2.2 Индикатор и клавиатура
Тепловычислитель имеет 4-х строчный жидкокристаллический индикатор (ЖКИ)
с подсветкой.
При автономном питании индикатор гаснет спустя 30 с после последнего нажа-
тия на кнопки.
Примечание При повторном нажатии на любую кнопку на индикаторе отображается
пункт меню, который был выбран на момент гашения индикатора.
Отображение информации на индикаторе представлено на рис. 2.3.
Рис. 2.3 – Отображение информации на индикаторе
В правом верхнем углу экрана отображается режим тепловычислителя (доступ к
настроечным параметрам (Д), поверка (П), разряд батареи(LB)).
В правом нижнем углу экрана отображается признак наличия нештатных ситуа-
ций при измерении параметров (НС), аппаратные неисправности, выявленные в
ходе самодиагностики (АП) и срабатывание датчика сигнализации (AL).
Клавиатура состоит из 6 клавиш. Назначение клавиш:
, , ,
, – выбор пункта меню и изменение значения параметра;
– вход в выбранный пункт и фиксация значения или процедуры;
– возврат на предыдущий уровень меню.
