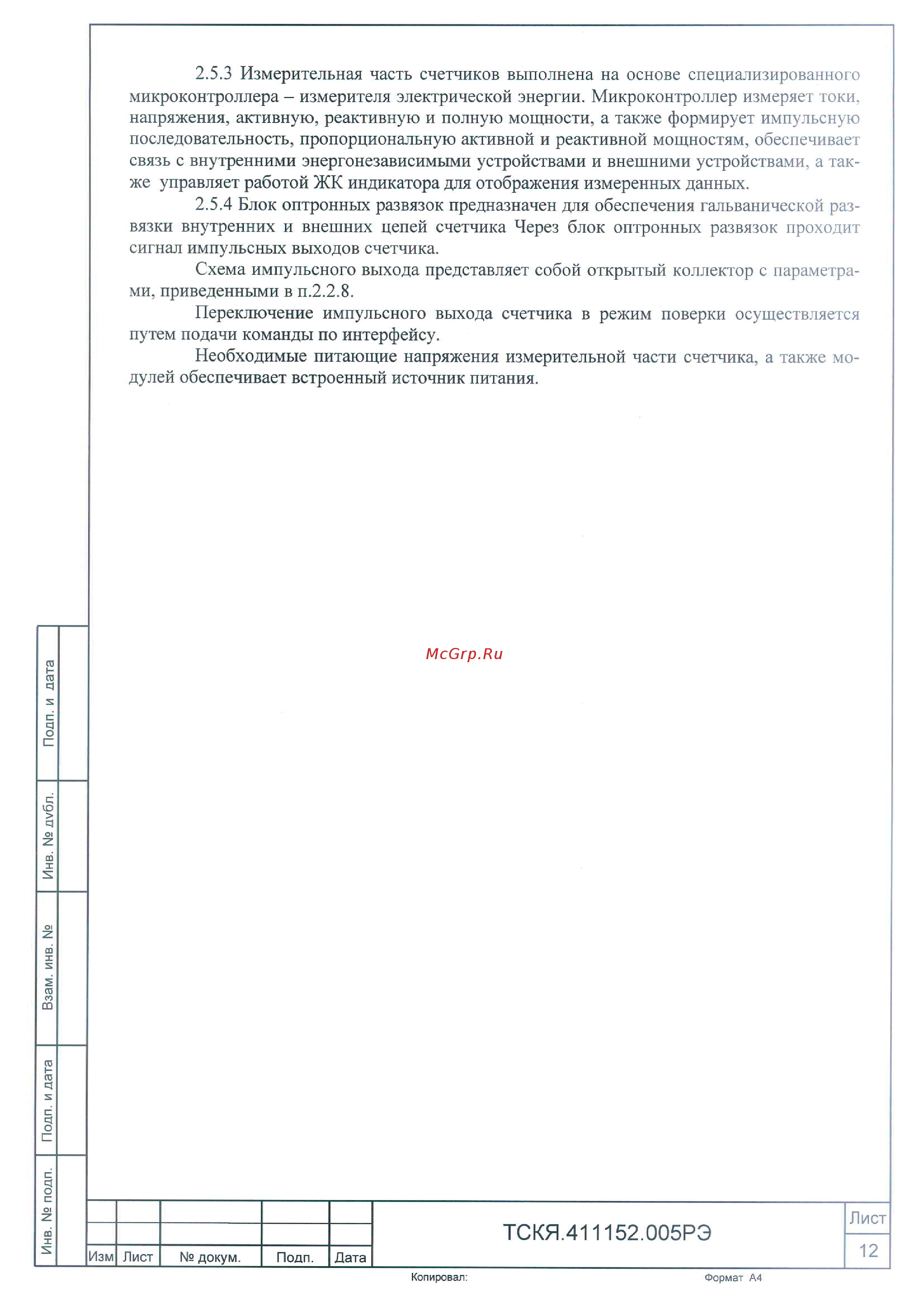

Инв подп Подп и дата Взам инв Инв дубл Подп и дата 2 5 3 Измерительная часть счетчиков выполнена на основе специализированного микроконтроллера измерителя электрической энергии Микроконтроллер измеряет токи напряжения активную реактивную и полную мощности а также формирует импульсную последовательность пропорциональную активной и реактивной мощностям обеспечивает связь с внутренними энергонезависимыми устройствами и внешними устройствами а так же управляет работой ЖК индикатора для отображения измеренных данных 2 5 4 Блок оптронных развязок предназначен для обеспечения гальванической раз вязки внутренних и внешних цепей счетчика Через блок оптронных развязок проходит сигнал импульсных выходов счетчика Схема импульсного выхода представляет собой открытый коллектор с параметра ми приведенными в п 2 2 8 Переключение импульсного выхода счетчика в режим поверки осуществляется путем подачи команды по интерфейсу Необходимые питающие напряжения измерительной части счетчика а также мо дулей обеспечивает встроенный источник питания Лист ТСКЯ 411152 005РЭ Изм Лист докум Подп 12 Дата Копировал Формат А4
