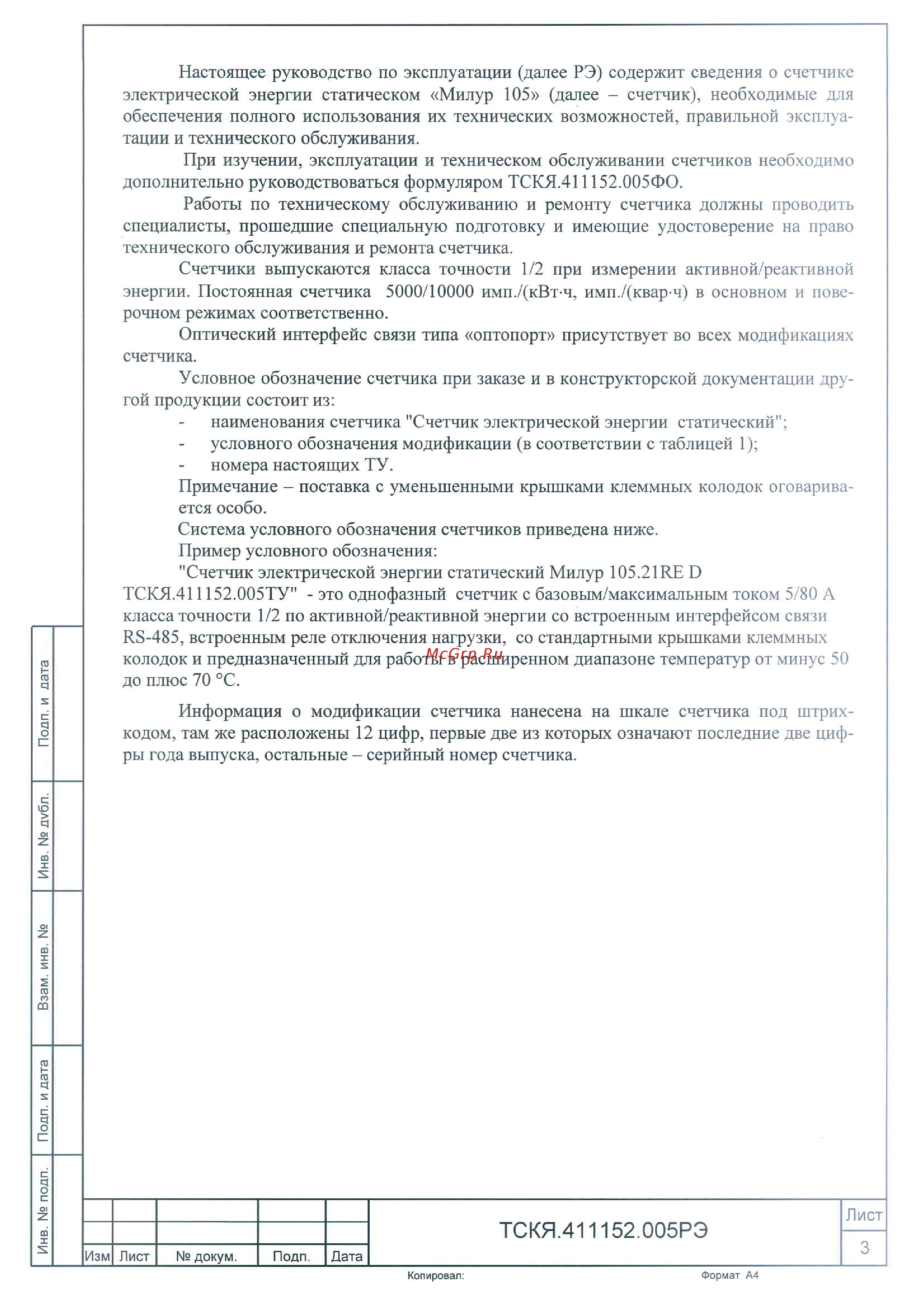

Настоящее руководство по эксплуатации далее РЭ содержит сведения о счетчике электрической энергии статическом Милур 105 далее счетчик необходимые для обеспечения полного использования их технических возможностей правильной эксплуа тации и технического обслуживания При изучении эксплуатации и техническом обслуживании счетчиков необходимо дополнительно руководствоваться формуляром ТСКЯ 411152 005ФО Работы по техническому обслуживанию и ремонту счетчика должны проводить специалисты прошедшие специальную подготовку и имеющие удостоверение на право технического обслуживания и ремонта счетчика Счетчики выпускаются класса точности 1 2 при измерении активной реактивной энергии Постоянная счетчика 5000 10000 имп кВт ч имп квар ч в основном и пове рочном режимах соответственно Оптический интерфейс связи типа оптопорт присутствует во всех модификациях счетчика Условное обозначение счетчика при заказе и в конструкторской документации дру гой продукции состоит из наименования счетчика Счетчик электрической энергии статический условного обозначения модификации в соответствии с таблицей 1 номера настоящих ТУ Примечание поставка с уменьшенными крышками клеммных колодок оговарива ется особо Система условного обозначения счетчиков приведена ниже Пример условного обозначения Счетчик электрической энергии статический Милур 105 2IRE D ТСКЯ 411152 005ТУ это однофазный счетчик с базовым максимальным током 5 80 А класса точности 1 2 по активной реактивной энергии со встроенным интерфейсом связи RS 485 встроенным реле отключения нагрузки со стандартными крышками клеммных колодок и предназначенный для работы в расширенном диапазоне температур от минус 50 до плюс 70 С Инв подп Подп идата Взам инв Инв дубл Подл и дата Информация о модификации счетчика нанесена на шкале счетчика под штрих кодом там же расположены 12 цифр первые две из которых означают последние две циф ры года выпуска остальные серийный номер счетчика Лист ТСКЯ 411152 005РЭ Изм Лист докум Подп 3 Дата Копировал Формат А4
