Описание
Перед тем как идти далее, найдите время для заполнения регистрационной карточки и
проверки содержания поставки. Внутри коробки 223/223XL и 234/234XL, вы найдете
следующее:
• кроссовер модели 223, 223Xl, 234, 234XL.
• Руководство по эксплуатации.
• 4 рэковых винта и шайбы.
• кабель питания.
Содержание данного руководства может быть изменено в любое время без предупрежде-
ния.

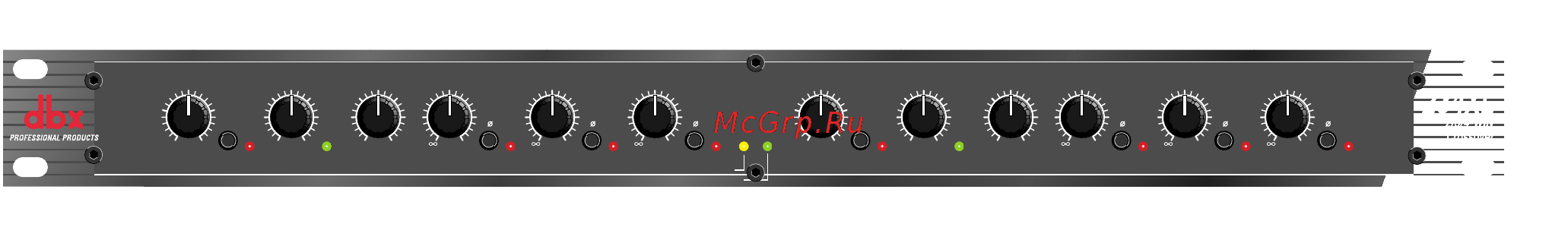

Передняя панель dbx 234/234XL
Примечание: Между передними панелями устройств 234 и 234 XL разницы нет. Таким
образом, представленная ниже панель 234XL представляет как модели 234 так и 234XL.
Стерео 2-х полосный режим
В 2-х полосном стерео режиме, регуляторы, отмеченны ниже горизонтальной голубой линии.
Функции канала 1 и канала 2 в стерео режиме идентичны. Регуляторы передней панели, не
описанные в этом разделе, при работе в 2-х полосном стерео режиме неактивны.
[1] & [7] INPUT GAIN Регулирует уровень INPUT (входного сигнала) с коэффициентом
усиления +/- 12 дБ.
[13] & [20] LOW CUT Переключение для выбора высокочастотного сигнала 40Гц. При
выборе загорается светодиодный индикатор.
[2] & [8] LOW/MID* Выбор точки кросовера между выходами LOW и HIGH.
[14] & [21] X10 LED Указывает на то, что диапазон частот кроссовера LOWHIGH со-
ставляет от 450Гц до 9.6кГц.
[4] & [10] LOW OUTPUT Регулирует уровень выхода нижней частоты в диапазоне от
бесконечности до +6дБ
[15] & [22] PHASE INVERT Переключатель для инвертирования полярности на выхо-
де LOW. Индикатор обозначает инвертирование фазы.
[6] & [12] HIGH OUTPUT Регулирует уровень выхода верхней частоты в диапазоне от
бесконечности до +6дБ
[17] & [24] PHASE INVERT Переключатель для инвертирования полярности на выхо-
де HIGH. Индикатор обозначает инвертирование фазы.
[19] STEREO Светодиодный индикатор работы в стерео режиме.
* Хотя регулятор имеет маркировку LOW/MID, в 2-х полосном стерео режиме работы он
работает как регулятор частоты кроссовера между верхней и нижней частотами.
INPUT
INPUT
LOW CUT
LOW CUT
x10
LOW/LOW-MID
LOW/MID
LOW-MID/HIGH-MID
MID/HIGH
LOW OUTPUT
LOW OUTPUT
LOW-MID OUTPUT
MID OUTPUT HIGH OUTPUT INPUT LOW CUT LOW/MID
HIGH-MID/HIGH
MID/HIGH LOW OUTPUT
HIGH-MID OUTPUT HIGH OUTPUT
MID OUTPUT HIGH OUTPUT
GAIN
dB
-12
-6 +6
0
+12
XOVER FREQ
Hz
45
70 680
350
240
140
960
XOVER FREQ
Hz
450
700
6.8k
3.5k
2.4k
1.4k
9.6k
x10
GAIN
dB
-12
-6 +6
0
+12
XOVER FREQ
Hz
45
70 680
350
240
140
960
XOVER FREQ
Hz
450
700
6.8k
3.5k
2.4k
1.4k
9.6k
MONO
STEREO
40 Hz 40 Hz
-
GAIN
dB
-30
-10
0
+6
-
GAIN
dB
-30
-10
0
+6
-
GAIN
dB
-30
-10
0
+6
-
GAIN
dB
-30
-10
0
+6
-
GAIN
dB
-30
-10
0
+6
-
GAIN
dB
-30
-10
0
+6
INV INV INV INV INV INV
CHANNEL ONE CHANNEL TWO
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 1819 20 21 22 23 24
