CHANNEL TWO MODE
STEREO
MONO
x 1
x 10
HIGH
HIGH
LOW
MID
INPUT
NOT USED
CHANNEL ONE
HIGH
NOT USED
LOW/HIGH
LOW/MIDMID/HIGH
x 1
x 10
STEREO
MONO
LOW/LF SUM
LOW
INPUTLOW/HIGH
INPUT
LF SUM
LOW SUM
NOT USED
NORMAL
SUMMED
XOVER FREQXOVER FREQ
A HARMAN INTERNATIONAL
COMPANY
SALT LAKE CITY, UTAH
MADE IN USA
MODEL 223
®
PROFESSIONAL PRODUCTS
15 WATTS
100V 50/60Hz
120V 60Hz
9

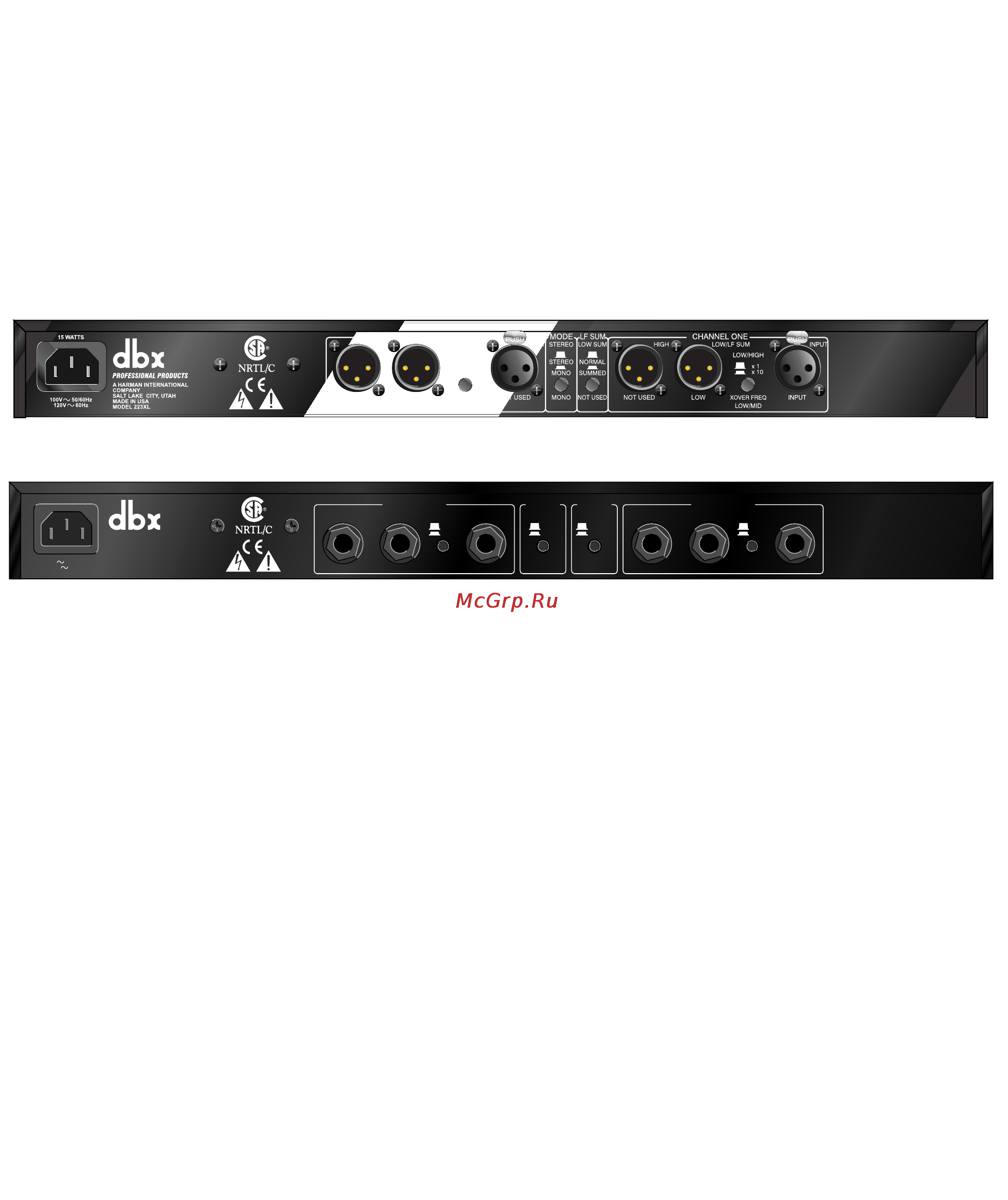

На тыльной панели 234/234XL имеются вспомогательные маркировки по подключению
звуковых устройство и усилителей к кроссоверу. Для работы с моделью 234/234XL в 3-х полос-
ном стерео режиме, следуйте верхнему горизонтальному ряду по всей длине 234/234XL.
Для работы в 2-х полосном стерео режиме модели 234/234XL используйте второй ряд
маркировок, расположенный прямо над разъемами. Для работы в 4-х полосном моно
режиме модели 234/234XL используйте маркировки, расположенные прямо под разъема-
ми. Разъемы, не используемые в выбранном режиме, помечены как «not used» (не исполь-
зуемые). Эта указание относится только к этому режиму работы.
223/223XL промаркирована похожим образом. Для 2-х полосной стерео работы использует-
ся маркировка, расположенная над разъемами. Для работы в 3-х полосном моно режиме
используйте маркировки под разъемами. Разъемы, не используемые в выбранном режи-
ме, помечены как «not used» (не используемые). Эта указание относится только к этому
режиму работы.
Аудио подключение 234/234XL - 223/223XL.
Перед подключением любого компонента кроссовера проверьте, чтобы он был отключен
от питания.
• Проверьте, чтобы устройство источника сигнала (эквалайзер, компрессор, лимитер и
другие) для 234/234XL - 223/223XL было выключено. Подключите выход (ы) устройства
источника сигнала к входам кроссовера в соответствии с маркировками тыльной панели.
• Проверьте, чтобы усилитель, используемый для запуска акустической системы был отклю-
чен. Для подключения усилителей к соответствующим выходам 234/234XL - 223/223XL ис-
пользуйте высококачественные кабели. При подключении руководствуйтесь маркировками
на тыльной панели.
Электрические подключения.
Убедитесь в соответствии спецификации сети вашего региона требованиям по питанию,
указанным на табличке на тыльной стороне устройства. Никогда не подключайте к устрой-
ству не соответствующее напряжение, так как это может привести к повреждениям, не
предусмотренным гарантийными обязательствами. Вначале подключите кроссоверу к ка-
белю питания, а затем правильно заземленному источнику питания. Никогда не отключай-
те заземление, так как это может привести к удару электрическим током.
После включения питания кроссовера, включите устройство (а) источника сигнала. Опусти-
те полностью вниз все выходы усилителя и включите его. Теперь должны быть включены
все элементы акустической системы. Установите устройство источника на номинальный
рабочий уровень, посылая номинальный (усредненный) уровень на 234/234XL-223/223XL.
Медленно поднимите выходы усилителя до тех пор, пока сигнал не будет прослушиваться на
комфортном уровне громкости. Выполните нужные регулировки.
Функции
Х10 работа
При использовании системы в 2-х полосном или 3-х полосном стерео режиме, необходи-
мая частота кроссовера может быть выше чем 960Гц, что делает необходимым активиза-
