Arlight ARJ-DALI-20L Инструкция по эксплуатации онлайн

Содержание

• Arüght 1
• Источники тока серии ари оаы ь 1
• Кпд 1
• Основные сведения 1
• Основные технические характеристики 1
• Обязательные требования и рекомендации по эксплуатации 2
• Установка и подключение 2
• В непосредственной близости к блокам питания 3
• Возможные неисправности и методы их устранения 3
• Не допускается установка вблизи нагревательных приборов или горячих поверхностей например 3
• Не допускайте попадания воды или воздействия конденсата на устройство 4 соблюдайте полярность подключения и соответствие проводов и клемм фаза ноль и заземление 4 монтаж производите с учетом возможности доступа для последующего обслуживания оборудования 3
• Не нагружайте источник питания более 80 отего максимальной мощности учитывайте что с повышением температуры окружающей среды максимальная мощность источника питания снижается см график зависимости на рис 4 3
• Не устанавливайте оборудование в места доступ к которым будет невозможен 3
• Отсутствуют 3
• Перед включением убедитесь что схема собрана правильно соединения выполнены надежно замыкания 3

Похожие устройства

• Arlight ARJ-DALI-20 Инструкция по эксплуатации
• Arlight JTS-180-12 Инструкция по эксплуатации
• Arlight JTS-180-24 Инструкция по эксплуатации
• Arlight JTS-200-24-A Инструкция по эксплуатации
• Arlight JTS-250-24-A Инструкция по эксплуатации
• Arlight ARV-24100-LONG-PFC-1-10V-A Инструкция по эксплуатации
• Arlight ARV-24100-LONG-PFC-0-10V Инструкция по эксплуатации
• Arlight ARPV-UH24100-PFC-0-10V Инструкция по эксплуатации
• Arlight ARPV-UH24075-PFC-0-10V Инструкция по эксплуатации
• Arlight ARV-24072-LONG-PFC-0-10V Инструкция по эксплуатации
• Arlight ARV-SN24060-Slim Инструкция по эксплуатации
• Arlight ARV-24060-LONG-PFC-1-10V-A Инструкция по эксплуатации
• Biosmart WTC2 Инструкция по эксплуатации
• Biosmart WTC2 Инструкция по монтажу
• Arlight ARV-24025-LONG Инструкция по эксплуатации
• Biosmart PV-WTC правила прикладывания ладони к сканеру
• Biosmart PV-WTC Инструкция по эксплуатации
• Biosmart PV-WTC Инструкция по монтажу
• Arlight ARPV-UH24120-PFC-DALI-PH Инструкция по эксплуатации
• Arlight DALI 75D-24 Инструкция по эксплуатации

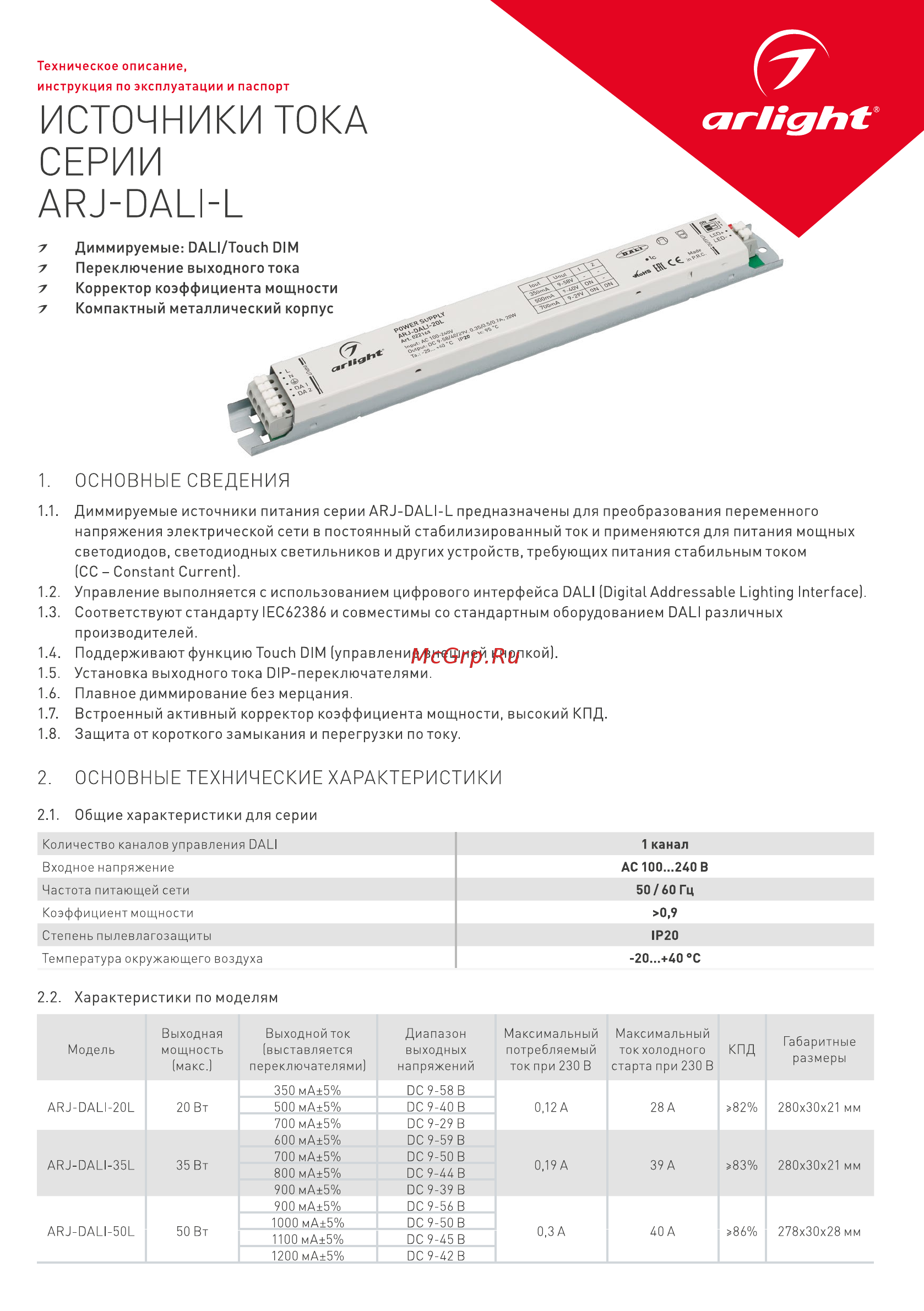

Техническое описание инструкция по эксплуатации и паспорт arüght ИСТОЧНИКИ ТОКА СЕРИИ АРи ОАЫ Ь Диммируемые DALI Touch DIM Переключение выходного тока Корректор коэффициента мощности Компактный металлический корпус 1 ОСНОВНЫЕ СВЕДЕНИЯ 1 1 Диммируемые источники питания серии ARJ DALI L предназначены для преобразования переменного напряжения электрической сети в постоянный стабилизированный ток и применяются для питания мощных светодиодов светодиодных светильников и других устройств требующих питания стабильным током СС Constant Current 1 2 Управление выполняется с использованием цифрового интерфейса DALI Digital Addressable Lighting Interface 1 3 Соответствуют стандарту IEC62386 и совместимы со стандартным оборудованием DALI различных производителей 1 4 Поддерживают функцию Touch DIM управление внешней кнопкой 1 5 Установка выходного тока DIP переключателями 1 6 Плавное диммирование без мерцания 1 7 Встроенный активный корректор коэффициента мощности высокий КПД 1 8 Защита от короткого замыкания и перегрузки по току 2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 2 1 Общие характеристики для серии 1 канал Количество каналов управления DALI АС 100 240 В Входное напряжение 50 60 Гц Частота питающей сети Коэффициент мощности 0 9 Степень пылевлагозащиты IP20 Температура окружающего воздуха 20 40 C 2 2 Характеристики по моделям Модель Выходная мощность макс ARJ DALI 20L 20 Вт ARJ DALI 35L 35 Вт ARJ DALI 50L 50 Вт Выходной ток выставляется переключателями 350 мА 5 500 мА 5 700 мА 5 600 мА 5 700 мА 5 800 мА 5 900 мА 5 900 мА 5 1000 мА 5 1100 мА 5 1200 мА 5 Диапазон выходных напряжений ОС 9 58 В DC 9 40 В DC 9 29 В DC 9 59В DC 9 50В Максимальный потребляемый ток при 230 В 0 12 А DC 9 44 В U УА DC 9 39В DC 9 56 В DC 9 50 В DC 9 45 В DC 9 42 В Максимальный ток холодного старта при 230 В кпд Габаритные размеры 28 А 82 280x30x21 мм 39А 83 280x30x21 мм 40 А 86 278x30x28 мм
