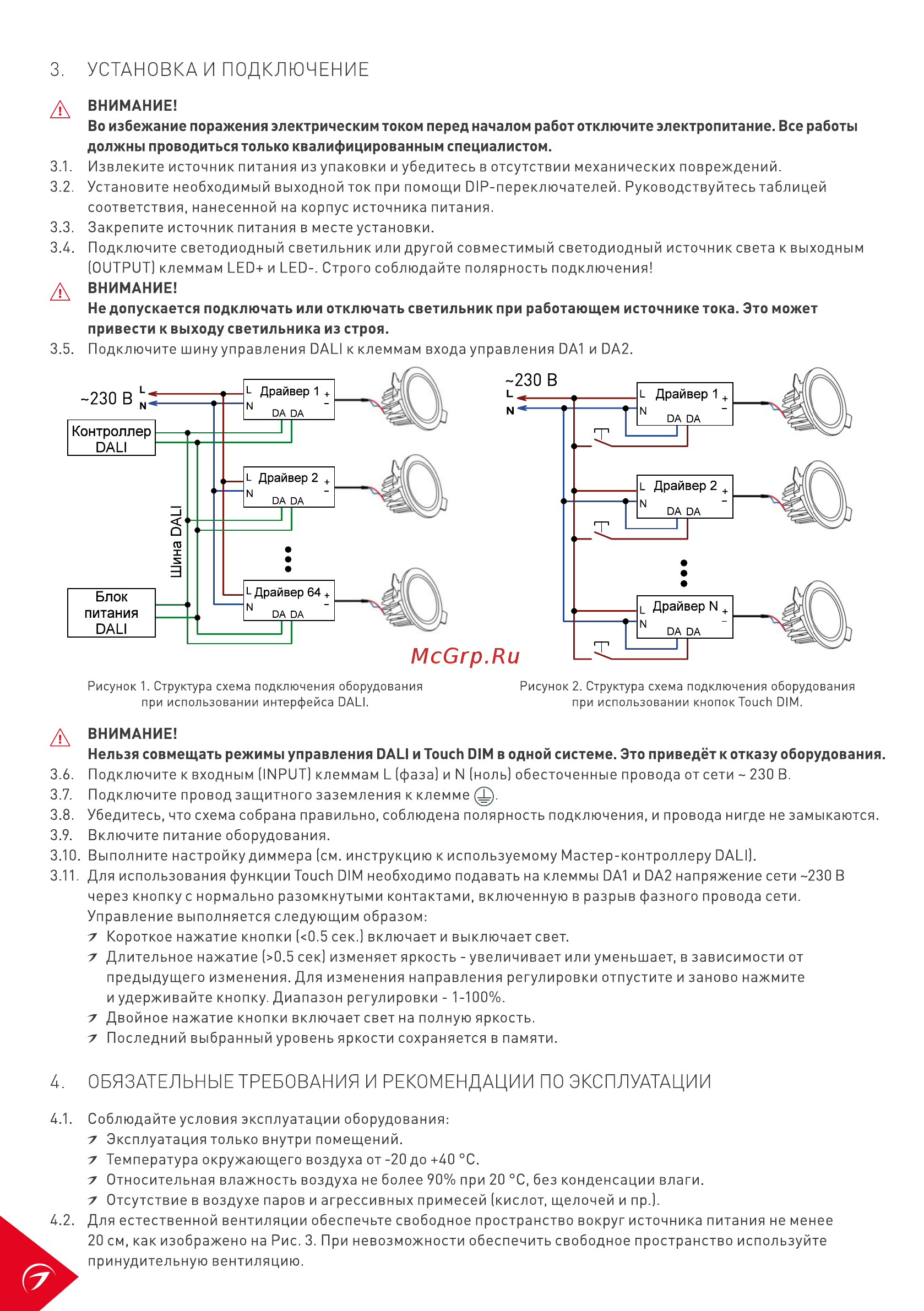

3 УСТАНОВКА И ПОДКЛЮЧЕНИЕ Д ВНИМАНИЕ Во избежание поражения электрическим током перед началом работ отключите электропитание Все работы должны проводиться только квалифицированным специалистом 3 1 Извлеките источник питания из у па ковки и убедитесь в отсутствии механических повреждений 3 2 Установите необходимый выходной ток при помощи DIP переключателей Руководствуйтесь таблицей соответствия нанесенной на корпус источника питания 3 3 Закрепите источник питания в месте установки 3 4 Подключите светодиодный светильник или другой совместимый светодиодный источник света к выходным OUTPUT клеммам LED и LED Строго соблюдайте полярность подключения Д ВНИМАНИЕ Не допускается подключать или отключать светильник при работающем источнике тока Это может привести к выходу светильника из строя 3 5 Подключите шину управления DALI к клеммам входа управления DA1 и DA2 Рисунок 1 Структура схема подключения оборудования при использовании интерфейса DALI Рисунок 2 Структура схема подключения оборудования при использовании кнопок Touch DIM Д ВНИМАНИЕ Нельзя совмещать режимы управления DALI и Touch DIM в одной системе Это приведёт к отказу оборудования 3 6 Подключите к входным INPUT клеммам L фаза и N ноль обесточенные провода от сети 230 В 3 7 Подключите провод защитного заземления к клемме X 3 8 Убедитесь что схема собрана правильно соблюдена полярность подключения и провода нигде не замыкаются 3 9 Включите питание оборудования 3 10 Выполните настройку диммера см инструкцию к используемому Мастер контроллеру DALI 3 11 Для использования функции Touch DIM необходимо подавать на клеммы DA1 и DA2 напряжение сети 230 В через кнопку с нормально разомкнутыми контактами включенную в разрыв фазного провода сети Управление выполняется следующим образом 7 Короткое нажатие кнопки 0 5 сек включает и выключаетсвет 7 Длительное нажатие 0 5 сек изменяет яркость увеличивает ил и уменьшает в зависимости от предыдущего изменения Для изменения направления регулировки отпустите и заново нажмите и удерживайте кнопку Диапазон регулировки 1 100 7 Двойное нажатие кнопки включает свет на полную яркость 7 Последний выбранный уровень яркости сохраняется в памяти 4 ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ 4 1 Соблюдайте условия эксплуатации оборудования 7 Эксплуатация только внутри помещений 7 Температура окружающего воздуха от 20 до 40 C 7 Относительная влажность воздуха не более 90 при 20 C без конденсации влаги 7 Отсутствие в воздухе паров и агрессивных примесей кислот щелочей и пр Для естественной вентиляции обеспечьте свободное пространство вокруг источника питания не менее 20 см как изображено на Рис 3 При невозможности обеспечить свободное пространство используйте принудительную вентиляцию
