18
19
Внимание:
• При пуске кондиционера горизонтальные
заслонки не должны быть слишком силь-
но повернуты вверх или вниз. В противном
случае может снизиться эффективность
охлаждения или обогрева.
• Во избежание нарушений в работе систе-
мы управления не поворачивайте горизон-
тальную заслонку вручную. При наруше-
нии нормальной работы горизонтальной
заслонки отключите кондиционер, выньте
вилку из розетки, через несколько минут
снова вставьте вилку в розетку и включи-
те кондиционер.
• Во избежание образования конденсата на
поверхности вертикальной заслонки и сте-
кания его на пол при продолжительной
работе в режимах охлаждения или осуше-
ния не направляйте поток воздуха вниз.
При повторном включении кондиционера
горизонтальная заслонка может оставать-
ся неподвижной около 10 с.
• Во время первого включения кондиционе-
ра при повороте горизонтальной заслонки
может раздаваться шум. Это нормально, не
обращайте на шум внимания.
Техническое обслуживание кондиционера
Чистка внутреннего блока и пульта ДУ
Прежде чем приступить к чистке, выньте вилку
из розетки.
• Чистку внутреннего блока и пульта ДУ выпол-
няйте сухой мягкой тканью.
• Если внутренний блок слишком загрязнен,
смочите ткань холодной водой.
• Снимите лицевую панель внутреннего блока,
промойте ее водой и вытрите насухо тканью.
Внимание:
Запрещается чистить пульт ДУ влажной
тканью.
Не пользуйтесь для чистки бензином, рас
-
творителями, чистящими порошками или
другими химически активными веществами.
Перед длительным перерывом в эксплуата-
ции кондиционера
• Включите кондиционер на несколько часов в
режиме вентиляции. Это позволит полностью
просушить его внутренние полости.
• Отключите кондиционер и выньте вилку из
розетки.
• Извлеките элементы питания из пульта ДУ.

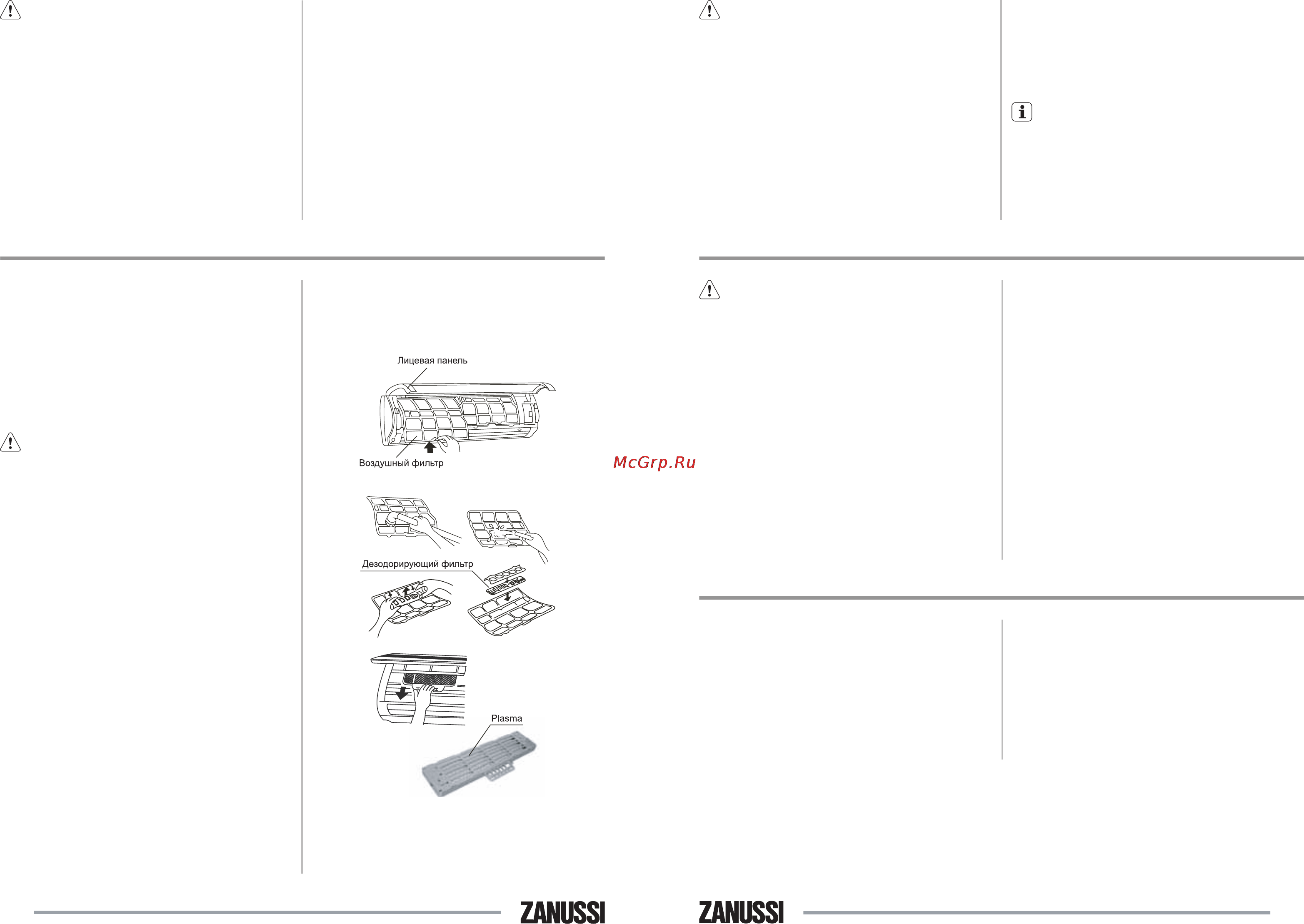

Чистка воздушных фильтров
Перед тем, как приступить к чистке, выньте вилку
из розетки.
Загрязнение фильтров приводит к снижению тепло-
и холодопроизводительности кондиционера.
Поэтому регулярно проводите чистку моющегося
и дезодорирующего фильтров.
• Откройте и поднимите лицевую панель до
щелчка. Возьмитесь за среднюю часть филь-
тра и потяните его вниз.
• Извлеките дезодорирующий фильтр из мою
-
щегося фильтра.
• Очистите моющийся фильтр с помощью воды
или пылесоса и высушите его.
• Очистите дезодорирующий фильтр
• Выньте электростатический фильтр из рамки,
как показано на рис. (не эксплуатируйте кон-
диционер без электростатического фильтра).
Внимание:
Во избежание поражения электрическим
током не касайтесь электростатического
фильтра в течение 10 мин. после открытия
воздухозаборной решетки.
Промойте фильтр слабым моющим средс-
твом или водой и просушите его на солнце
в течение двух часов.
Перед установкой фильтра на место про
-
верьте, не повреждены ли разрядный
электрод и рамка.
• Установите электростатический фильтр в
исходное положение.
Угольный фильтр/электростатический фильтр
Эти фильтры следует чистить очень осторожно!
Поместите фильтр в мыльный раствор на 20
минут, затем прополощите и высушите в течение
3 часов. После 4 - 5 чисток фильтр необходимо
заменить.
Примечание:
набор дополнительных высокоэффектив
-
ных фильтров (Plasma-фильтр, Bio-фильтр,
Витамин С-фильтр, Silver-lon-фильтр), а
также ионизатор вы можете приобрести у
местного торгового представителя компании.
Монтаж кондиционера
Внимание:
• Монтаж кондиционера должен быть осу
-
ществлен квалифицированным специа-
листом.
• Убедитесь, что параметры сети электро
-
питания соответствуют электрическим
характеристикам, указанным на заводской
табличке кондиционера.
• В линии электропитания должен быть
установлен автоматический выключатель
с заземлением или сетевой выключатель
с отключающей способностью, в 1,5 раза
превышающей максимальный потребляе-
мый ток агрегата.
• Если вилка кондиционера не соответс-
твует розетке сети электропитания, обра-
титесь к квалифицированному электрику
для замены розетки.
• Не эксплуатируйте кондиционер при пов
-
режденном кабеле электропитания. По
вопросу замены поврежденного кабеля
обратитесь к квалифицированному специ-
алисту.
• Позаботьтесь, чтобы шум и горячий воздух
от наружного блока не мешали соседям.
• При нарушении нормальной работы конди-
ционера обратитесь в сервисный центр.
• По вопросу перемещения или демонтажа
кондиционера обратитесь в специализи-
рованную организацию либо сервисный
центр.
• Не загораживайте воздухозаборные и
воздуховыпускные отверстия наружного
блока, так как это может привести к сни-
жению тепло- или холодопроизводитель-
ности.
Поиск и устранение неисправностей
При возникновении следующих неисправностей
отключите кондиционер, отсоедините его от
сети электропитания и обратитесь в сервисный
центр.
Неисправности:
• Часто мигают индикаторы (5 раз в секунду).
Вы отключили кондиционер и через две-три
минуты включили его снова, но индикаторы
продолжают мигать.
• Часто перегорает плавкий предохранитель
или срабатывает автоматический выключа-
тель.
• Внутрь кондиционера попала вода или посто-
ронние предметы.
• Плохо работает приемник сигналов пульта ДУ
или выключатель кондиционера.
• Другие нарушения в работе кондиционера.
