Zanussi ZACS-07HP N1 [6/15] Индикация пульта дистанционного управления
![Zanussi ZACS-09HP N1 [6/15] Индикация пульта дистанционного управления](/views2/1051373/page6/bg6.png)
10
11

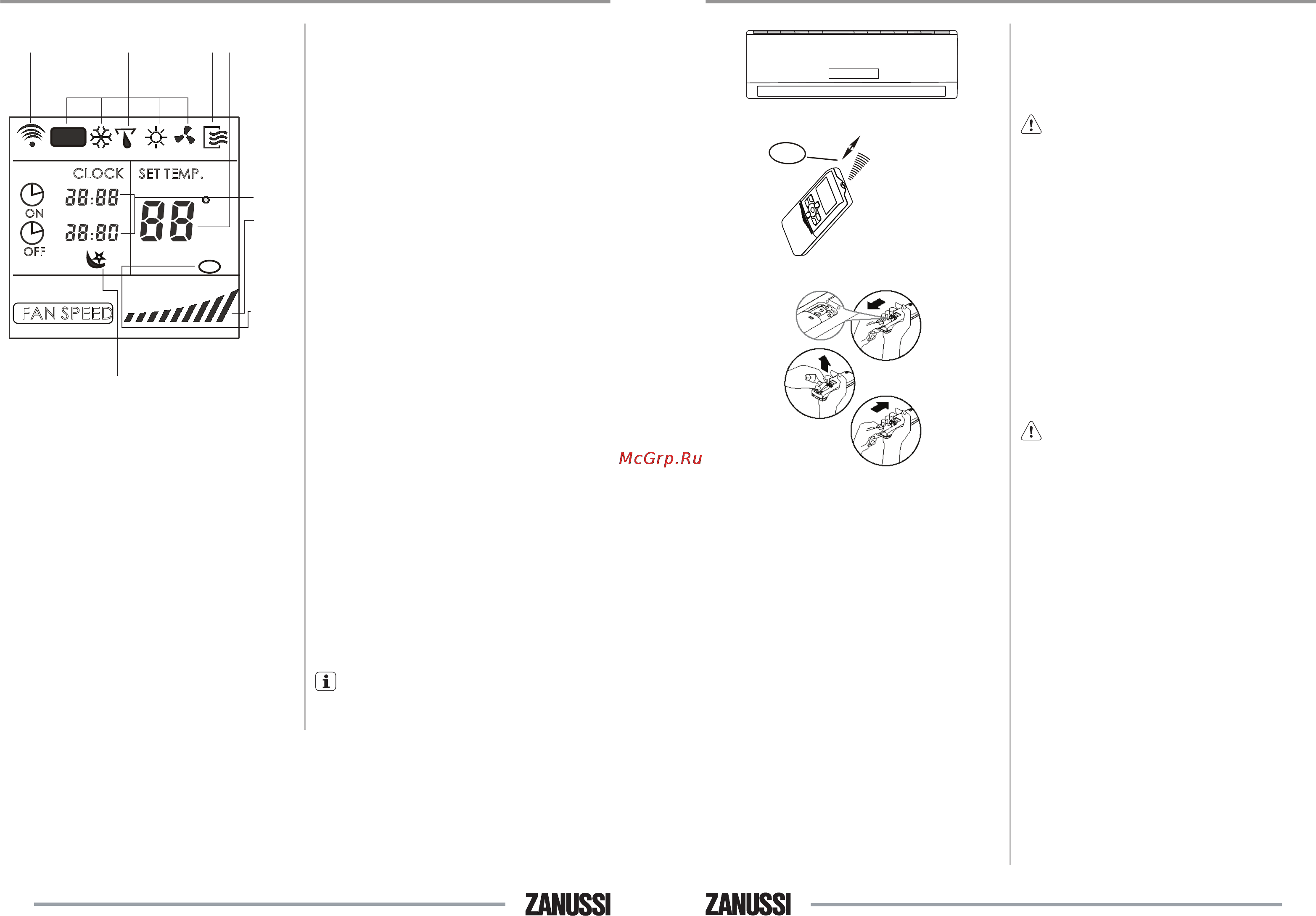

Индикация пульта дистанционного управления
1 Пиктограмма передачи команды.
Данный индикатор появляется, когда пульт
ДУ передает команду на внутренний блок
кондиционера.
Пиктограммы режимов работы.
Индикатор показывает, в каком режиме
работает кондиционер.
Пиктограмма состояния включен/выключен
(ON/OFF).
Индикатор показывает, включен или выклю
-
чен кондицио¬нер с пульта ДУ.
4 Цифровой индикатор установленной темпе-
ратуры.
Показывает заданную пользователем
температуру (во всех режимах кроме
ВЕНТИЛЯЦИЯ(FAN). Значение может быть
от 17 до 30оС.
5 Цифровой индикатор часов или таймера.
Показания часов на дисплее есть толь
-
ко тогда, когда таймеры выключены.
Показывает значения от 00:00 до 23:50 в
режиме таймера. Когда включена функция
авто-таймер (AUTO-ON/OFF) на дисплее
индицируются значения тайме¬ра вклю-
чения и выключения, для просмотра теку-
щего времени необходимо нажать кнопку
(CLOCK).
6 Индикатор скорости вентилятора внутрен-
него блока.
Показывает режим работы венти-
лятора АВТОМАТИЧЕСКАЯ (AUTO)
- НИЗКАЯ - СРЕДНЯЯ - ВЫСОКАЯ. В
режимах АВТОМАТИЧЕСКИЙ (AUTO) и
ОСУШЕНИЕ(DRY) показывает режим
AUTO.
7 Пиктограмма включения блокировки.
Индицируется при включенном режиме бло
-
кировки (LOCK).
8 Пиктограмма включенного режима сна
(SLEEP).
Индицируется при включенном режиме сна
(SLEEP).
Примечание:
Полная индикация на дисплее пульта ДУ
указана на рисунке только для примера.
CLOCK
E
O
N
OFF
S
ET
TE
MP
.
FAN SPEED
AUT O
F
Работа с пультом дистанционного управления
Расположение пульта ДУ в помещении
Располагайте пульт ДУ в прямой видимости от
внутреннего блока кондиционера, и на рассто-
янии не превышающем 8 метров. Это особенно
важно при работе с таймером.
Внимание:
Стены, двери, занавесы, предметы мебели,
и т.д. загораживающие прямую видимость
от пульта ДУ до внутреннего блока конди-
ционера блокируют работу пульта ДУ. Не
допускайте попадания любых жидкостей
на пульт ДУ. Не допускайте попадания пря-
мых солнечных лучей на пульт ДУ и панель
управления внутреннего блока. Некоторые
электрические устройства могут вызывать
помехи в работе пульта ДУ.
Замена элементов питания
В пульте ДУ используются два щелочных элемен-
та питания типа LR03. Сдвиньте нижнюю крышку
пульта ДУ, и установите, соблюдая указанную
полярность элементы питания. Установите крыш-
ку на место. После замены элементов питания
установите показания часов пульта ДУ.
Внимание:
• При замене батарей не используйте ранее
работавшие элементы питания, или эле-
менты питания разных типов. Это может
привести к поломке пульта ДУ.
• Если вы не используете пульт ДУ несколь
-
ко недель или более, удалите элементы
питания из пульта ДУ.
• Нормальный срок службы элементов пита-
ния в пульте ДУ не превышает 6 месяцев.
В случае задержки или затрудненности
передачи команд от пульта ДУ замените
элементы питания.
• Всегда следите за тем, чтобы в прямой
видимости между пультом ДУ и внутренним
блоком кондиционера не было препятствий
для нормальной передачи сигнала.
• Исключите попадания любых жидкостей
на пульт ДУ.
• Защищайте пульт ДУ от действия прямого
солнечного света и воздействия высоких
температур.
• Не допускайте попадания прямого сол-
нечного света на панель управления кон-
диционера, это может вызвать перебои в
управлении с пульта ДУ.
• Исключите воздействие на пульт ДУ элек-
тромагнитных полей, это может привести к
его некорректной работе.
8m
