Коэрцитиметр-структуроскоп портативный КСП-01. Руководство по эксплуатации

КСП01.082019-РЭ 17

8. Приложение 1. Схемы присоединения к разъемам

коэрцитиметра

В коэрцитиметре используется разъём байонетного типа FQ14, в

модифицированных версиях прибора используется гнездо типа

5.5х2.5мм. Ответные части разъемов входят в состав кабелей-

переходников или интерфейсных кабелей и не требуют монтажа со

стороны пользователя. В качестве справки далее приводится

детальное описание назначения соответствующих контактов по

каждому типу разъёма. Маркировка контактов разъемов

представлена условно.

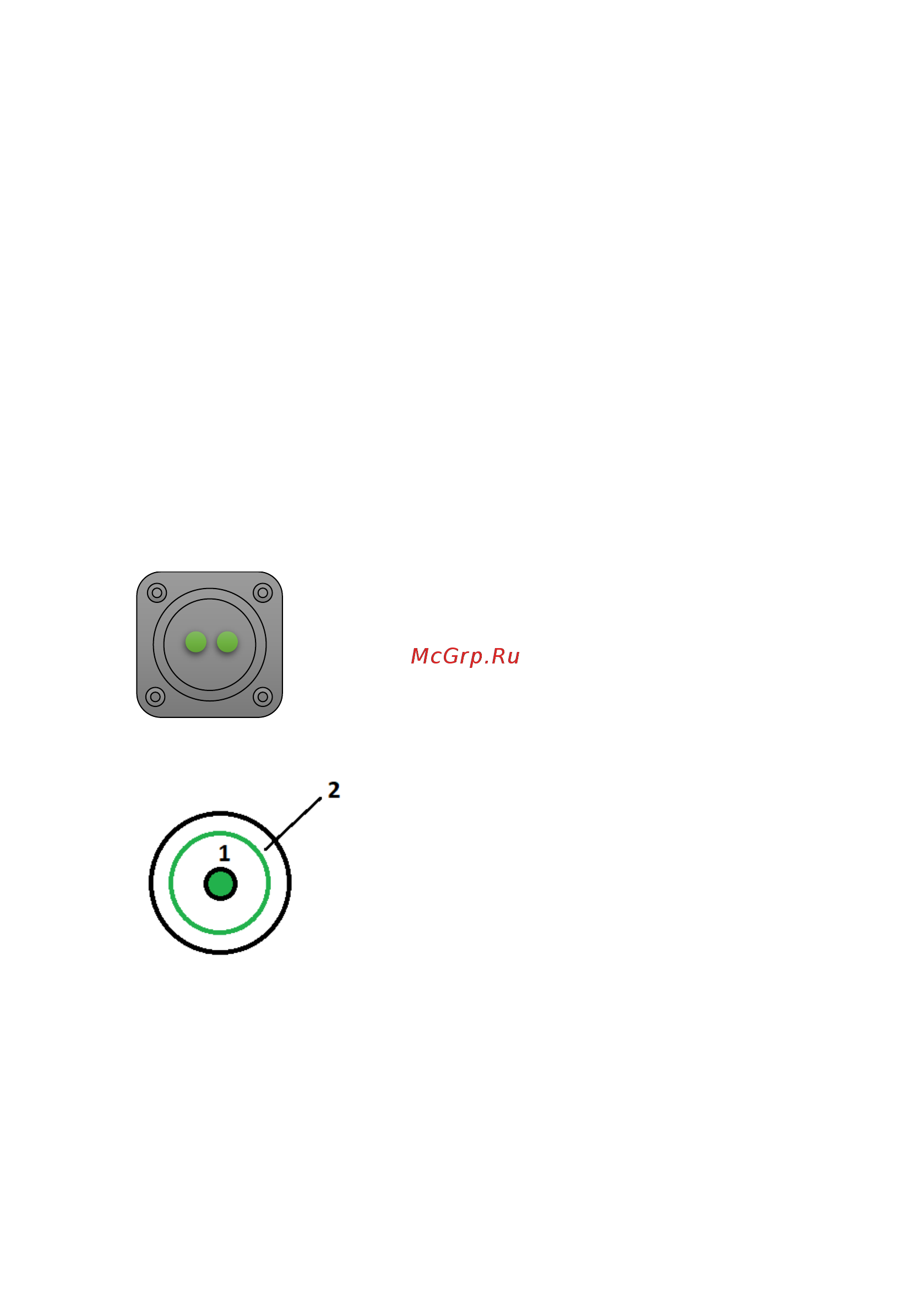

Разъем «Питание»

Используется для подключения внешнего зарядного устройства.

гнездо типа 5.5х2.5

1 — «плюс» источника питания

2 — «минус» источника питания
