Установка прибора должна выполняться
квалифицированным специалистом с соблюдением
действующих правил техники безопасности и установки
оборудования. Изготовитель снимает с себя всякую
ответственность за материальный ущерб или травмы
людей и животных, которые могут быть вызваны
несоблюдением правил, изложенных в этой главе.
Подключение к электрической сети
•
Прежде чем включать варочную панель в сеть,
необходимо выполнить подсоединение электрических
проводов.
•
Подключение к электрической сети должно
производиться в соответствии с нормами,
установленными местным предприятием по
электроснабжению.
•
Проверьте, чтобы напряжение, указанное на
паспортной табличке, расположенной на дне
устройства, соответствовало напряжению сети в
Вашем доме.
•
Заземление данного прибора обязательно по закону.
используйте провода (включая заземляющий провод)
только указанного сечения.
•
Для подключения варочной панели к электрической
сети используйте кабель типа H05 RR/F (см. таблицу
“Напряжение питания”).
Длина кабеля электропитания
должна быть
достаточной для того, чтобы варочную панель
можно было снять с рабочего стола; при этом
кабель должен быть расположен таким образом,
который исключал бы возможность его
повреждения или перегрева из/за касания с основанием
самой варочной панели.
Не используйте удлинители.
Напряжение питания
В случае, если варочная панель уже оснащена
сетевым шнуром, следуйте указаниям,
приведенным на прикрепленной к нему табличке.
Выполните неразъемное подсоединение к сети
электропитания через многополюсный
размыкатель с минимальным расстоянием между
разомкнутыми контактами 3 мм.
Подключение к клеммной колодке
Подсоедините желто/зеленый заземляющий провод к
клемме с символом . Этот провод должен быть
длиннее остальных проводов.
1.
Снимите крышку с клеммной коробки (
A
), открутив
крепежный винт, и вставьте крышку в шарнирное
соединение (
B
) клеммной коробки.
2.
Удалите около 70 мм оболочки кабеля
электропитания
3.
Удалите около 10 мм оболочки проводов. Вставьте
кабель электропитания в кабельную втулку и
подсоедините провода к клеммной колодке в
соответствии с находящейся рядом с ней схемой.
4.
Закрепите кабель электропитания с помощью
кабельной втулки.
5.
Закройте крышку (
C
) и привинтите ее к клеммной
коробке при помощи снятого ранее винта – пункт (1).
При каждом подключении к сети в течение
нескольких секунд варочная панель выполняет
автоматическую проверку.

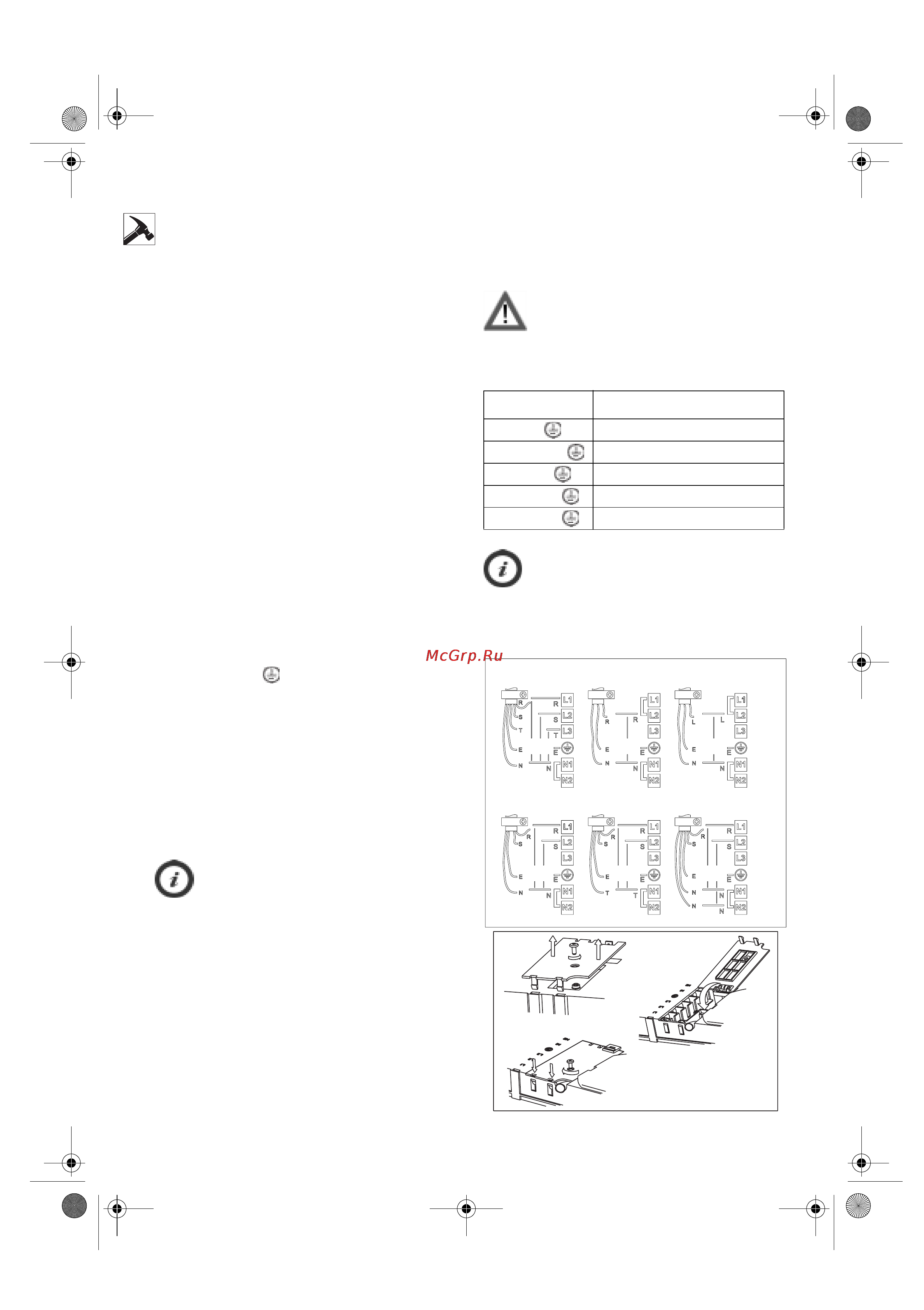

УСТАНОВКА и ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ
СЕТИ
Проводники Количество и площадь
сечения
230 В ~ +
3 X 4 мм
2
230/240 В ~ +
3 X 4 мм
2
(только для Австралии)
230 В 3 ~ +
4 X 1,5 мм
2
400 В 3N ~ +
5 X 1,5 мм
2
400 В 2N ~ +
4 X 1,5 мм
2
230V
230V
230V
230V
230V
230V
230V
230V
230V
230V
230V
A
B
C
400 В 3N ~ 230 В ~
230/240В~ТОЛЬКО ДЛЯ АВСТРАЛИИ
230В~ТОЛЬКО ДЛЯ ВЕЛИКОБРИТАНИИ
400 В 2N ~
230 В 3~
ТОЛЬКО ДЛЯ БЕЛЬГИИ
400 В 2N~
ТОЛЬКО ДЛЯ ГОЛЛАНДИИ
