118
Установка и крепление
Работники, выполняющие подключение, несут
ответственность за возможные повреждения,
вызванные неправильным подсоединением.
Для обеспечения правильного
функционирования прибора, его следует
устанавливать на идеально ровной поверхности.
Толщина рабочей поверхности должна составлять
20/50 мм.
В случае необходимости вырежьте надлежащие выемки в
рабочей поверхности и в кухонной мебели. Очистите
выемку от стружки, которая может пагубно сказаться на
функционировании прибора.

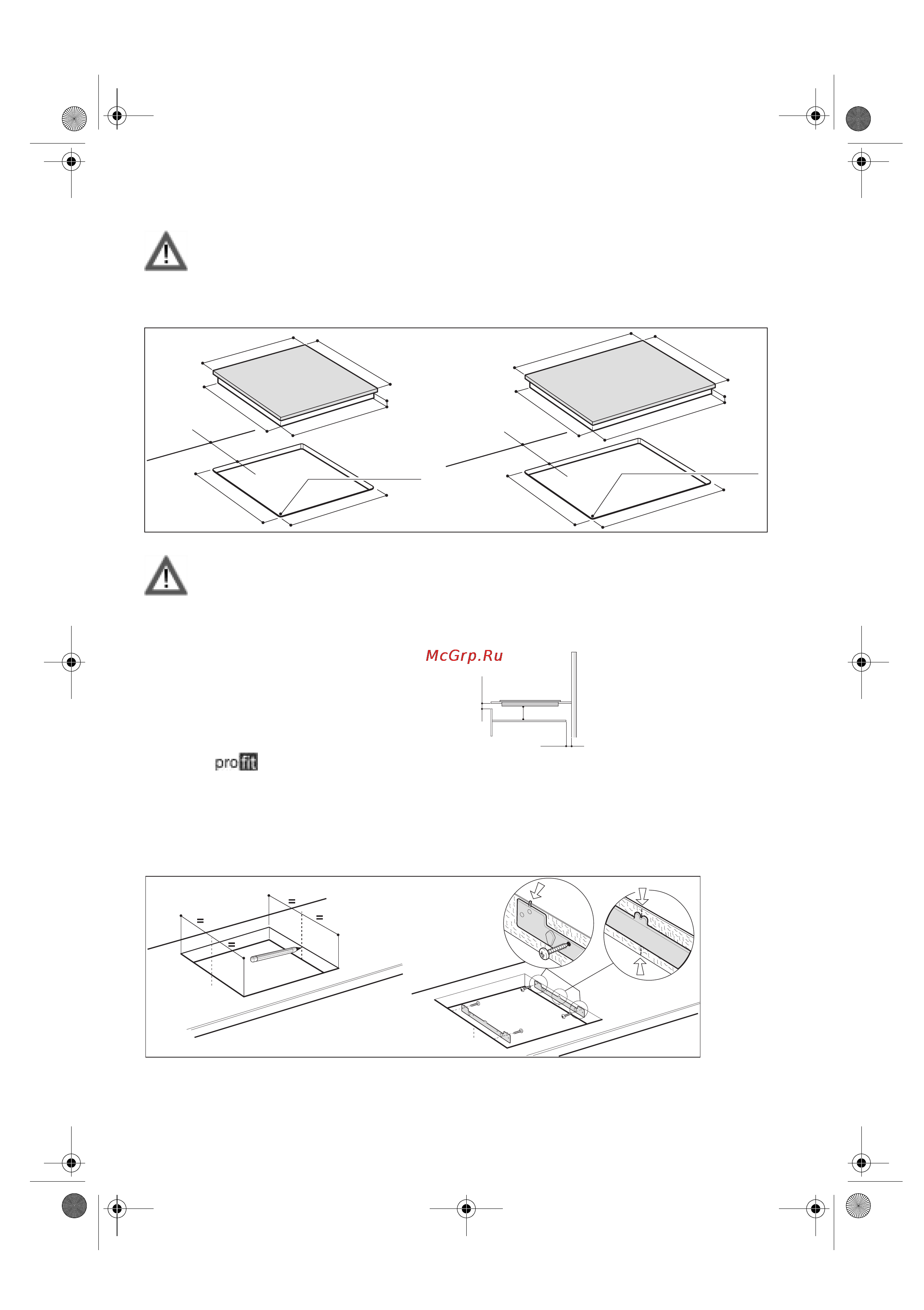

Размеры выемки указаны на расположенном ниже рисунке.
В случае
установки “заподлицо” или на
мраморную рабочую поверхность
,
обратитесь в службу технической помощи за
специальным установочным комплектом и
необходимой информацией.
• 4812 310 19277 КОМПЛЕКТ для установки плиты
вровень с мраморной столешницей
• 4801 211 00112 КОМПЛЕКТ для установки плиты
заподлицо
Для обеспечения правильного функционирования
прибора, его следует устанавливать на идеально ровной
поверхности.
Толщина рабочей поверхности должна составлять
20/50 мм.
В случае необходимости вырежьте надлежащие выемки в
рабочей поверхности и в кухонной мебели. Очистите
выемку от стружки, которая может пагубно сказаться на
функционировании прибора.
Расстояние между нижней поверхностью индукционной
варочной панели и кухонной мебелью (или
разделительной панелью) должно соответствовать
размерам, указанным на изображенном рядом рисунке. В
случае установки мебели в виде “колонны” рядом с
варочной панелью минимальное расстояние от колонны
до края варочной панели должно составлять 100 мм.
Сборка
1.
Установите пружинные зажимы (
A
) в
соответствующие гнезда на ободе варочной панели
(рис. 3), если они еще не установлены.
2.
Определите центр боковых сторон выемки для
встраивания (рис. 1)
3.
Установите скобы (
C
) по центру боковых сторон,
совместив их верхний край с поверхностью рабочего
стола (рис .2).
4.
Закрепите скобы при помощи 4 винтов, входящих в
комплект поставки (
B
), используя предназначенные
для этого отверстия.
5.
Вставьте варочную панель в подготовленную выемку,
проследив за тем, чтобы пружинные зажимы (
A
)
защелкнулись на соответствующих выступах (рис. 4).
580
510
483
553
мин. 50
770
483
510
742
R мин. 6,5
макс. 8
мин. 50
52
560
490
490
750
52
R мин. 6,5
макс. 8
Размеры, мм
+2
0
+1
0
+2
0
+2
0
+1
0
+2
0
мин.
мин. 20
мин.
C
B
рис .2
рис. 1
31901439RUS.fm Page 118 Friday, May 16, 2008 5:41 PM
