Руководство по эксплуатации вакуумно-подметальной машины Park Ranger 2150

Сигнализация о перегрузке не работает

1. Мощность не включена.

2. Разъём 12 В не подсоединён. (См. стр. 11)

3. Предохранитель для выхода мощности перегорел.

(См. руководство по эксплуатации на базовый блок)

4. Разъём на кабеле ослаблен; убедитесь, что все

провода должным образом подсоединены:

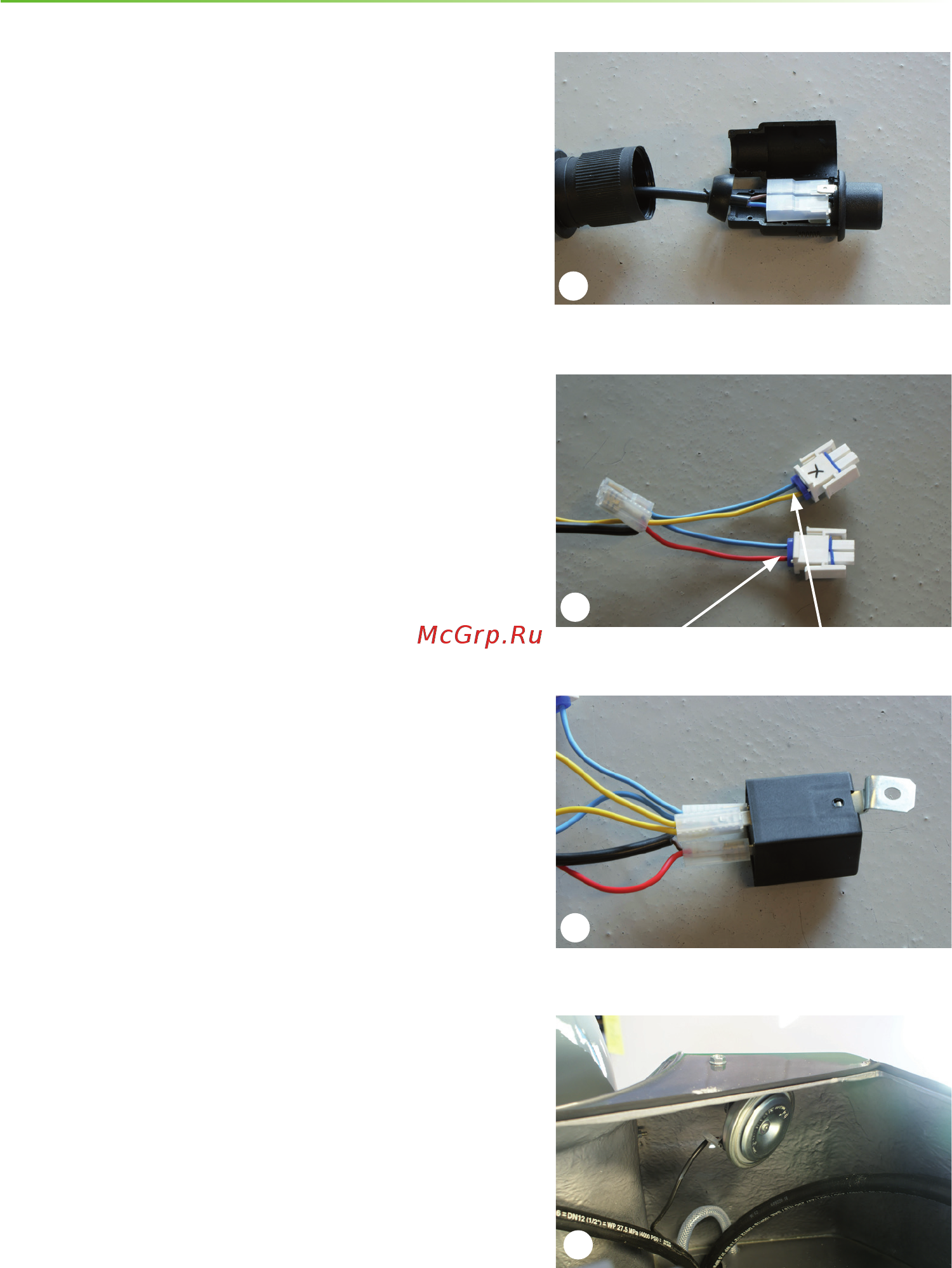

Разъём 12 В

Коричневый к + и синий к -. (Рисунок 1)

Многоштырьковый разъём (рисунок 2)

Убедитесь, что кабель к водяному насосу подключён к

разъёму с красным и синим проводами.

Убедитесь, что кабель к динамику подключён к

разъёму с синим и жёлтым проводами.

Реле

Синий на штырьке 31, красный на штырьке 49 и

жёлтый на штырьке 49a. (Как на рисунке 3)

Динамик

Убедитесь, что разъём подключён к динамику.

(Рисунок 4)

5. Обращайтесь к своему дистрибьютору по вопросам

обслуживания/обнаружения неисправностей.

Коричневый провод к + и синий провод к -.

Синий/красный к насосу – синий/жёлтый к

динамику

Проверьте штырьки на реле

Убедитесь, что разъём подключён к динамику
