Руководство по эксплуатации вакуумно-подметальной машины Park Ranger 2150

2.2 Сборка/разборка

Крепёж стандартных щёток

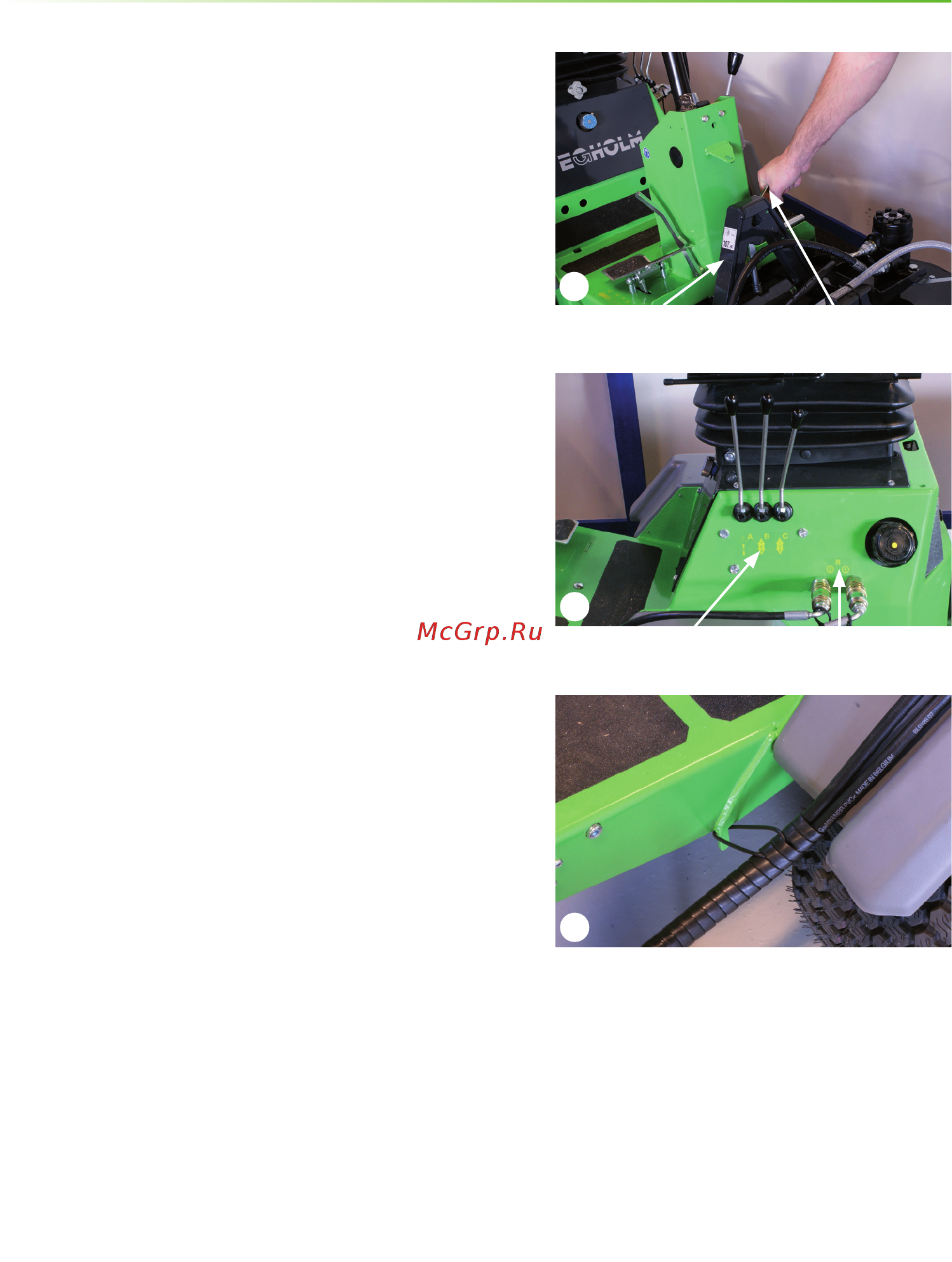

1. Поверните зажимную рукоятку в крайнее левое

положение. (Рисунок 1)

2. Приближайте передние щётки к машине, пока две

треугольные рамы не будут сцеплены.

3. Поднимайте треугольную раму при помощи рычага

A с левой стороны машины, пока щётки не будут

свободно подвешены над землёй. (Рисунок 2)

4. Зафиксируйте передние щётки на треугольной

раме, переводя зажимную рукоятку в крайнее правое

положение.

5. Подсоедините два гидравлических шланга от

передних щёток при помощи B-выходов с левой

стороны машины. (Рисунок 2)

6. Прикрепите гидравлические шланги при помощи

резинового кольца к скобе под подножкой для

гарантии того, что шланги правильно расположены

над ограждением. (Рисунок 3)

Руководство по эксплуатации

Треугольные рамы Зажимная рукоятка

Рычаг A, B, C B-выходы

Крепление при помощи резинового кольца
