РА1.017.000 РЭ

10 РЭ ПАРМА УАЧР 12

3 Устройство и работа

3.1 Общие сведения

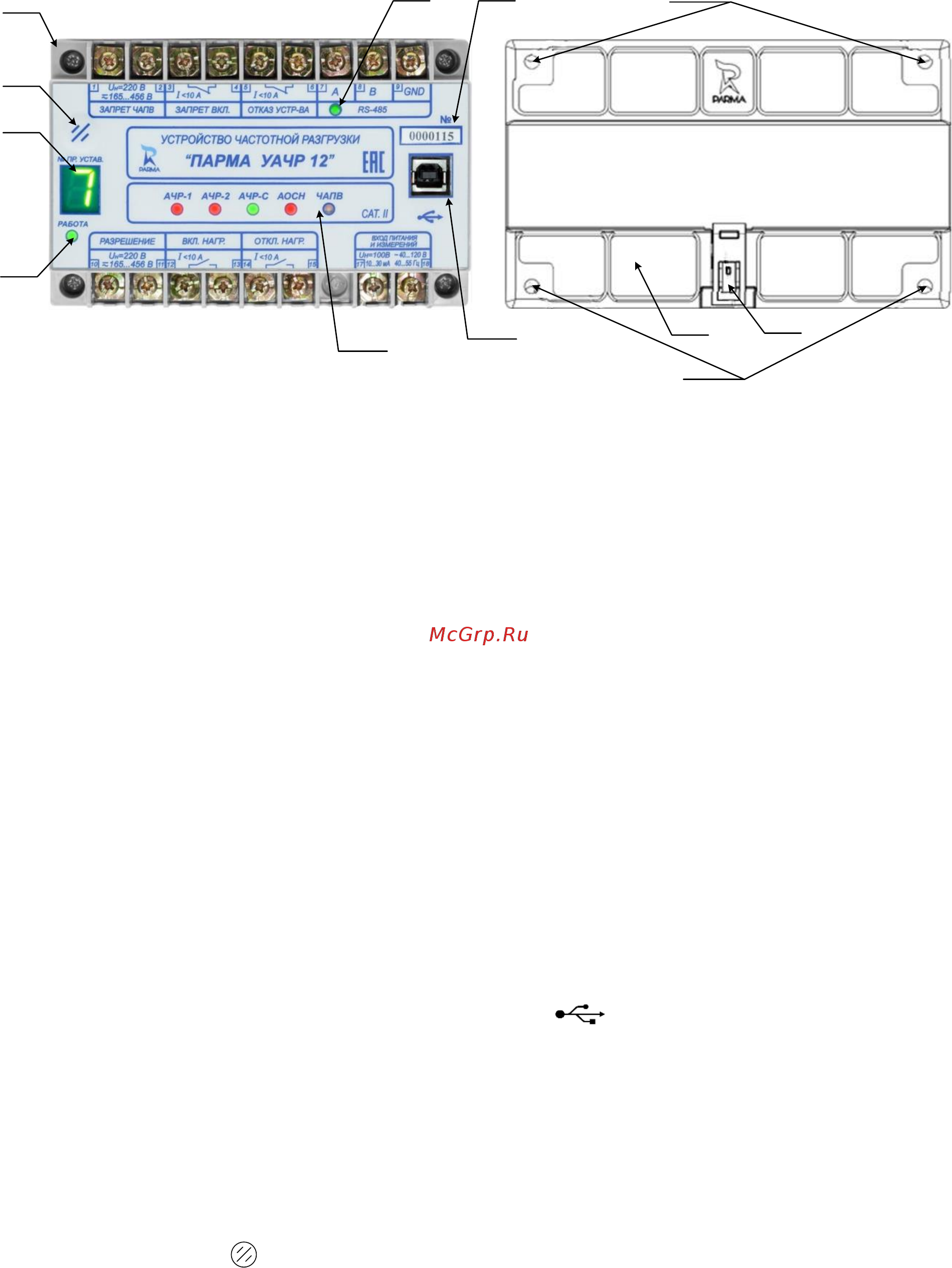

3.1.1 Внешний вид УАЧР показан на рисунке 1.

Рисунок

1 – Внешний вид УАЧР

3.1.2 Корпус УАЧР выполнен из материала термопласт ABS. Все органы индикации и

управления размещены на передней панели крышки корпуса (19), присоединительные

клеммы (1 – 18) размещены в углублениях крышки (19).

3.1.3 На обратной стороне корпуса (27) имеется защёлка (28) для фиксации УАЧР на

DIN-рейке шириной 35 мм. Отверстия (29) предназначены для монтажа на ровную

поверхность с помощью винтов или саморезов диаметром до 4 мм.

3.1.4 На крышке (19) расположены:

– (1 – 6, 10 – 15) – клеммы для подключения УАЧР к внешним цепям управления и

сигнализации;

– (7 – 9) – клеммы для подключения УАЧР к интерфейсу связи RS-485;

– (17 – 18) – вход питания, совмещенный с измерительным входом, для измерения

частоты и напряжения переменного тока. Подключается к контролируемым цепям, что

позволяет обходиться без дополнительного источника оперативного питания во всем

диапазоне измерений;

– (20) – светодиод-индикатор обмена данными через порт RS-485;

– (21) – окно с заводским номером;

– (22) – разъём USB (тип В), обозначен " ". Используется для доступа к

конфигурации УАЧР, а также для обновления встроенного ПО. После использования в разъём

следует вставить штатную заглушку;

– (23) – светодиоды состояния и режимов работы УАЧР;

– (24) – светодиод состояния диагностики УАЧР;

– (25) – "№ ПР. УСТАВ." – семисегментный цифровой индикатор активной программы

уставок;

– (26) – кнопка " " (квитирование) для сброса индикации срабатывания функций УАЧР.
