РА1.017.000 РЭ
РЭ ПАРМА УАЧР 12 11
3.2 Устройство
3.2.1 Функциональная схема УАЧР представлена на рисунке 2. Принцип действия
УАЧР основан на непрерывном измерении частоты и мгновенных значений входного
напряжения, вычислении скоростей изменения частоты и напряжения.
Д.Вход 1
Энерго-
независимая
память
событий
Часы
реального
времени
RS-485
USB
CPU
ФНЧ АЦП
Блок питания
uU
Индикация
9 8
7
6
5
1
2
34
1110
№ ПР. УСТАВ. РАБОТА АЧР-1 АЧР-2 АЧР-С АОСН ЧАПВ
Квитирование
А
В
GND
ПК
~ 100 B (~ 380 B)
"ЗАПРЕТ ЧАПВ"
"РАЗРЕШЕНИЕ"
"ОТКЛ. НАГР."
"ВКЛ. НАГР."
"ЗАПРЕТ ВКЛ."
"ОТКАЗ УСТР-ВА"
1
2
10
11
14
15
12
13
3
4
5
6
7
8
9
17
18
Д.Вход 2
К1
К2
К3
К4

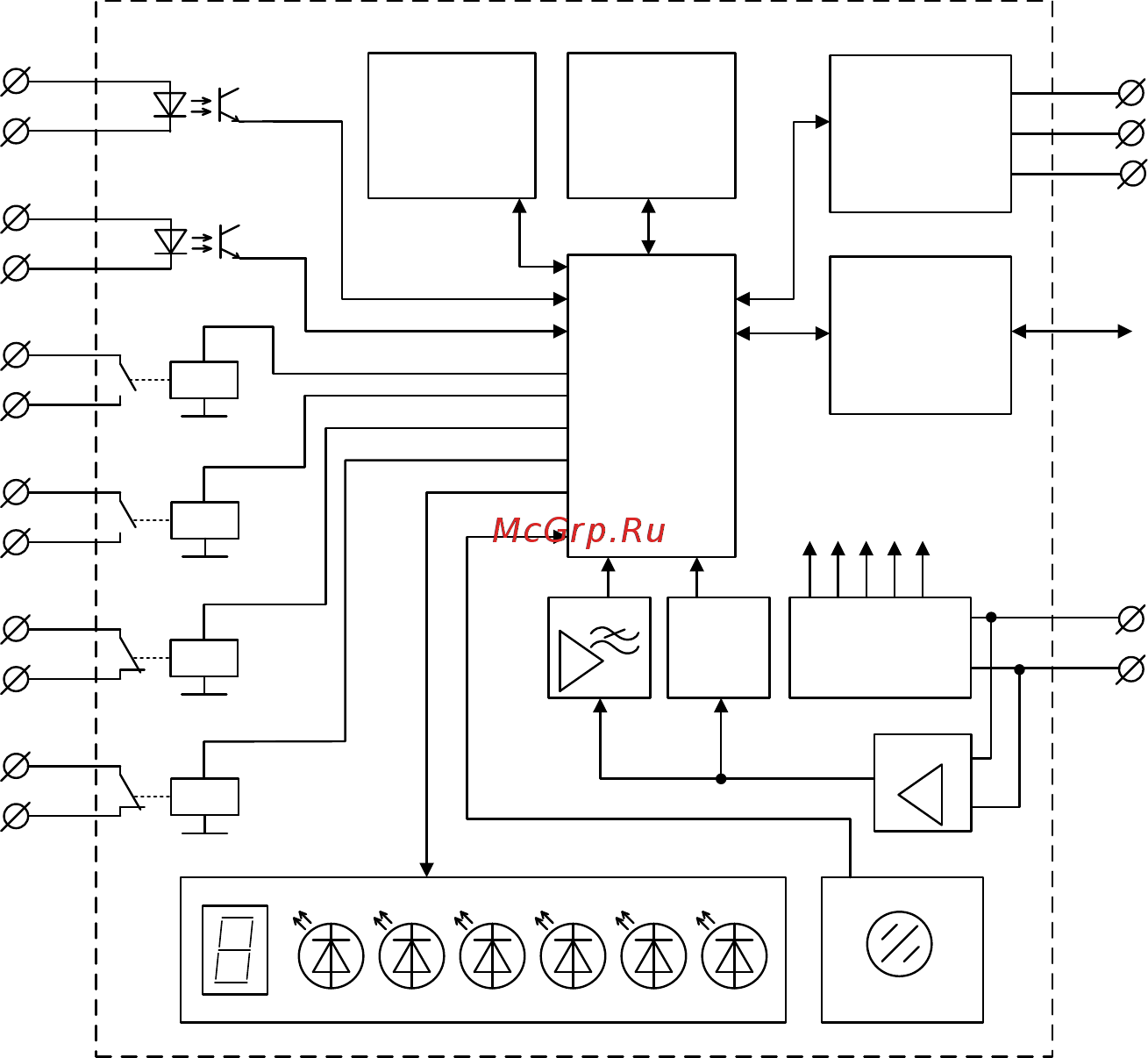

Рисунок
2 Функциональная схема УАЧР
3.2.2 Входное напряжение переменного тока поступает на блок питания (1), а также на
преобразователь уровней напряжения (2). Блок питания вырабатывает напряжения питания
для всех узлов схемы. Преобразователь уровня служит для согласования уровня напряжения
сети со входом АЦП (3) и фильтра нижних частот ФНЧ (4). С выходов АЦП (3) и ФНЧ (4)
сигнал поступает в микроконтроллер CPU (5). Фильтр нижних частот выделяет во входном
сигнале первую гармонику. Далее отфильтрованный сигнал поступает в микроконтроллер, где
измеряется его частота.
3.2.3 УАЧР снабжён гальванически развязанным интерфейсом USB (6) для
подключения к ПК и гальванически развязанным интерфейсом RS-485 (7) для связи с АСУ.
3.2.4 Для фиксации времени и даты событий и осциллограмм в УАЧР предусмотрены
часы реального времени (8) и энергонезависимая память (9), куда записываются события и
осциллограммы, снабжённые метками времени. Последующее считывание возможно по
любому из имеющихся интерфейсов.
3.2.5 УАЧР имеет два гальванически развязанных дискретных входа для подачи
управляющих сигналов:
"ЗАПРЕТ ЧАПВ";
"РАЗРЕШЕНИЕ".
