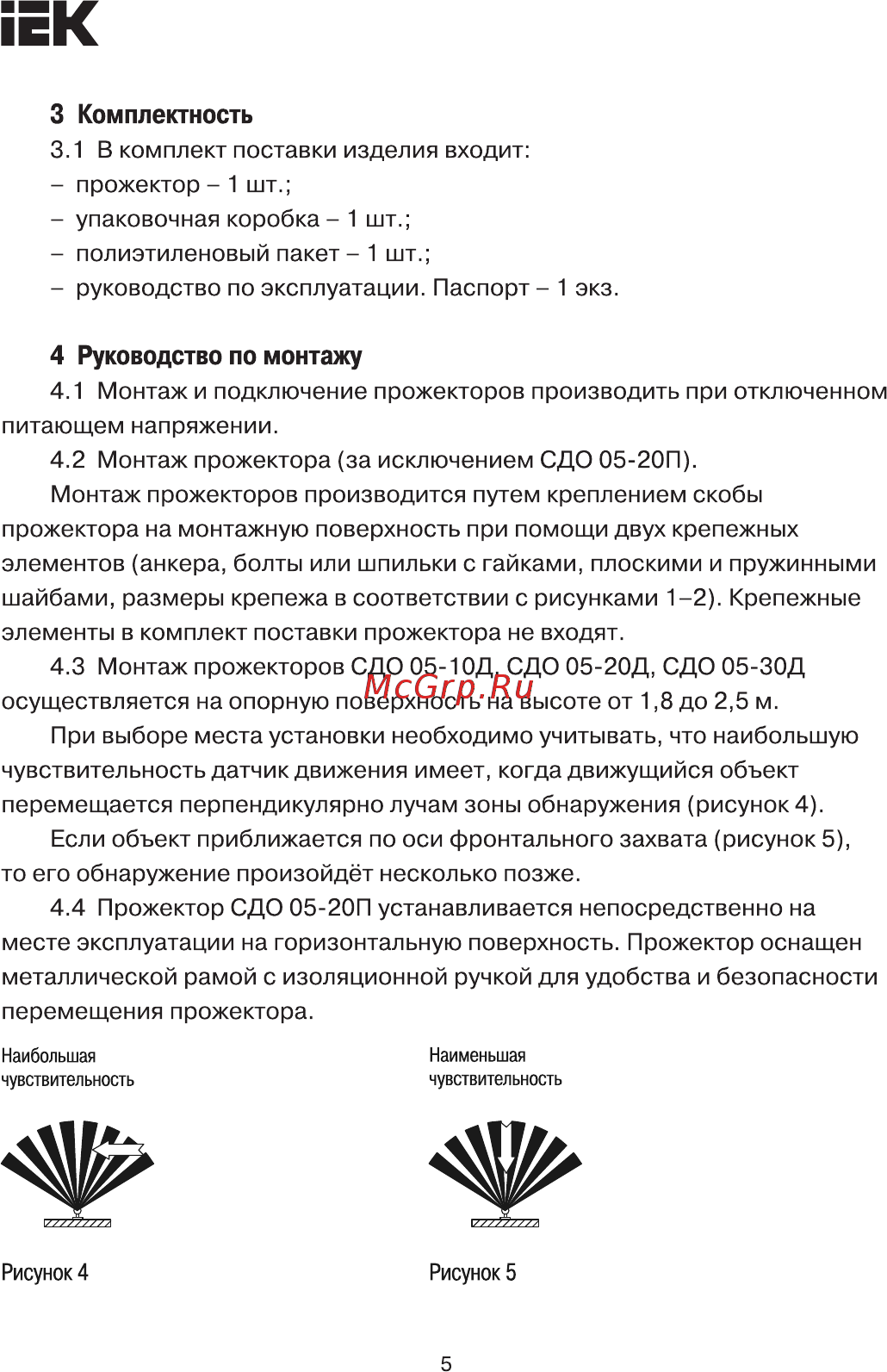

ЕК 3 Комплектность 3 1 В комплект поставки изделия входит прожектор 1 шт упаковочная коробка 1 шт полиэтиленовый пакет 1 шт руководство по эксплуатации Паспорт 1 экз 4 Руководство по монтажу 4 1 Монтаж и подключение прожекторов производить при отключенном питающем напряжении 4 2 Монтаж прожектора за исключением СДО 05 20П Монтаж прожекторов производится путем креплением скобы прожектора на монтажную поверхность при помощи двух крепежных элементов анкера болты или шпильки с гайками плоскими и пружинными шайбами размеры крепежа в соответствии с рисунками 1 2 Крепежные элементы в комплект поставки прожектора не входят 4 3 Монтаж прожекторов СДО 05 1 ОД СДО 05 20Д СДО 05 30Д осуществляется на опорную поверхность на высоте от 1 8 до 2 5 м При выборе места установки необходимо учитывать что наибольшую чувствительность датчик движения имеет когда движущийся объект перемещается перпендикулярно лучам зоны обнаружения рисунок 4 Если объект приближается по оси фронтального захвата рисунок 5 то его обнаружение произойдёт несколько позже 4 4 Прожектор СДО 05 20П устанавливается непосредственно на месте эксплуатации на горизонтальную поверхность Прожектор оснащен металлической рамой с изоляционной ручкой для удобства и безопасности перемещения прожектора Наибольшая Наименьшая чувствительность чувствительность Рисунок 4 Рисунок 5 5
