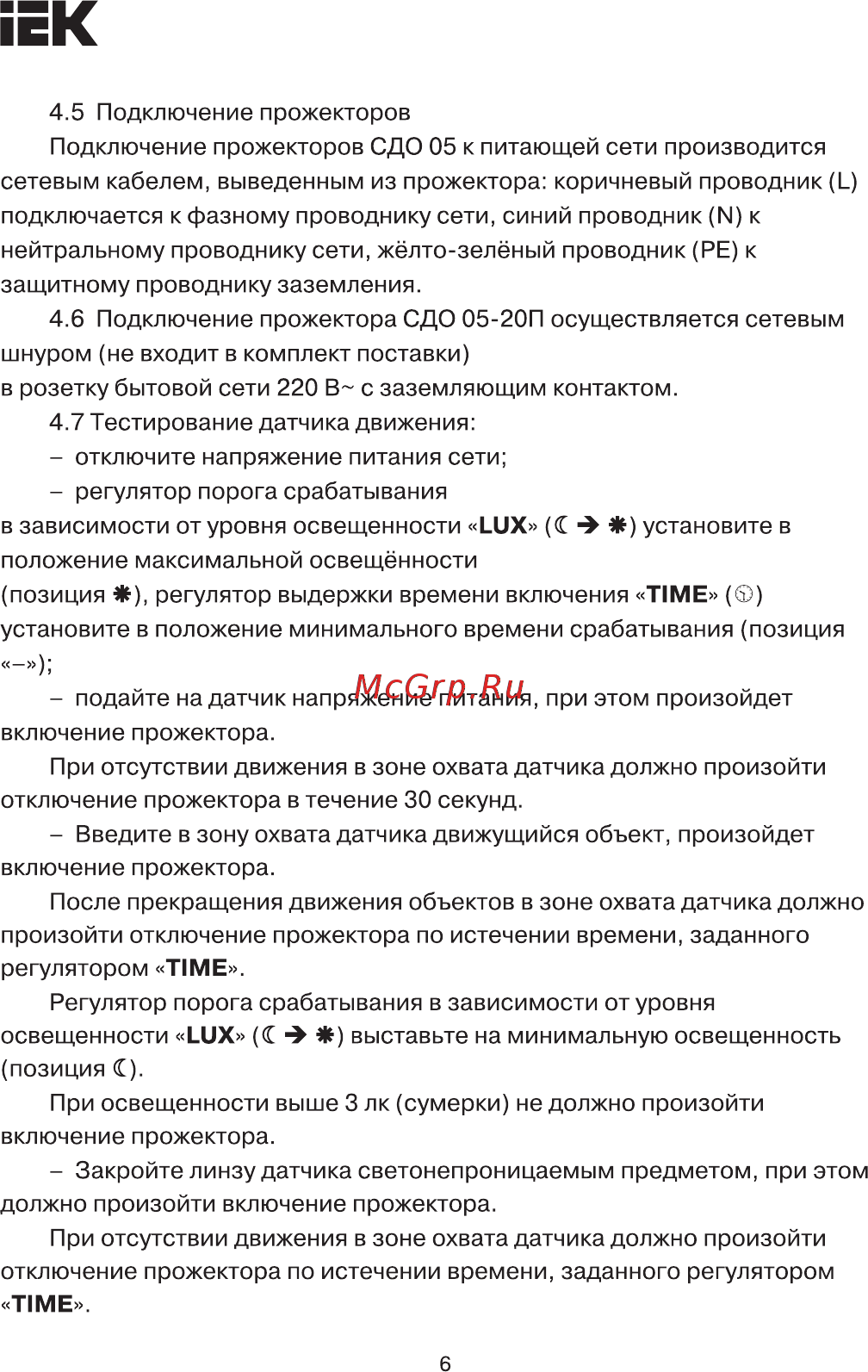

EK 4 5 Подключение прожекторов Подключение прожекторов СДО 05 к питающей сети производится сетевым кабелем выведенным из прожектора коричневый проводник L подключается к фазному проводнику сети синий проводник N к нейтральному проводнику сети жёлто зелёный проводник РЕ к защитному проводнику заземления 4 6 Подключение прожектора СДО 05 20П осуществляется сетевым шнуром не входит в комплект поставки в розетку бытовой сети 220 В с заземляющим контактом 4 7 Тестирование датчика движения отключите напряжение питания сети регулятор порога срабатывания в зависимости от уровня освещенности LUX С установите в положение максимальной освещённости позиция регулятор выдержки времени включения TIME установите в положение минимального времени срабатывания позиция подайте на датчик напряжение питания при этом произойдет включение прожектора При отсутствии движения в зоне охвата датчика должно произойти отключение прожектора в течение 30 секунд Введите в зону охвата датчика движущийся объект произойдет включение прожектора После прекращения движения объектов в зоне охвата датчика должно произойти отключение прожектора по истечении времени заданного регулятором TIME Регулятор порога срабатывания в зависимости от уровня освещенности LUX Í выставьте на минимальную освещенность позиция С При освещенности выше 3 лк сумерки не должно произойти включение прожектора Закройте линзу датчика светонепроницаемым предметом при этом должно произойти включение прожектора При отсутствии движения в зоне охвата датчика должно произойти отключение прожектора по истечении времени заданного регулятором TIME 6
