Iek СДО 07-10 IP65 серый LPDO701-10-K03 [5/9] Монтаж прожекторов производится путем крепления скобы

Содержание

• Прожекторы светодиодные серии сдо 07 1
• Страница 1 1
• Продолжение таблицы 1 2
• Страница 2 2
• Габаритные и установочные размеры прожекторов приведены 3
• На рисунках 1 3 3
• Страница 3 3
• Таблица 2 3
• Рисунок 1 4
• Рисунок 2 4
• Страница 4 4
• Если объект приближается по оси фронтального захвата рисунок 5 5
• Кой эксплуатации электроустановок потребителей глава 2 2 птээп и с постановлением правительства российской федерации от 25 апреля 2012 года 390 о противопожарном режиме 5
• Комплектность 3 в комплект поставки входит прожектор 1 шт руководство по эксплуатации паспорт 1 экз 5
• Монтаж прожекторов производится путем крепления скобы 5
• Монтаж прожекторов с датчиком движения осуществляется 5
• На опорную поверхность на высоте от 1 8 до 2 5 м 5
• При выборе места установки необходимо учитывать что наибольшую 5
• Прожектора на монтажную поверхность при помощи двух крепежных элементов анкеры болты или шпильки с гайками плоскими и пружинными шайбами крепежные элементы в комплект поставки прожектора не входят 5
• Страница 5 5
• То его обнаружение произойдёт несколько позже 5
• Указания по эксплуатации и монтаж 4 эксплуатацию производить в соответствии с правилами техничес 5
• Чувствительность датчик движения имеет когда движущийся объект перемещается перпендикулярно лучам зоны обнаружения рисунок 4 5
• Страница 6 6
• Страница 7 7
• Страница 8 8
• Страница 9 9

Похожие устройства

• Iek СДО 07-100 IP65 серый LPDO701-100-K03 Габаритный Чертеж
• Iek СДО 07-100 IP65 серый LPDO701-100-K03 Руководство По Эксплуатации
• Iek СДО 07-10Д с датчиком движения IP44 серый LPDO702-10-K03 Габаритный Чертеж
• Iek СДО 07-10Д с датчиком движения IP44 серый LPDO702-10-K03 Руководство По Эксплуатации
• Iek СДО 07-150 IP65 серый LPDO701-150-K03 Габаритный Чертеж
• Iek СДО 07-150 IP65 серый LPDO701-150-K03 Руководство По Эксплуатации
• Iek СДО 07-20 IP65 серый LPDO701-20-K03 Габаритный Чертеж
• Iek СДО 07-20 IP65 серый LPDO701-20-K03 Руководство По Эксплуатации
• Iek СДО 07-200 IP65 серый LPDO701-200-K03 Габаритный Чертеж
• Iek СДО 07-200 IP65 серый LPDO701-200-K03 Руководство По Эксплуатации
• Iek СДО 07-20B blue IP65 серый LPDO7B-01-20-K03 Габаритный Чертеж
• Iek СДО 07-20B blue IP65 серый LPDO7B-01-20-K03 Руководство По Эксплуатации
• Iek СДО 07-20G green IP65 серый LPDO7G-01-20-K03 Габаритный Чертеж
• Iek СДО 07-20G green IP65 серый LPDO7G-01-20-K03 Руководство По Эксплуатации
• Iek СДО 07-20R red IP65 серый LPDO7R-01-20-K03 Габаритный Чертеж
• Iek СДО 07-20R red IP65 серый LPDO7R-01-20-K03 Руководство По Эксплуатации
• Iek СДО 07-20Д с датчиком движения IP44 серый LPDO702-20-K03 Габаритный Чертеж
• Iek СДО 07-20Д с датчиком движения IP44 серый LPDO702-20-K03 Руководство По Эксплуатации
• Iek СДО 07-30 IP65 серый LPDO701-30-K03 Габаритный Чертеж
• Iek СДО 07-30 IP65 серый LPDO701-30-K03 Руководство По Эксплуатации

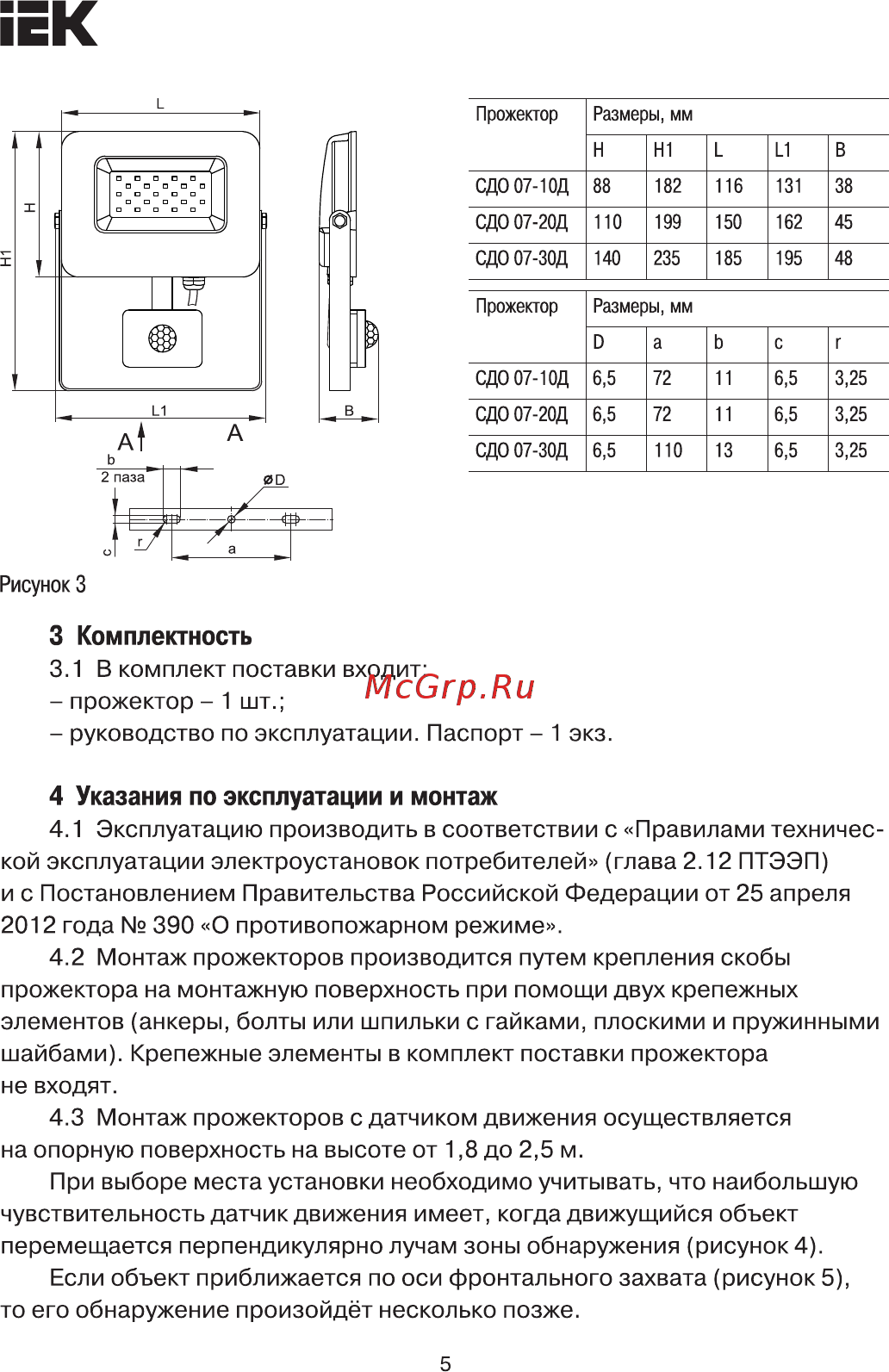

ЕК Прожектор Размеры мм Н Н1 и 11 В СДО 07 10Д 88 182 116 131 38 СДО 07 20Д 110 199 150 162 45 СДО 07 30Д 140 235 185 195 48 Прожектор Размеры мм 0 а Ь с г СДО 07 1 ОД 6 5 72 11 6 5 3 25 СДО 07 20Д 6 5 72 11 6 5 3 25 СДО 07 30Д 6 5 110 13 6 5 3 25 3 Комплектность 3 1 В комплект поставки входит прожектор 1 шт руководство по эксплуатации Паспорт 1 экз 4 Указания по эксплуатации и монтаж 4 1 Эксплуатацию производить в соответствии с Правилами техничес кой эксплуатации электроустановок потребителей глава 2 12 ПТЭЭП и с Постановлением Правительства Российской Федерации от 25 апреля 2012 года 390 О противопожарном режиме 4 2 Монтаж прожекторов производится путем крепления скобы прожектора на монтажную поверхность при помощи двух крепежных элементов анкеры болты или шпильки с гайками плоскими и пружинными шайбами Крепежные элементы в комплект поставки прожектора не входят 4 3 Монтаж прожекторов с датчиком движения осуществляется на опорную поверхность на высоте от 1 8 до 2 5 м При выборе места установки необходимо учитывать что наибольшую чувствительность датчик движения имеет когда движущийся объект перемещается перпендикулярно лучам зоны обнаружения рисунок 4 Если объект приближается по оси фронтального захвата рисунок 5 то его обнаружение произойдёт несколько позже 5
