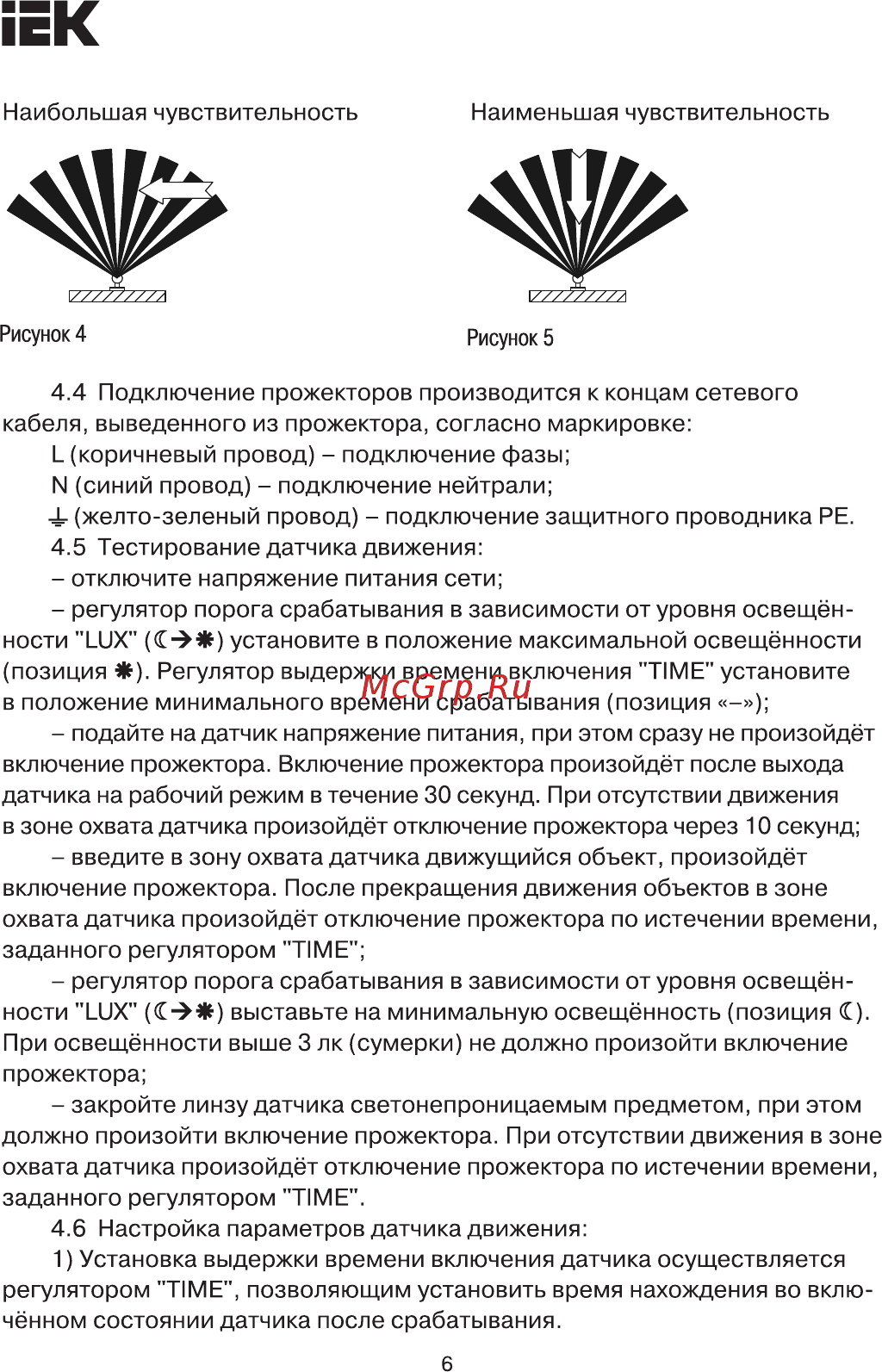

EK Наибольшая чувствительность Наименьшая чувствительность Рисунок 4 Рисунок 5 4 4 Подключение прожекторов производится к концам сетевого кабеля выведенного из прожектора согласно маркировке L коричневый провод подключение фазы N синий провод подключение нейтрали i желто зеленый провод подключение защитного проводника РЕ 4 5 Тестирование датчика движения отключите напряжение питания сети регулятор порога срабатывания в зависимости от уровня освещён ности LUX установите в положение максимальной освещённости позиция Ж Регулятор выдержки времени включения TIME установите в положение минимального времени срабатывания позиция подайте на датчик напряжение питания при этом сразу не произойдёт включение прожектора Включение прожектора произойдёт после выхода датчика на рабочий режим в течение 30 секунд При отсутствии движения в зоне охвата датчика произойдёт отключение прожектора через 10 секунд введите в зону охвата датчика движущийся объект произойдёт включение прожектора После прекращения движения объектов в зоне охвата датчика произойдёт отключение прожектора по истечении времени заданного регулятором TIME регулятор порога срабатывания в зависимости от уровня освещён ности LUX С выставьте на минимальную освещённость позиция С При освещённости выше 3 лк сумерки не должно произойти включение прожектора закройте линзу датчика светонепроницаемым предметом при этом должно произойти включение прожектора При отсутствии движения в зоне охвата датчика произойдёт отключение прожектора по истечении времени заданного регулятором TIME 4 6 Настройка параметров датчика движения 1 Установка выдержки времени включения датчика осуществляется регулятором TIME позволяющим установить время нахождения во вклю чённом состоянии датчика после срабатывания 6
