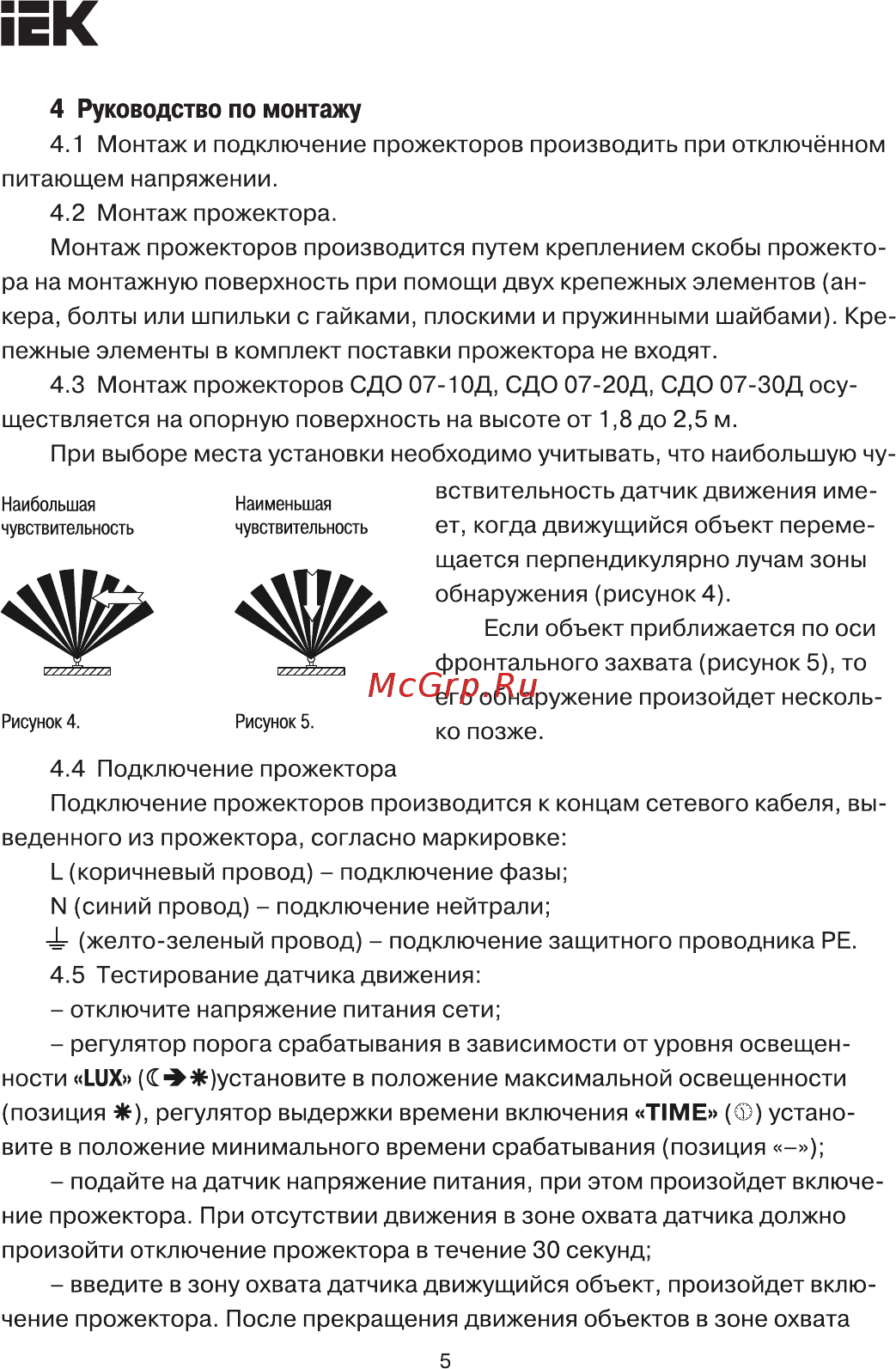

EK 4 Руководство по монтажу 4 1 Монтаж и подключение прожекторов производить при отключённом питающем напряжении 4 2 Монтаж прожектора Монтаж прожекторов производится путем креплением скобы прожекто ра на монтажную поверхность при помощи двух крепежных элементов ан кера болты или шпильки с гайками плоскими и пружинными шайбами Кре пежные элементы в комплект поставки прожектора не входят 4 3 Монтаж прожекторов СДО 07 1 ОД СДО07 20Д СДО 07 30Д осу ществляется на опорную поверхность на высоте от 1 8 до 2 5 м При выборе места установки необходимо учитывать что наибольшую чуНаибольшая чувствительность Наименьшая чувствительность Рисунок 4 Рисунок 5 вствительность датчик движения име ет когда движущийся объект переме щается перпендикулярно лучам зоны обнаружения рисунок 4 Если объект приближается по оси фронтального захвата рисунок 5 то его обнаружение произойдет несколь ко позже 4 4 Подключение прожектора Подключение прожекторов производится к концам сетевого кабеля вы веденного из прожектора согласно маркировке L коричневый провод подключение фазы N синий провод подключение нейтрали 4г желто зеленый провод подключение защитного проводника РЕ 4 5 Тестирование датчика движения отключите напряжение питания сети регулятор порога срабатывания в зависимости от уровня освещен ности LUX С установите в положение максимальной освещенности позиция регулятор выдержки времени включения TIME Ф устано вите в положение минимального времени срабатывания позиция подайте на датчик напряжение питания при этом произойдет включе ние прожектора При отсутствии движения в зоне охвата датчика должно произойти отключение прожектора в течение 30 секунд введите в зону охвата датчика движущийся объект произойдет вклю чение прожектора После прекращения движения объектов в зоне охвата 5
