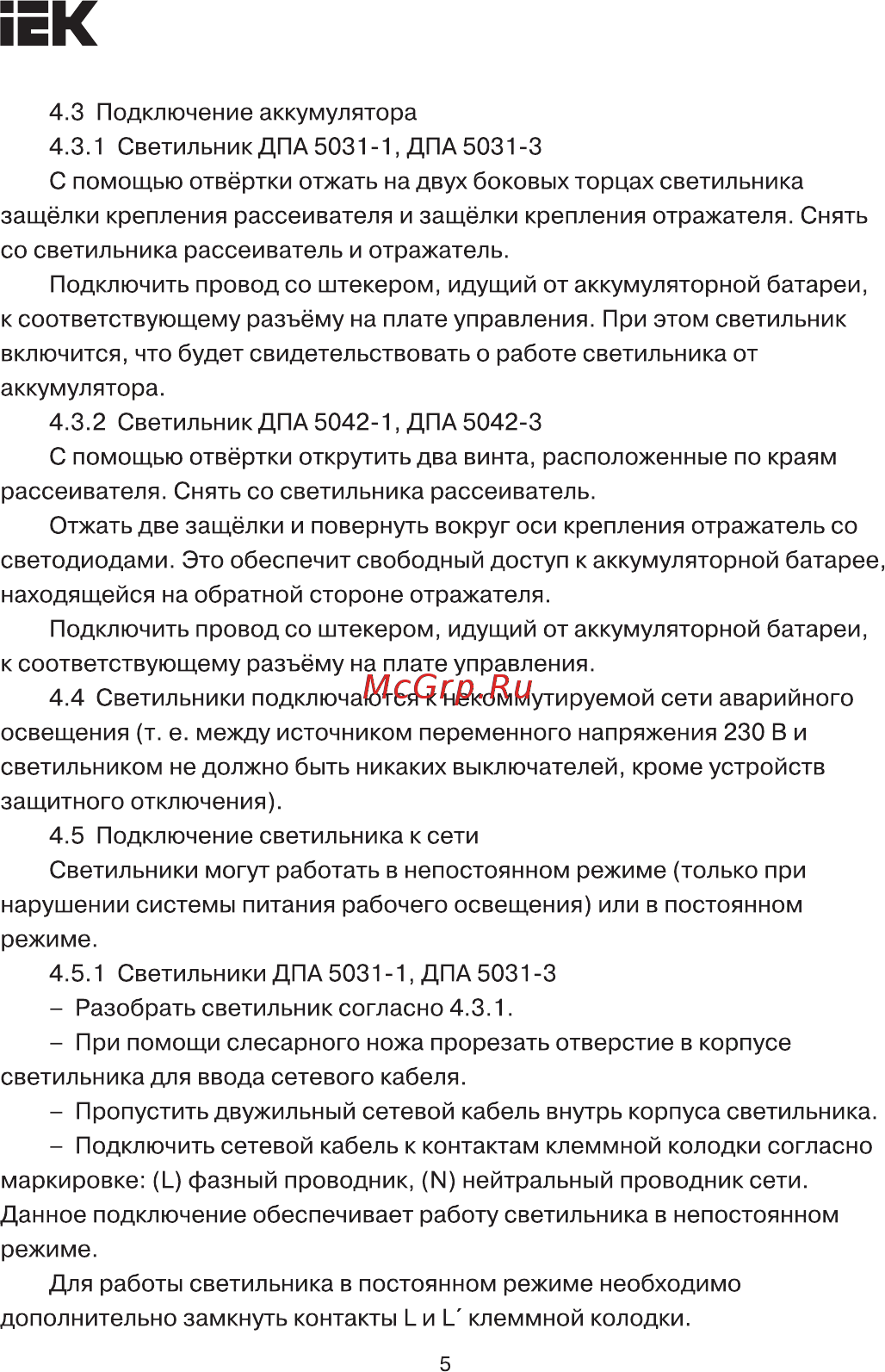

ЕК 4 3 Подключение аккумулятора 4 3 1 Светильник ДПА 5031 1 ДПА 5031 3 С помощью отвёртки отжать на двух боковых торцах светильника защёлки крепления рассеивателя и защёлки крепления отражателя Снять со светильника рассеиватель и отражатель Подключить провод со штекером идущий от аккумуляторной батареи к соответствующему разъёму на плате управления При этом светильник включится что будет свидетельствовать о работе светильника от аккумулятора 4 3 2 Светильник ДПА 5042 1 ДПА 5042 3 С помощью отвёртки открутить два винта расположенные по краям рассеивателя Снять со светильника рассеиватель Отжать две защёлки и повернуть вокруг оси крепления отражатель со светодиодами Это обеспечит свободный доступ к аккумуляторной батарее находящейся на обратной стороне отражателя Подключить провод со штекером идущий от аккумуляторной батареи к соответствующему разъёму на плате управления 4 4 Светильники подключаются к некоммутируемой сети аварийного освещения т е между источником переменного напряжения 230 В и светильником не должно быть никаких выключателей кроме устройств защитного отключения 4 5 Подключение светильника к сети Светильники могут работать в непостоянном режиме только при нарушении системы питания рабочего освещения или в постоянном режиме 4 5 1 Светильники ДПА 5031 1 ДПА 5031 3 Разобрать светильник согласно 4 3 1 При помощи слесарного ножа прорезать отверстие в корпусе светильника для ввода сетевого кабеля Пропустить двужильный сетевой кабель внутрь корпуса светильника Подключить сетевой кабель к контактам клеммной колодки согласно маркировке Ь фазный проводник И нейтральный проводник сети Данное подключение обеспечивает работу светильника в непостоянном режиме Для работы светильника в постоянном режиме необходимо дополнительно замкнуть контакты I и I клеммной колодки 5
