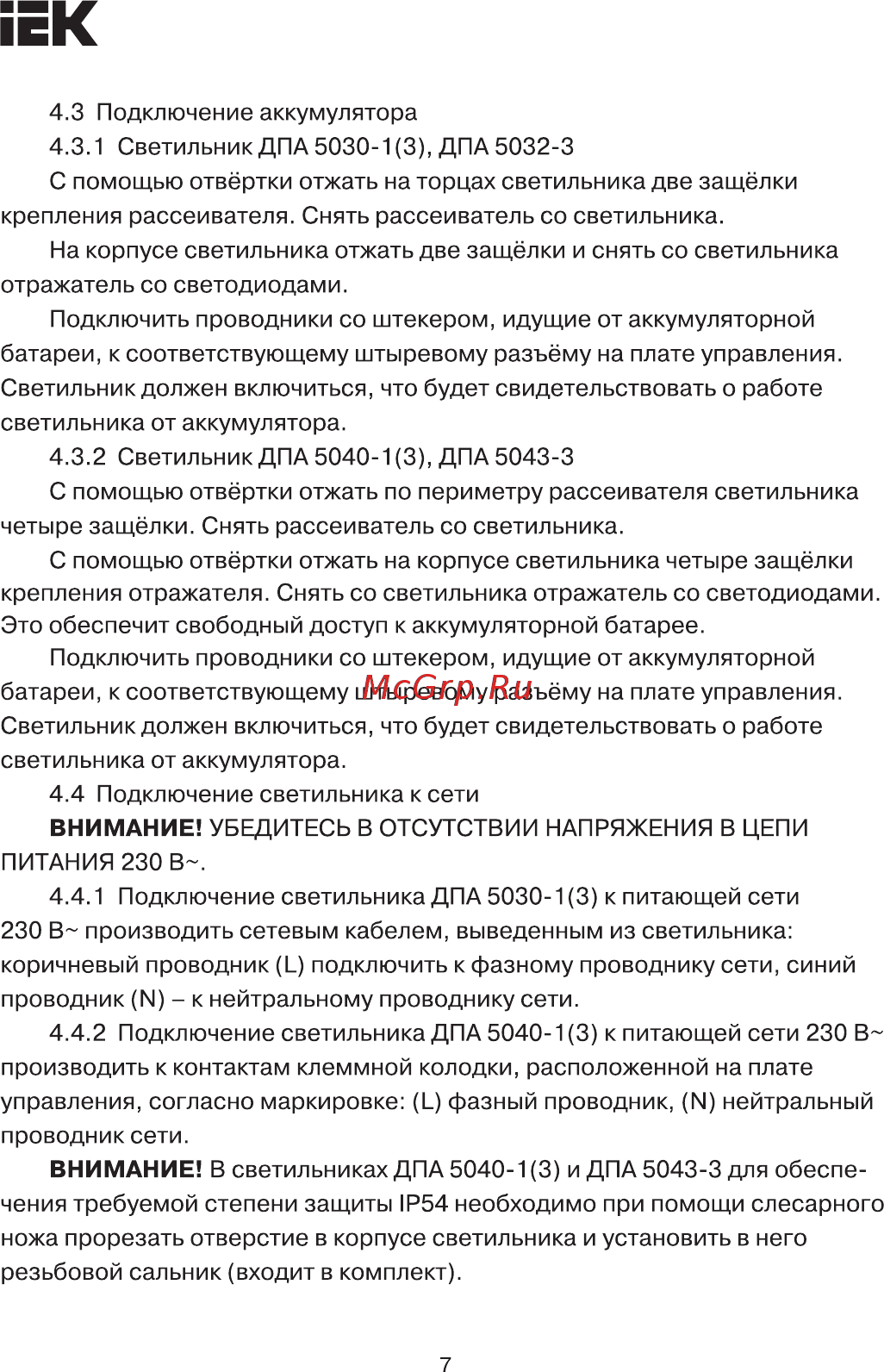

ЕК 4 3 Подключение аккумулятора 4 3 1 Светильник ДПА 5030 1 3 ДПА 5032 3 С помощью отвёртки отжать на торцах светильника две защёлки крепления рассеивателя Снять рассеиватель со светильника На корпусе светильника отжать две защёлки и снять со светильника отражатель со светодиодами Подключить проводники со штекером идущие от аккумуляторной батареи к соответствующему штыревому разъёму на плате управления Светильник должен включиться что будет свидетельствовать о работе светильника от аккумулятора 4 3 2 Светильник ДПА 5040 1 3 ДПА 5043 3 С помощью отвёртки отжать по периметру рассеивателя светильника четыре защёлки Снять рассеиватель со светильника С помощью отвёртки отжать на корпусе светильника четыре защёлки крепления отражателя Снять со светильника отражатель со светодиодами Это обеспечит свободный доступ к аккумуляторной батарее Подключить проводники со штекером идущие от аккумуляторной батареи к соответствующему штыревому разъёму на плате управления Светильник должен включиться что будет свидетельствовать о работе светильника от аккумулятора 4 4 Подключение светильника к сети ВНИМАНИЕ УБЕДИТЕСЬ В ОТСУТСТВИИ НАПРЯЖЕНИЯ В ЦЕПИ ПИТАНИЯ 230 В 4 4 1 Подключение светильника ДПА 5030 1 3 к питающей сети 230 В производить сетевым кабелем выведенным из светильника коричневый проводник Ь подключить к фазному проводнику сети синий проводник М к нейтральному проводнику сети 4 4 2 Подключение светильника ДПА 5040 1 3 к питающей сети 230 В производить к контактам клеммной колодки расположенной на плате управления согласно маркировке Ь фазный проводник М нейтральный проводник сети ВНИМАНИЕ В светильниках ДПА 5040 1 3 и ДПА 5043 3 для обеспе чения требуемой степени защиты IР54 необходимо при помощи слесарного ножа прорезать отверстие в корпусе светильника и установить в него резьбовой сальник входит в комплект 7
