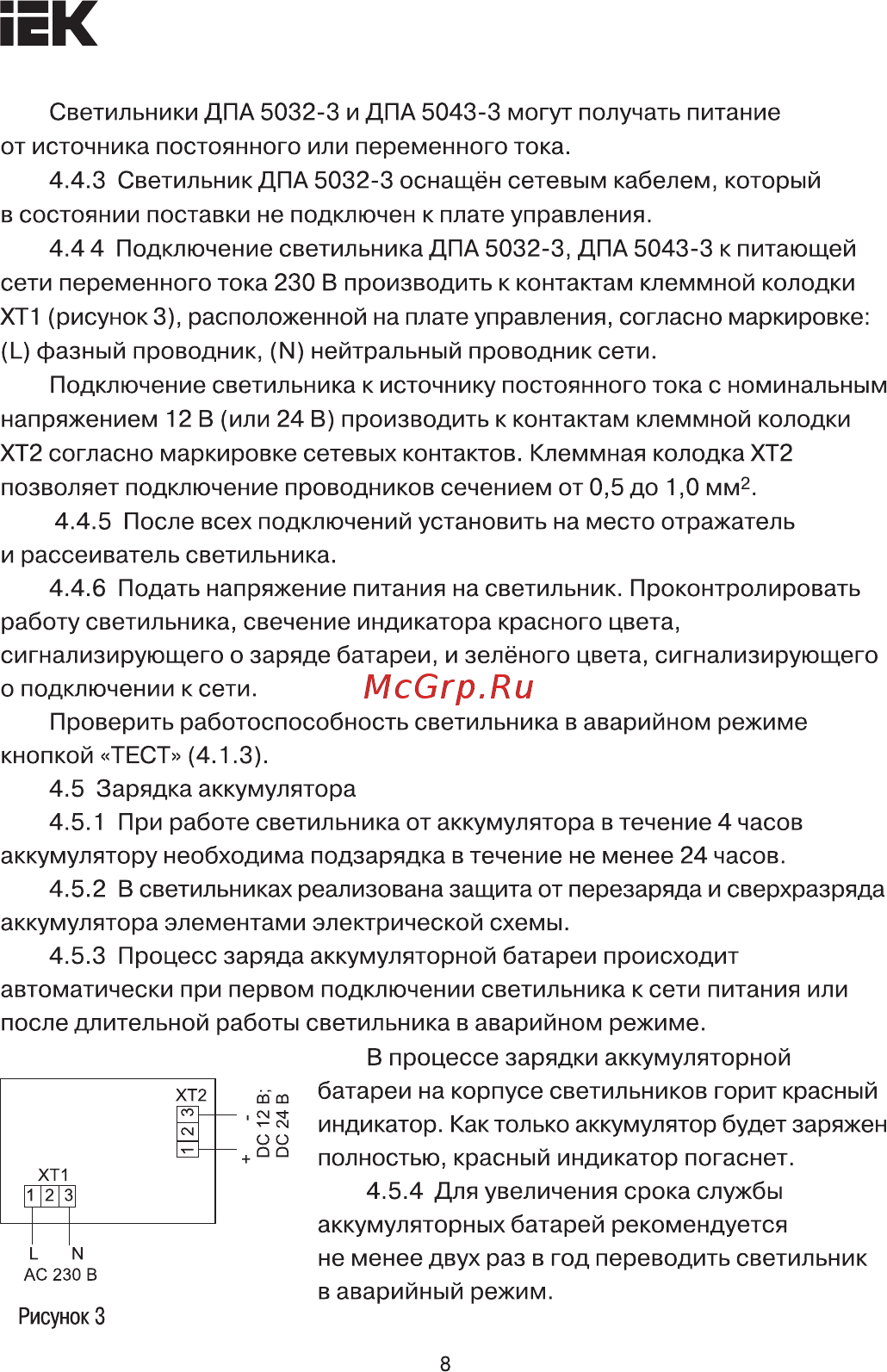

ЕК Светильники ДПА 5032 3 и ДПА 5043 3 могут получать питание от источника постоянного или переменного тока 4 4 3 Светильник ДПА 5032 3 оснащён сетевым кабелем который в состоянии поставки не подключен к плате управления 4 4 4 Подключение светильника ДПА 5032 3 ДПА 5043 3 к питающей сети переменного тока 230 В производить к контактам клеммной колодки ХТ1 рисунок 3 расположенной на плате управления согласно маркировке Ь фазный проводник М нейтральный проводник сети Подключение светильника к источнику постоянного тока с номинальным напряжением 12 В или 24 В производить к контактам клеммной колодки ХТ2 согласно маркировке сетевых контактов Клеммная колодка ХТ2 позволяет подключение проводников сечением от 0 5 до 1 0 мм2 4 4 5 После всех подключений установить на место отражатель и рассеиватель светильника 4 4 6 Подать напряжение питания на светильник Проконтролировать работу светильника свечение индикатора красного цвета сигнализирующего о заряде батареи и зелёного цвета сигнализирующего о подключении к сети Проверить работоспособность светильника в аварийном режиме кнопкой ТЕСТ 4 1 3 4 5 Зарядка аккумулятора 4 5 1 При работе светильника от аккумулятора в течение 4 часов аккумулятору необходима подзарядка в течение не менее 24 часов 4 5 2 В светильниках реализована защита от перезаряда и сверхразряда аккумулятора элементами электрической схемы 4 5 3 Процесс заряда аккумуляторной батареи происходит автоматически при первом подключении светильника к сети питания или после длительной работы светильника в аварийном режиме В процессе зарядки аккумуляторной батареи на корпусе светильников горит красный индикатор Как только аккумулятор будет заряжен полностью красный индикатор погаснет 4 5 4 Для увеличения срока службы аккумуляторных батарей рекомендуется не менее двух раз в год переводить светильник в аварийный режим Рисунок 3 8
