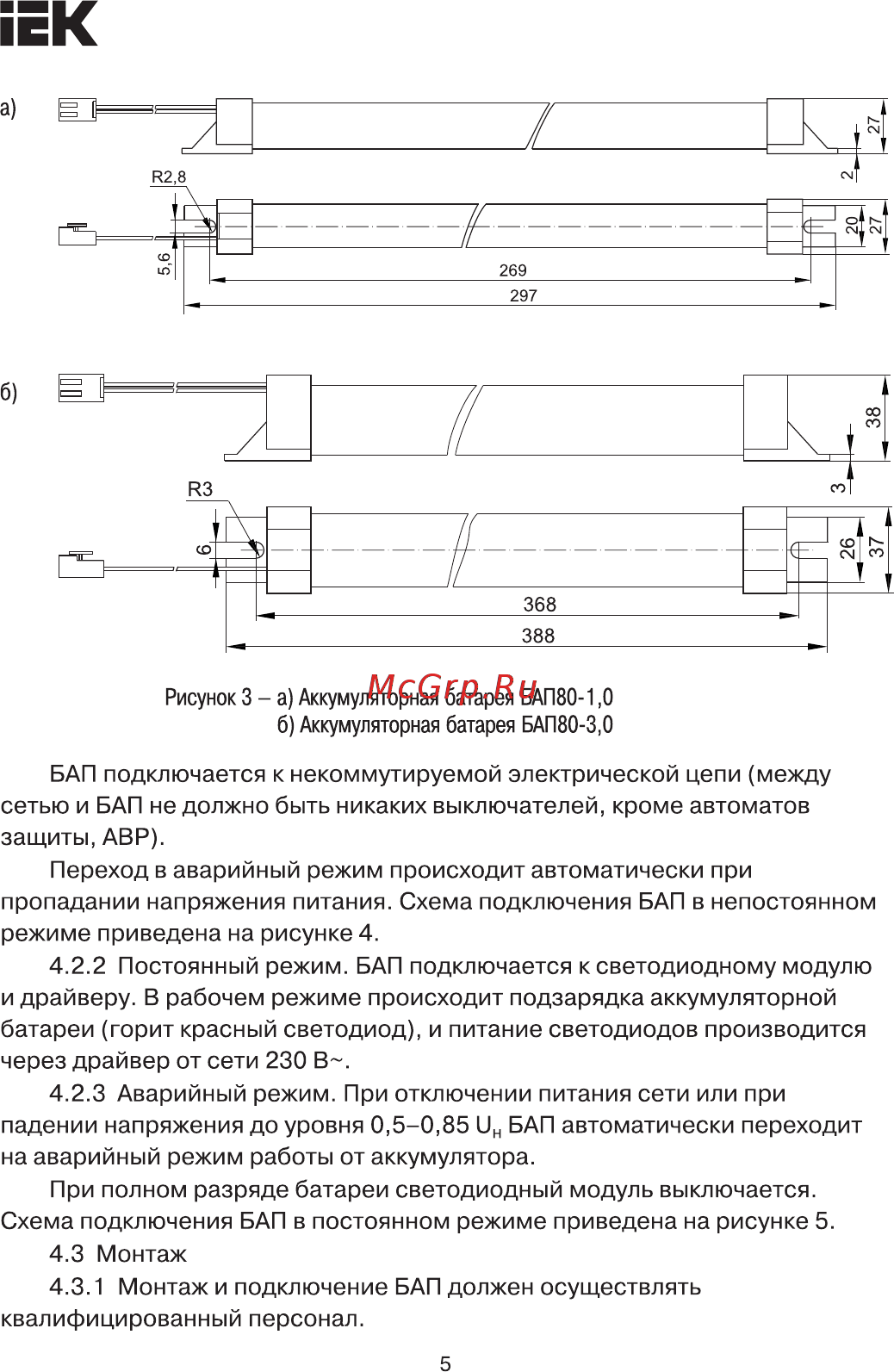

Рисунок 3 а Аккумуляторная батарея БАП80 1 0 б Аккумуляторная батарея БАП80 3 0 БАП подключается к некоммутируемой электрической цепи между сетью и БАП не должно быть никаких выключателей кроме автоматов защиты АВР Переход в аварийный режим происходит автоматически при пропадании напряжения питания Схема подключения БАП в непостоянном режиме приведена на рисунке 4 4 2 2 Постоянный режим БАП подключается к светодиодному модулю и драйверу В рабочем режиме происходит подзарядка аккумуляторной батареи горит красный светодиод и питание светодиодов производится через драйвер от сети 230 В 4 2 3 Аварийный режим При отключении питания сети или при падении напряжения до уровня 0 5 0 85 ин БАП автоматически переходит на аварийный режим работы от аккумулятора При полном разряде батареи светодиодный модуль выключается Схема подключения БАП в постоянном режиме приведена на рисунке 5 4 3 Монтаж 4 3 1 Монтаж и подключение БАП должен осуществлять квалифицированный персонал 5
