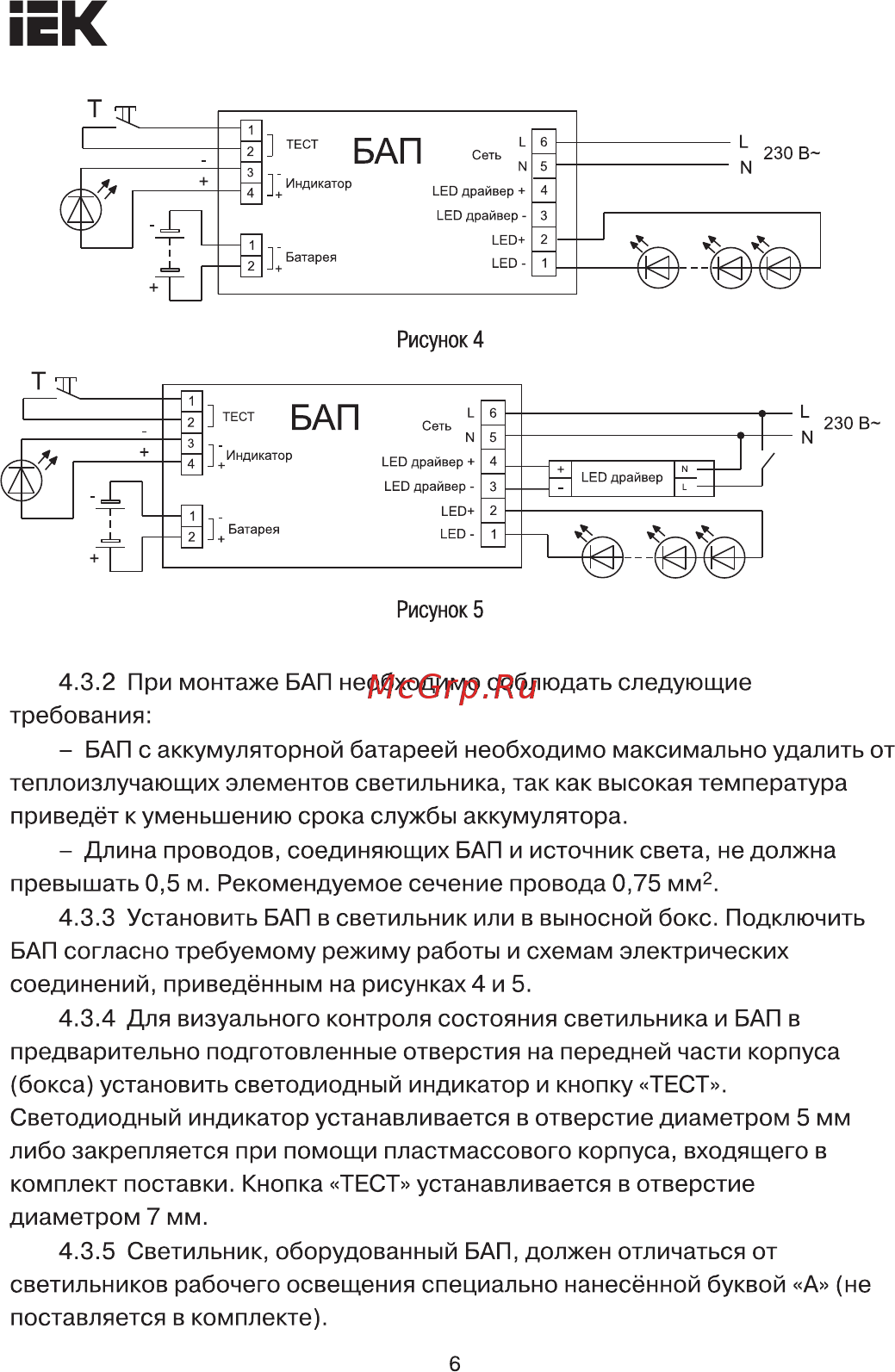

ЕК Рисунок 4 Рисунок 5 4 3 2 При монтаже БАП необходимо соблюдать следующие требования БАП с аккумуляторной батареей необходимо максимально удалить от теплоизлучающих элементов светильника так как высокая температура приведёт к уменьшению срока службы аккумулятора Длина проводов соединяющих БАП и источник света не должна превышать 0 5 м Рекомендуемое сечение провода 0 75 мм2 4 3 3 Установить БАП в светильник или в выносной бокс Подключить БАП согласно требуемому режиму работы и схемам электрических соединений приведённым на рисунках 4 и 5 4 3 4 Для визуального контроля состояния светильника и БАП в предварительно подготовленные отверстия на передней части корпуса бокса установить светодиодный индикатор и кнопку ТЕСТ Светодиодный индикатор устанавливается в отверстие диаметром 5 мм либо закрепляется при помощи пластмассового корпуса входящего в комплект поставки Кнопка ТЕСТ устанавливается в отверстие диаметром 7 мм 4 3 5 Светильник оборудованный БАП должен отличаться от светильников рабочего освещения специально нанесённой буквой А не поставляется в комплекте 6
