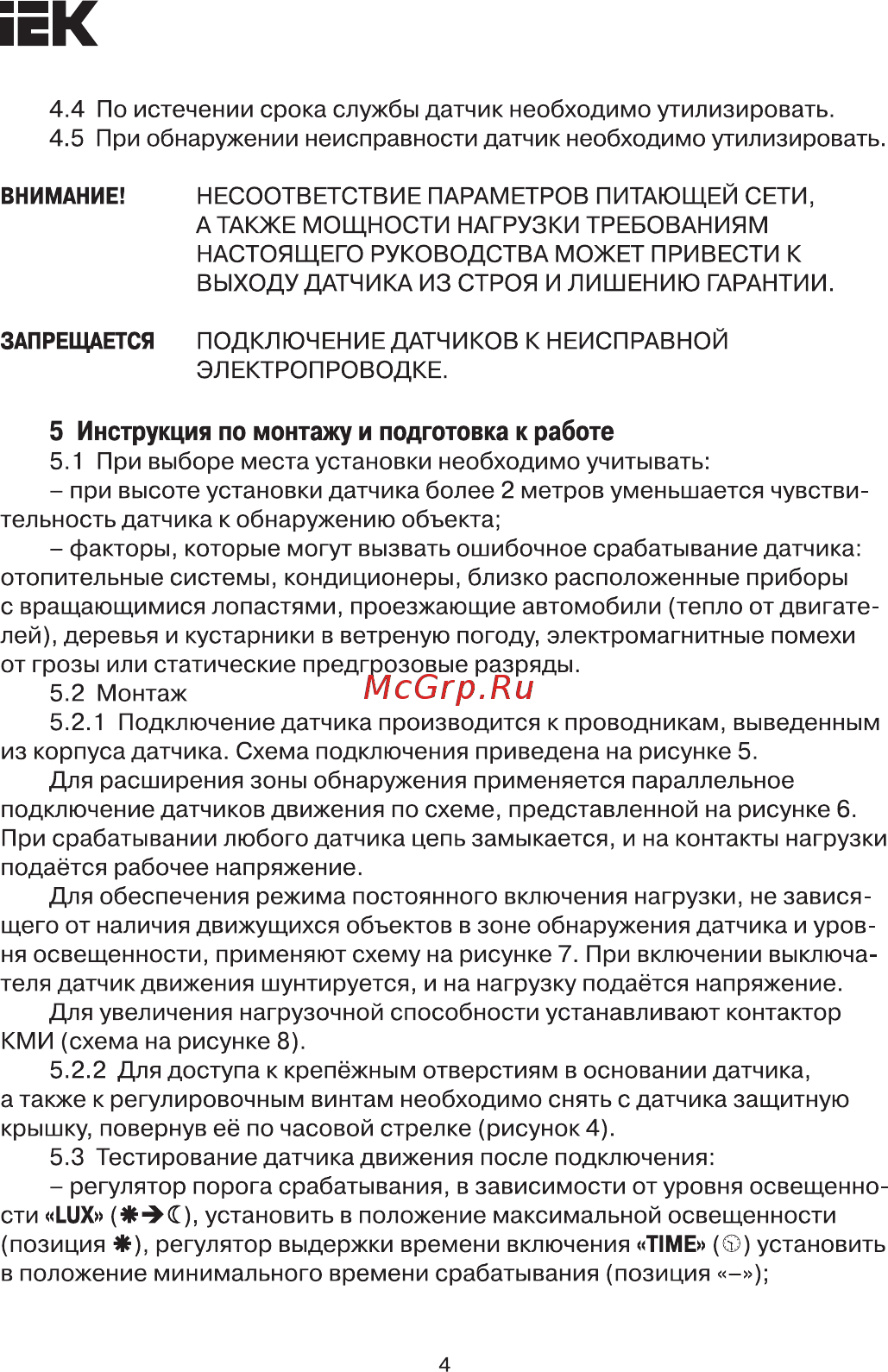

iEK 4 4 По истечении срока службы датчик необходимо утилизировать 4 5 При обнаружении неисправности датчик необходимо утилизировать ВНИМАНИЕ НЕСООТВЕТСТВИЕ ПАРАМЕТРОВ ПИТАЮЩЕЙ СЕТИ А ТАКЖЕ МОЩНОСТИ НАГРУЗКИ ТРЕБОВАНИЯМ НАСТОЯЩЕГО РУКОВОДСТВА МОЖЕТ ПРИВЕСТИ К ВЫХОДУ ДАТЧИКА ИЗ СТРОЯ И ЛИШЕНИЮ ГАРАНТИИ ЗАПРЕЩАЕТСЯ ПОДКЛЮЧЕНИЕ ДАТЧИКОВ К НЕИСПРАВНОЙ ЭЛЕКТРОПРОВОДКЕ 5 Инструкция по монтажу и подготовка к работе 5 1 При выборе места установки необходимо учитывать при высоте установки датчика более 2 метров уменьшается чувстви тельность датчика к обнаружению объекта факторы которые могут вызвать ошибочное срабатывание датчика отопительные системы кондиционеры близко расположенные приборы с вращающимися лопастями проезжающие автомобили тепло от двигате лей деревья и кустарники в ветреную погоду электромагнитные помехи от грозы или статические предгрозовые разряды 5 2 Монтаж 5 2 1 Подключение датчика производится к проводникам выведенным из корпуса датчика Схема подключения приведена на рисунке 5 Для расширения зоны обнаружения применяется параллельное подключение датчиков движения по схеме представленной на рисунке 6 При срабатывании любого датчика цепь замыкается и на контакты нагрузки подаётся рабочее напряжение Для обеспечения режима постоянного включения нагрузки не завися щего от наличия движущихся объектов в зоне обнаружения датчика и уров ня освещенности применяют схему на рисунке 7 При включении выключа теля датчик движения шунтируется и на нагрузку подаётся напряжение Для увеличения нагрузочной способности устанавливают контактор КМИ схема на рисунке 8 5 2 2 Для доступа к крепёжным отверстиям в основании датчика а также к регулировочным винтам необходимо снять с датчика защитную крышку повернув её по часовой стрелке рисунок 4 5 3 Тестирование датчика движения после подключения регулятор порога срабатывания в зависимости от уровня освещенно сти LUX С установить в положение максимальной освещенности позиция Ж регулятор выдержки времени включения TIME ф установить в положение минимального времени срабатывания позиция 4
