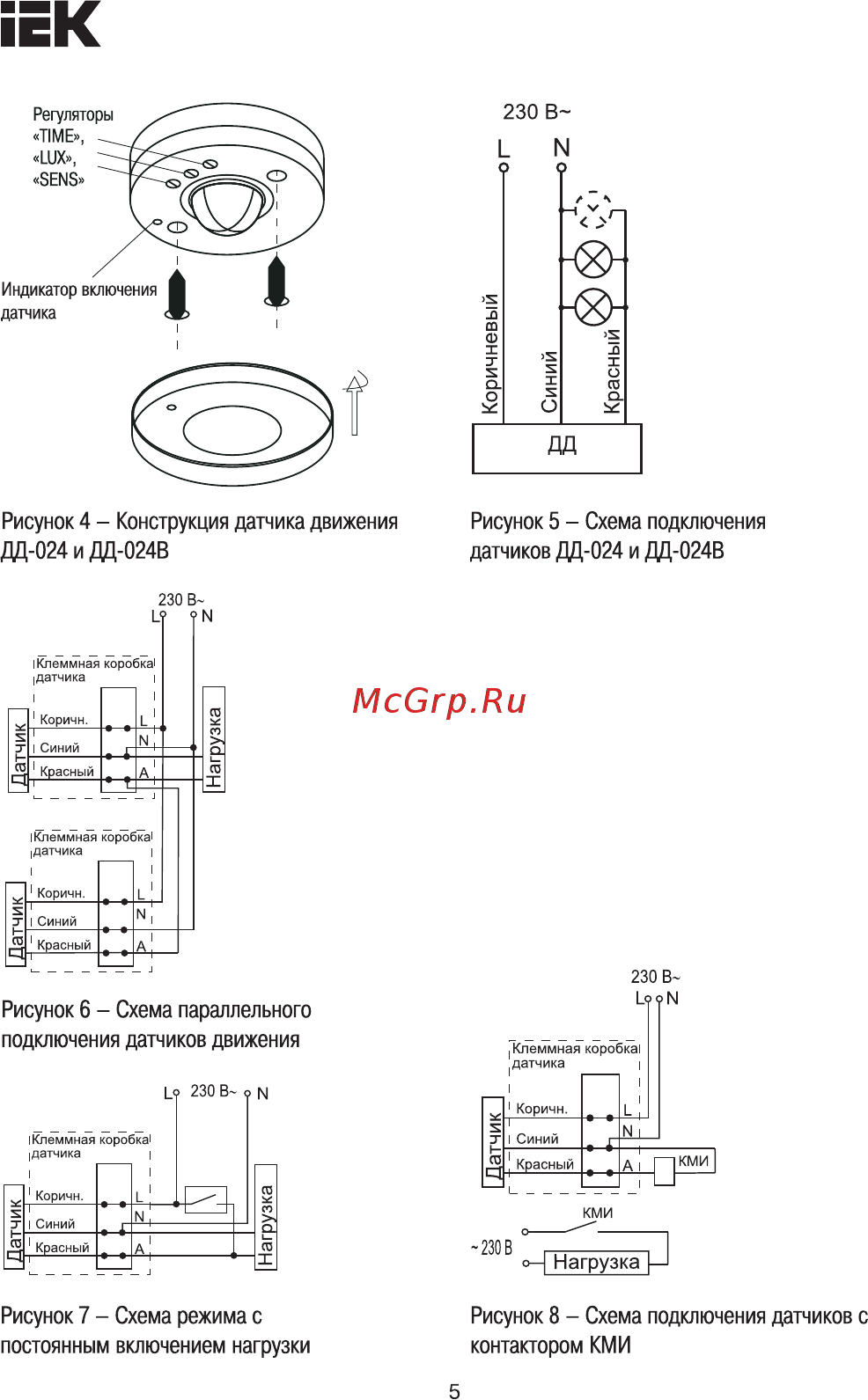

ЕК Рисунок 4 Конструкция датчика движения Рисунок 5 Схема подключения ДД 024 и ДД 024В датчиков ДД 024 и ДД 024В Рисунок 6 Схема параллельного подключения датчиков движения Рисунок 7 Схема режима с Рисунок 8 Схема подключения датчиков с постоянным включением нагрузки контактором КМ И 5
