3. Установка

3.1. Монтаж комбинированного нагревателя на стене

Рекомендуется устанавливать комбинированный нагреватель на ближайшей к двери стене. Воз-

душные потоки, которые создаются дверью, должны поддерживать распространение горячего воз-

духа, формируемого нагревателем. Чтобы обеспечить безопасное и удобное расположение, следу-

ет соблюдать минимальные безопасные расстояния, показанные на рис. 7. Не устанавливайте ком-

бинированный нагреватель на пол или в углублении стены. Устанавливайте только один нагрева-

тель в помещении сауны. Над нагревателем должен быть установлен предохранительный датчик

температуры. Дополнительные инструкции приведены в руководстве внешнего блока управления.

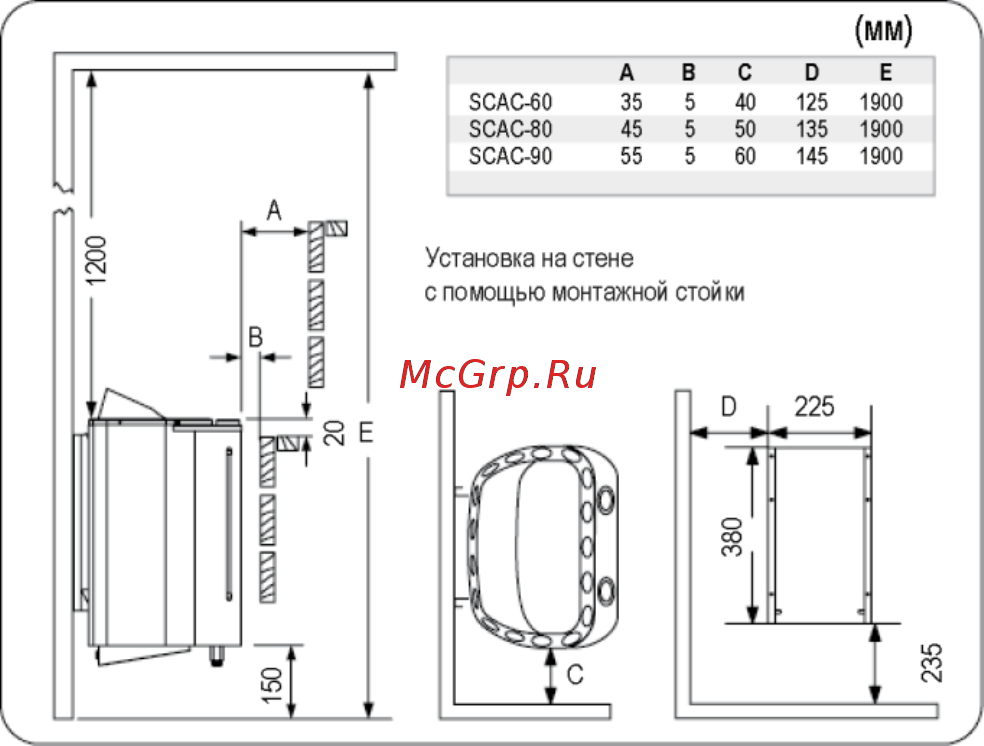

Рис. 7.

Убедитесь в том, что для монтажа на стене имеется прочное основание (например крестообразная

распорка в панели сауны), или усильте стену толстой доской, чтобы предотвратить падение нагре-

вателя. Прикрепите нагреватель к стене с помощью монтажной стойки. Для закрепления стойки на

стене в комплект поставки входят винты. Чтобы зафиксировать нагреватель на стойке, поднимите

его и установите гайки, которые находятся на задней панели нагревателя, в пазы, расположенные с

обеих сторон верхней части стойки. Заблокируйте, по крайней мере, один из боковых винтов, чтобы

предотвратить случайное смещение нагревателя.

3.2. Электрическая проводка и установка

Квалифицированный электрик должен выполнять установку нагревателя в соответствии с примени-

мыми местными нормативными актами, чтобы обеспечить безопасность и надежность электриче-

ских соединений. Неправильные электрические соединения могут привести к поражению электриче-

ским током или пожару. Соединительный кабель должен быть в резиновой изоляции, HO7RN-F или

аналогичный.

ПРИМЕЧАНИЕ. В качестве соединительного кабеля для комбинированного нагревателя запрещает-

ся использование провода с поливинилхлоридной изоляцией, поскольку под воздействием тепла

этот материал становится хрупким.

См. электрическую схему на рис. 6.

3.3. Установка внешнего блока управления и датчиков

В руководстве по внешнему блоку управления описана процедура установки и подсоединения к

комбинированному нагревателю, а также установка предохранительных датчиков.
