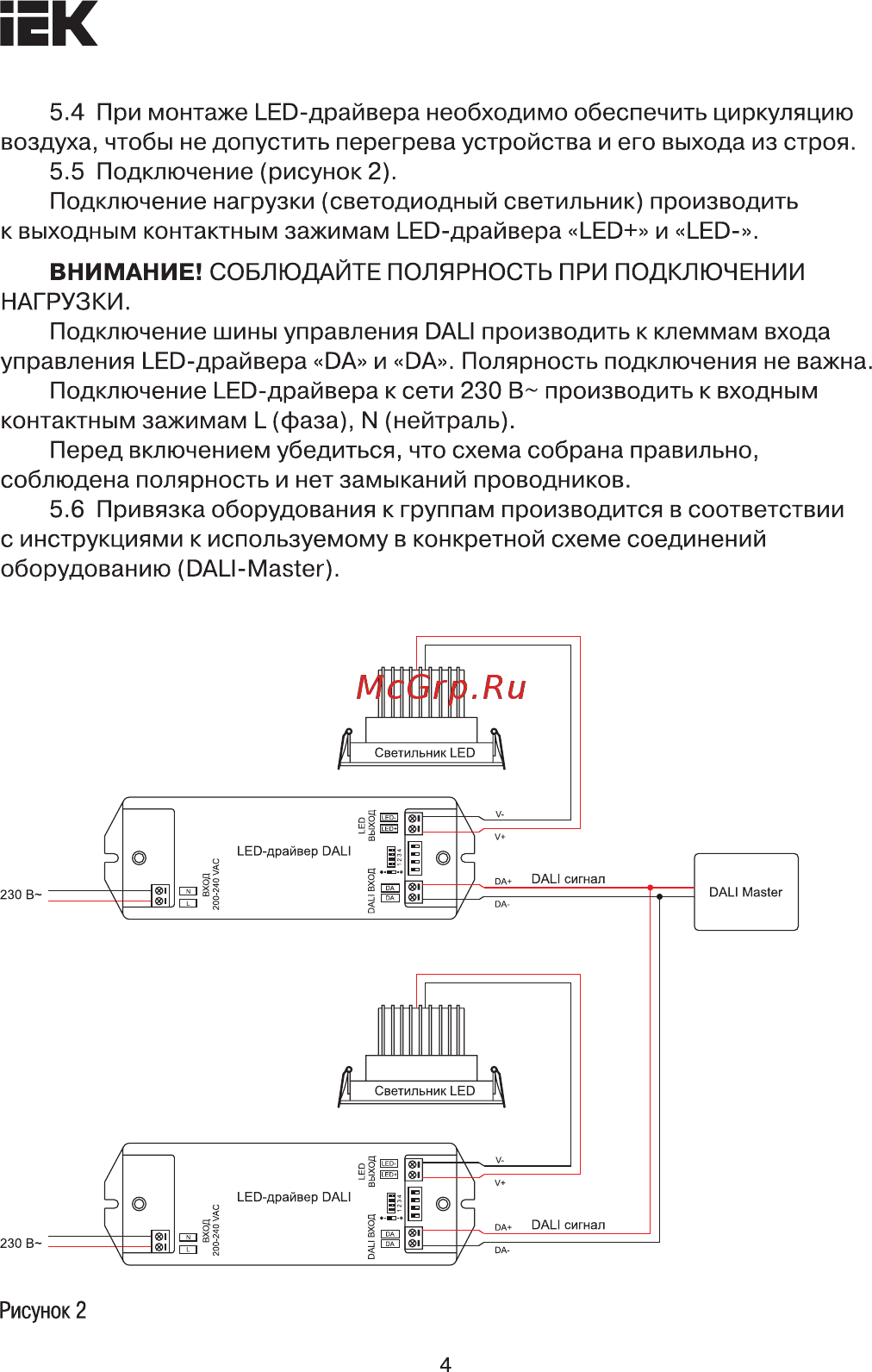

EK 5 4 При монтаже LED драйвера необходимо обеспечить циркуляцию воздуха чтобы не допустить перегрева устройства и его выхода из строя 5 5 Подключение рисунок 2 Подключение нагрузки светодиодный светильник производить к выходным контактным зажимам LED драйвера LED и LED ВНИМАНИЕ СОБЛЮДАЙТЕ ПОЛЯРНОСТЬ ПРИ ПОДКЛЮЧЕНИИ НАГРУЗКИ Подключение шины управления DALI производить к клеммам входа управления LED драйвера DA и DA Полярность подключения не важна Подключение LED драйвера к сети 230 В производить к входным контактным зажимам L фаза N нейтраль Перед включением убедиться что схема собрана правильно соблюдена полярность и нет замыканий проводников 5 6 Привязка оборудования к группам производится в соответствии с инструкциями к используемому в конкретной схеме соединений оборудованию DALI Master Рисунок 2 4
