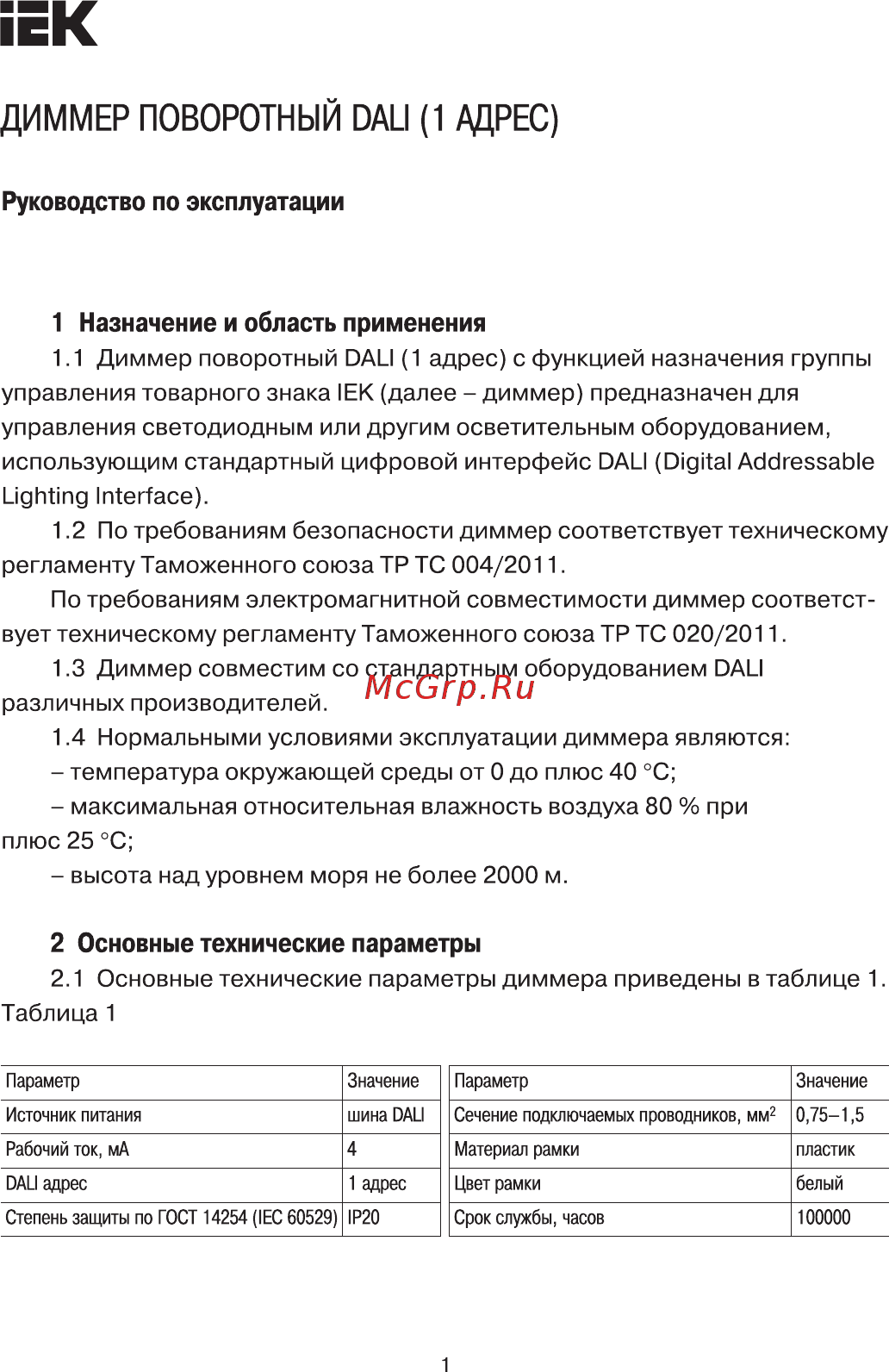

EK ДИММЕР ПОВОРОТНЫЙ DALI 1 АДРЕС Руководство по эксплуатации 1 Назначение и область применения 1 1 Диммер поворотный DALI 1 адрес с функцией назначения группы управления товарного знака IEK далее диммер предназначен для управления светодиодным или другим осветительным оборудованием использующим стандартный цифровой интерфейс DALI Digital Addressable Lighting Interface 1 2 По требованиям безопасности диммер соответствует техническому регламенту Таможенного союза ТР ТС 004 2011 По требованиям электромагнитной совместимости диммер соответст вует техническому регламенту Таможенного союза ТР ТС 020 2011 1 3 Диммер совместим со стандартным оборудованием DALI различных производителей 1 4 Нормальными условиями эксплуатации диммера являются температура окружающей среды от 0 до плюс 40 C максимальная относительная влажность воздуха 80 при плюс 25 C высота над уровнем моря не более 2000 м 2 Основные технические параметры 2 1 Основные технические параметры диммера приведены в таблице 1 Таблица 1 Параметр Значение Параметр Значение Источник питания шина DALI Сечение подключаемых проводников мм2 0 75 1 5 Рабочий ток мА 4 Материал рамки пластик DALI адрес 1 адрес Цвет рамки белый Степень защиты по ГОСТ 14254 IЕС 60529 IP20 Срок службы часов 100000
