Содержание

• Вует техническому регламенту таможенного союза тр тс 020 2011 1
• Высота над уровнем моря не более 2000 м 1
• Диммер поворотный dali 1 адрес 1
• Диммер поворотный dali 1 адрес с функцией назначения группы 1
• Диммер совместим со стандартным оборудованием dali 1
• Назначение и область применения 1
• Нормальными условиями эксплуатации диммера являются температура окружающей среды от 0 до плюс 40 c максимальная относительная влажность воздуха 80 при 1
• Основные технические параметры 1
• Основные технические параметры диммера приведены в таблице 1 1
• Плюс 25 c 1
• По требованиям безопасности диммер соответствует техническому 1
• По требованиям электромагнитной совместимости диммер соответст 1
• Различных производителей 1
• Регламенту таможенного союза тр тс 004 2011 1
• Руководство по эксплуатации 1
• Страница 1 1
• Таблица 1 1
• Управления товарного знака iek далее диммер предназначен для управления светодиодным или другим осветительным оборудованием использующим стандартный цифровой интерфейс dali digital addressable lighting interface 1
• Страница 2 2
• X кроме о от 1 до р то диммер управляет группой устройств х 1 3
• В таблице 2 приведены детальные настройки группы 3
• Группа 3
• Двух саморезов 3
• Диммер оснащён функцией назначения группы управления 3
• Для монтажа диммера необходимо сверху надавить и отщёлкнуть панель с ручкой управления отщёлкнуть и снять декоративную рамку подключить к диммеру подготовленные проводники от шины dali плюс шины к контактному зажиму d1 диммера минус шины к контактному зажиму d2 диммера установить механизм в монтажную коробку и закрепить с помощью 3
• Если поворотный переключатель стоит на позиции 3
• Если поворотный переключатель стоит на позиции о то диммер 3
• Крепление корпусных деталей и декоративной рамки диммера 3
• На позиции 1 диммер управляет группой устройств о поворотный переключатель стоит на позиции е диммер управляет группой устройств е 3
• Пример поворотный переключатель стоит 3
• Произведено на защёлках 3
• С инструкциями к используемому в конкретной схеме соединений обору дованию диммер dali контроллер dali и т д 3
• С помощью поворотного переключателя группа на оборотной стороне диммера рисунок 2 можно выбрать группу которой вы хотели бы управлять всего 16 групп от 0 до г 3
• Собрать диммер в обратной последовательности 5 вариант схемы подключения диммера приведён на рисунке 3 5 привязка диммера к группам производится в соответствии 3
• Страница 3 3
• Таблица 2 3
• Управляет всеми 16 группами устройств 3
• Страница 4 4
• Страница 5 5
• Страница 6 6

Похожие устройства

• Iek DALI (1 адрес) пластик белый LDR12-01-0-1-K01 Схема подключения
• Iek DALI (Broadcast) со встроенным БП 125мА пластик белый LDR12-01-0-0125-1-K01 Габаритный Чертеж
• Iek DALI (Broadcast) со встроенным БП 125мА пластик белый LDR12-01-0-0125-1-K01 Листовка
• Iek DALI (Broadcast) со встроенным БП 125мА пластик белый LDR12-01-0-0125-1-K01 Руководство По Эксплуатации
• Iek DALI (Broadcast) со встроенным БП 125мА пластик белый LDR12-01-0-0125-1-K01 Схема подключения
• Iek DALI (Broadcast) со встроенным БП 125мА стекло белый LDR12-01-0-0125-2-K01 Габаритный Чертеж
• Iek DALI (Broadcast) со встроенным БП 125мА стекло белый LDR12-01-0-0125-2-K01 Листовка
• Iek DALI (Broadcast) со встроенным БП 125мА стекло белый LDR12-01-0-0125-2-K01 Руководство По Эксплуатации
• Iek DALI (Broadcast) со встроенным БП 125мА стекло белый LDR12-01-0-0125-2-K01 Схема подключения
• Iek DALI (2 адреса) 4 кнопки пластик белый LDR22-01-4-1-K01 Габаритный Чертеж
• Iek DALI (2 адреса) 4 кнопки пластик белый LDR22-01-4-1-K01 Листовка
• Iek DALI (2 адреса) 4 кнопки пластик белый LDR22-01-4-1-K01 Руководство По Эксплуатации
• Iek DALI (2 адреса) 4 кнопки пластик белый LDR22-01-4-1-K01 Схема подключения
• Iek DALI 500Вт (1 контакт) 230В IEK LRD11-01-1-500 Габаритный Чертеж
• Iek DALI 500Вт (1 контакт) 230В IEK LRD11-01-1-500 Листовка
• Iek DALI 500Вт (1 контакт) 230В IEK LRD11-01-1-500 Руководство По Эксплуатации
• Iek DALI 500Вт (1 контакт) 230В IEK LRD11-01-1-500 Схема подключения
• Iek АИР 100L2 380В 5,5кВт 3000об/мин 1081 DRIVE DRV100-L2-005-5-3010 Габаритный Чертеж
• Iek АИР 100L2 380В 5,5кВт 3000об/мин 1081 DRIVE DRV100-L2-005-5-3010 Краткое руководство по эксплуатации
• Iek АИР 100L2 380В 5,5кВт 3000об/мин 1081 DRIVE DRV100-L2-005-5-3010 Руководство по монтажу и эксплуатации

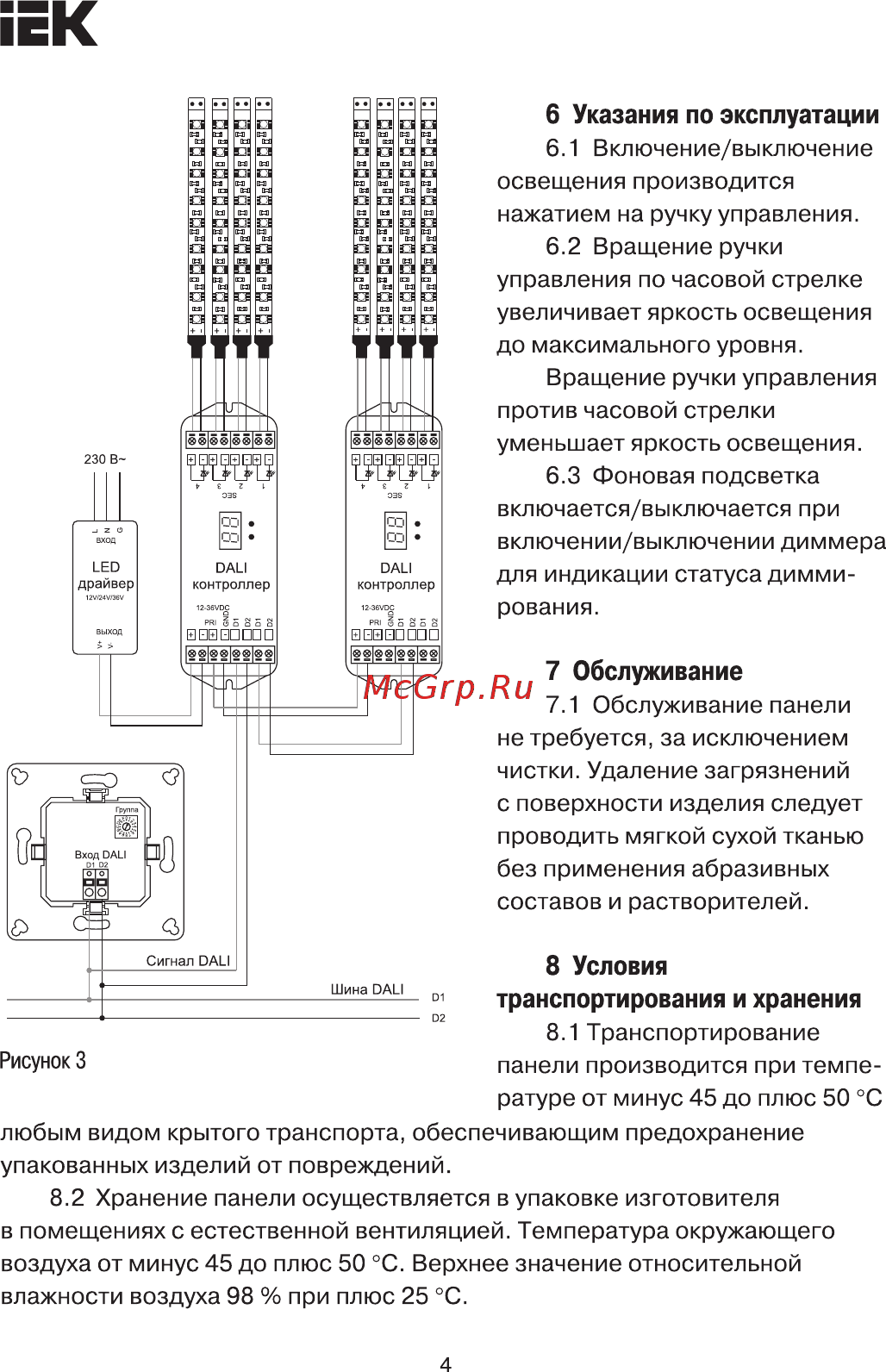

6 Указания по эксплуатации 6 1 Включение выключение освещения производится нажатием на ручку управления 6 2 Вращение ручки управления по часовой стрелке увеличивает яркость освещения до максимального уровня Вращение ручки управления против часовой стрелки уменьшает яркость освещения 6 3 Фоновая подсветка включается выключается при включении выключении диммера для индикации статуса диммирования 7 Обслуживание 7 1 Обслуживание панели не требуется за исключением чистки Удаление загрязнений с поверхности изделия следует проводить мягкой сухой тканью без применения абразивных составов и растворителей 8 Условия транспортирования и хранения 8 1 Транспортирование панели производится при темпе ратуре от минус 45 до плюс 50 С любым видом крытого транспорта обеспечивающим предохранение упакованных изделий от повреждений 8 2 Хранение панели осуществляется в упаковке изготовителя в помещениях с естественной вентиляцией Температура окружающего воздуха от минус 45 до плюс 50 С Верхнее значение относительной влажности воздуха 98 при плюс 25 С Рисунок 3 4
