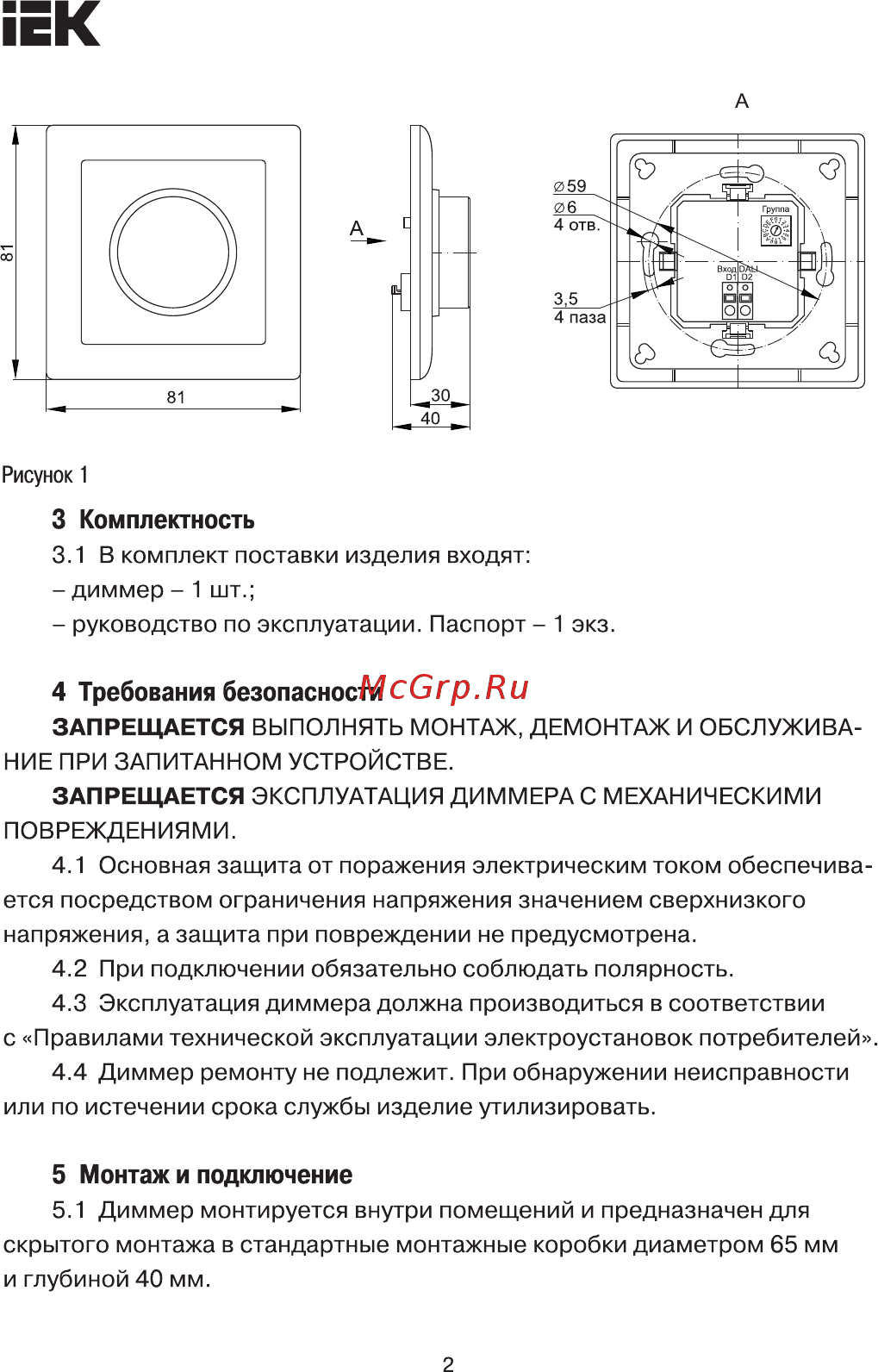

ЕК А 40 Рисунок 1 3 Комплектность 3 1 В комплект поставки изделия входят диммер 1 шт руководство по эксплуатации Паспорт 1 экз 4 Требования безопасности ЗАПРЕЩАЕТСЯ ВЫПОЛНЯТЬ МОНТАЖ ДЕМОНТАЖ И ОБСЛУЖИВА НИЕ ПРИ ЗАПИТАННОМ УСТРОЙСТВЕ ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ДИММЕРА С МЕХАНИЧЕСКИМИ ПОВРЕЖДЕНИЯМИ 4 1 Основная защита от поражения электрическим током обеспечива ется посредством ограничения напряжения значением сверхнизкого напряжения азащита при повреждении не предусмотрена 4 2 При подключении обязательно соблюдать полярность 4 3 Эксплуатация диммера должна производиться в соответствии с Правилами технической эксплуатации электроустановок потребителей 4 4 Диммер ремонту не подлежит При обнаружении неисправности или по истечении срока службы изделие утилизировать 5 Монтаж и подключение 5 1 Диммер монтируется внутри помещений и предназначен для скрытого монтажа в стандартные монтажные коробки диаметром 65 мм и глубиной 40 мм 2
