Iek DALI (1 адрес) пластик белый LDR12-01-0-1-K01 [3/6] Страница 3

Содержание

• Вует техническому регламенту таможенного союза тр тс 020 2011 1
• Высота над уровнем моря не более 2000 м 1
• Диммер поворотный dali 1 адрес 1
• Диммер поворотный dali 1 адрес с функцией назначения группы 1
• Диммер совместим со стандартным оборудованием dali 1
• Назначение и область применения 1
• Нормальными условиями эксплуатации диммера являются температура окружающей среды от 0 до плюс 40 c максимальная относительная влажность воздуха 80 при 1
• Основные технические параметры 1
• Основные технические параметры диммера приведены в таблице 1 1
• Плюс 25 c 1
• По требованиям безопасности диммер соответствует техническому 1
• По требованиям электромагнитной совместимости диммер соответст 1
• Различных производителей 1
• Регламенту таможенного союза тр тс 004 2011 1
• Руководство по эксплуатации 1
• Страница 1 1
• Таблица 1 1
• Управления товарного знака iek далее диммер предназначен для управления светодиодным или другим осветительным оборудованием использующим стандартный цифровой интерфейс dali digital addressable lighting interface 1
• Страница 2 2
• X кроме о от 1 до р то диммер управляет группой устройств х 1 3
• В таблице 2 приведены детальные настройки группы 3
• Группа 3
• Двух саморезов 3
• Диммер оснащён функцией назначения группы управления 3
• Для монтажа диммера необходимо сверху надавить и отщёлкнуть панель с ручкой управления отщёлкнуть и снять декоративную рамку подключить к диммеру подготовленные проводники от шины dali плюс шины к контактному зажиму d1 диммера минус шины к контактному зажиму d2 диммера установить механизм в монтажную коробку и закрепить с помощью 3
• Если поворотный переключатель стоит на позиции 3
• Если поворотный переключатель стоит на позиции о то диммер 3
• Крепление корпусных деталей и декоративной рамки диммера 3
• На позиции 1 диммер управляет группой устройств о поворотный переключатель стоит на позиции е диммер управляет группой устройств е 3
• Пример поворотный переключатель стоит 3
• Произведено на защёлках 3
• С инструкциями к используемому в конкретной схеме соединений обору дованию диммер dali контроллер dali и т д 3
• С помощью поворотного переключателя группа на оборотной стороне диммера рисунок 2 можно выбрать группу которой вы хотели бы управлять всего 16 групп от 0 до г 3
• Собрать диммер в обратной последовательности 5 вариант схемы подключения диммера приведён на рисунке 3 5 привязка диммера к группам производится в соответствии 3
• Страница 3 3
• Таблица 2 3
• Управляет всеми 16 группами устройств 3
• Страница 4 4
• Страница 5 5
• Страница 6 6

Похожие устройства

• Iek DALI (1 адрес) пластик белый LDR12-01-0-1-K01 Схема подключения
• Iek DALI (Broadcast) со встроенным БП 125мА пластик белый LDR12-01-0-0125-1-K01 Габаритный Чертеж
• Iek DALI (Broadcast) со встроенным БП 125мА пластик белый LDR12-01-0-0125-1-K01 Листовка
• Iek DALI (Broadcast) со встроенным БП 125мА пластик белый LDR12-01-0-0125-1-K01 Руководство По Эксплуатации
• Iek DALI (Broadcast) со встроенным БП 125мА пластик белый LDR12-01-0-0125-1-K01 Схема подключения
• Iek DALI (Broadcast) со встроенным БП 125мА стекло белый LDR12-01-0-0125-2-K01 Габаритный Чертеж
• Iek DALI (Broadcast) со встроенным БП 125мА стекло белый LDR12-01-0-0125-2-K01 Листовка
• Iek DALI (Broadcast) со встроенным БП 125мА стекло белый LDR12-01-0-0125-2-K01 Руководство По Эксплуатации
• Iek DALI (Broadcast) со встроенным БП 125мА стекло белый LDR12-01-0-0125-2-K01 Схема подключения
• Iek DALI (2 адреса) 4 кнопки пластик белый LDR22-01-4-1-K01 Габаритный Чертеж
• Iek DALI (2 адреса) 4 кнопки пластик белый LDR22-01-4-1-K01 Листовка
• Iek DALI (2 адреса) 4 кнопки пластик белый LDR22-01-4-1-K01 Руководство По Эксплуатации
• Iek DALI (2 адреса) 4 кнопки пластик белый LDR22-01-4-1-K01 Схема подключения
• Iek DALI 500Вт (1 контакт) 230В IEK LRD11-01-1-500 Габаритный Чертеж
• Iek DALI 500Вт (1 контакт) 230В IEK LRD11-01-1-500 Листовка
• Iek DALI 500Вт (1 контакт) 230В IEK LRD11-01-1-500 Руководство По Эксплуатации
• Iek DALI 500Вт (1 контакт) 230В IEK LRD11-01-1-500 Схема подключения
• Iek АИР 100L2 380В 5,5кВт 3000об/мин 1081 DRIVE DRV100-L2-005-5-3010 Габаритный Чертеж
• Iek АИР 100L2 380В 5,5кВт 3000об/мин 1081 DRIVE DRV100-L2-005-5-3010 Краткое руководство по эксплуатации
• Iek АИР 100L2 380В 5,5кВт 3000об/мин 1081 DRIVE DRV100-L2-005-5-3010 Руководство по монтажу и эксплуатации

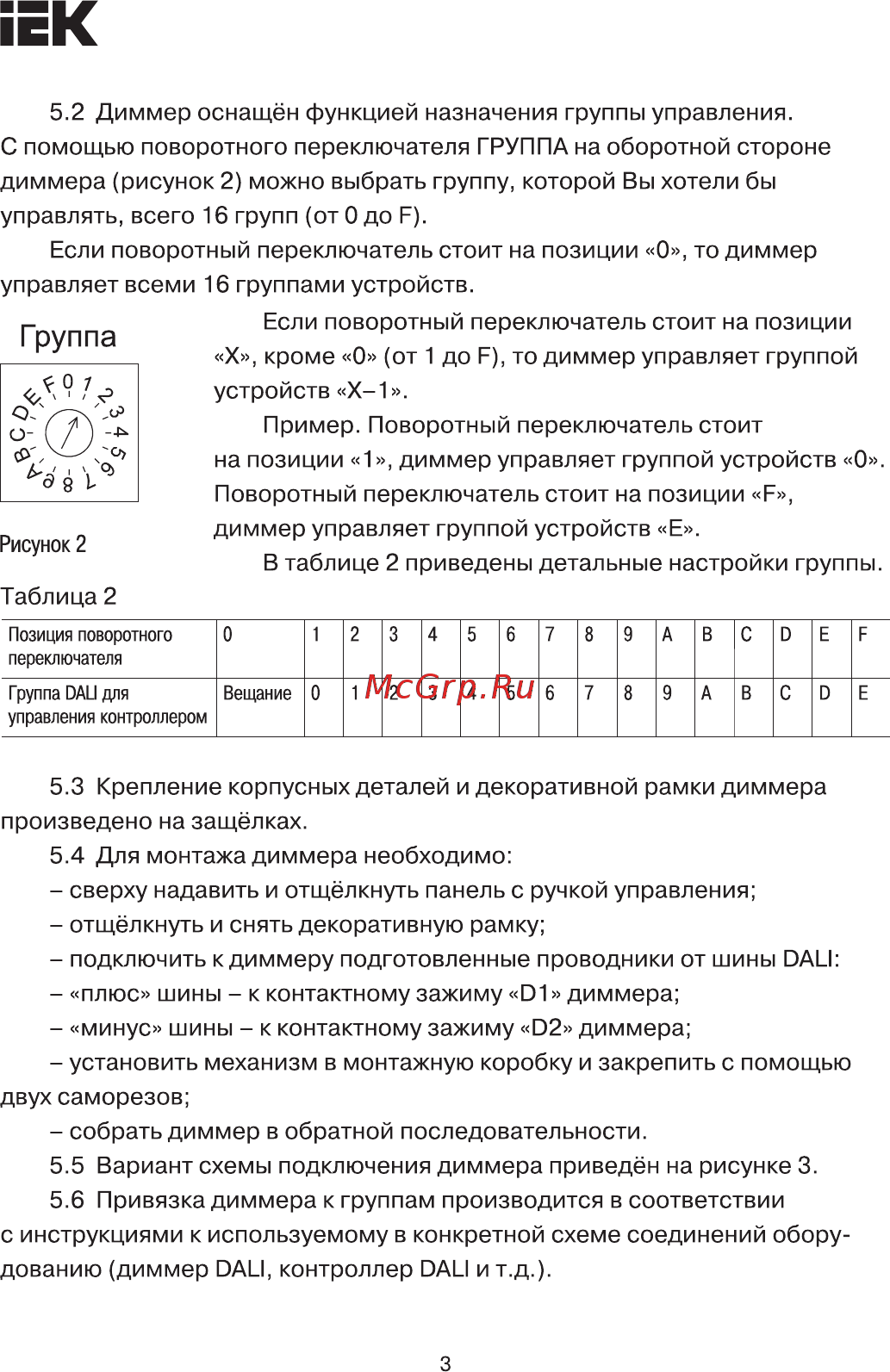

EK 5 2 Диммер оснащён функцией назначения группы управления С помощью поворотного переключателя ГРУППА на оборотной стороне диммера рисунок 2 можно выбрать группу которой Вы хотели бы управлять всего 16 групп от 0 до Г Если поворотный переключатель стоит на позиции О то диммер управляет всеми 16 группами устройств Группа Рисунок 2 Если поворотный переключатель стоит на позиции X кроме О от 1 до Р то диммер управляет группой устройств Х 1 Пример Поворотный переключатель стоит на позиции 1 диммер управляет группой устройств О Поворотный переключатель стоит на позиции Е диммер управляет группой устройств Е В таблице 2 приведены детальные настройки группы Таблица 2 Позиция поворотного переключателя 0 1 2 3 4 5 6 7 8 9 А В С D Е F Группа DALI для управления контроллером Вещание 0 1 2 3 4 5 6 7 8 9 А В С D Е 5 3 Крепление корпусных деталей и декоративной рамки диммера произведено на защёлках 5 4 Для монтажа диммера необходимо сверху надавить и отщёлкнуть панель с ручкой управления отщёлкнуть и снять декоративную рамку подключить к диммеру подготовленные проводники от шины DALI плюс шины к контактному зажиму D1 диммера минус шины к контактному зажиму D2 диммера установить механизм в монтажную коробку и закрепить с помощью двух саморезов собрать диммер в обратной последовательности 5 5 Вариант схемы подключения диммера приведён на рисунке 3 5 6 Привязка диммера к группам производится в соответствии с инструкциями к используемому в конкретной схеме соединений обору дованию диммер DALI контроллер DALI и т д 3
